Configuration du séquenceur
Le séquenceur exécute des listes ordonnées d’écritures de variables, appelées séquences. Chaque séquence écrit une série de valeurs dans des variables du dataserver, une étape à la fois, avec un délai configurable avant chaque étape. Une séquence démarre, s’arrête, se met en pause et reprend selon la valeur d’une variable de déclenchement, ce qui vous permet de la piloter à partir d’un horaire, d’une alarme, d’un bouton sur un plan d’étage ou de toute autre logique qui peut écrire la variable de déclenchement.
Pour configurer le séquenceur, suivez ces étapes.
-
Connectez-vous à Jasper en tant qu’administrateur.
-

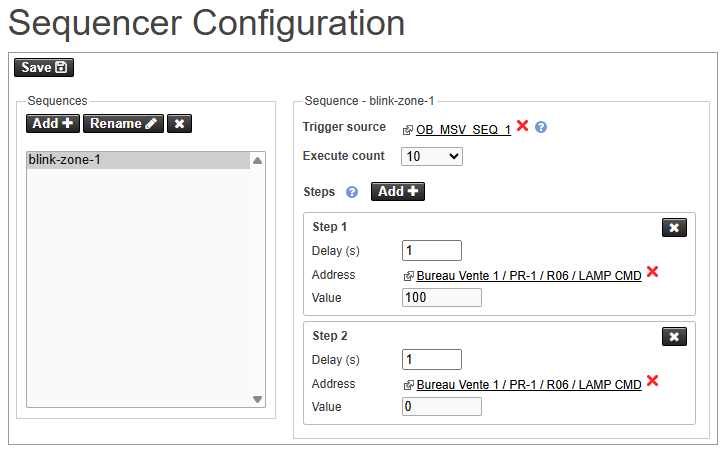

Ouvrez le menu Données et choisissez Séquenceur sous la rubrique Variables. La page de configuration du séquenceur apparaît.
La page comporte deux volets : la liste des Séquences à gauche et les détails de la séquence sélectionnée à droite. Une fois vos séquences configurées, cliquez sur le bouton Enregistrer. Jasper peut vous demander de redémarrer le système pour que vos modifications prennent effet.
Gestion des séquences
Utilisez les boutons au-dessus de la liste des Séquences pour gérer les séquences.
Ajouter
Créer une nouvelle séquence. Une boîte de dialogue apparaît où vous pouvez entrer le nom de la nouvelle séquence.
Renommer
Renommer la séquence actuellement sélectionnée dans la liste.
« X » rouge
Supprimer la séquence actuellement sélectionnée dans la liste.
Séquences
La liste de toutes les séquences. Cliquez sur une séquence pour afficher ses paramètres et ses étapes dans le volet de droite.
Configuration d’une séquence
Sélectionnez une séquence dans la liste pour configurer son déclencheur, son nombre d’exécutions et ses étapes.
Source de déclenchement
La variable qui contrôle la séquence. Cliquez sur le lien pour sélectionner une variable, ou cliquez sur le « X » rouge pour l’effacer. Utilisez une variable à états multiples dans laquelle il est possible d’écrire l’une de ces valeurs :
- 1 = Démarrer
- 2 = Arrêter
- 3 = Pause
- 4 = Reprendre
Nombre d’exécutions
Le nombre de fois que la séquence s’exécute à chaque démarrage, de 1 à 254, ou Infini. Une séquence infinie se répète jusqu’à ce qu’elle soit arrêtée, et ses étapes doivent totaliser au moins une seconde de délai par itération afin d’éviter une boucle incontrôlée.
Configuration des étapes
La section Étapes liste les écritures effectuées par la séquence. Les étapes s’exécutent de haut en bas. Cliquez sur Ajouter pour ajouter une étape et cliquez sur le « X » rouge d’une étape pour la supprimer.
Délai (s)
Le nombre de secondes que Jasper attend avant d’exécuter cette étape. Utilisez 0 pour exécuter l’étape sans attendre.
Adresse
La variable cible à écrire. Cliquez sur le lien pour sélectionner une variable, ou cliquez sur le « X » rouge pour l’effacer.
Valeur
La valeur à écrire dans la variable cible.
Chaque séquence nécessite une source de déclenchement et au moins une étape, et chaque étape nécessite une adresse et une valeur. S’il en manque une lors de l’enregistrement, Jasper indique la séquence et l’étape à corriger.
