Configuration du délesteur de charge

Les utilisateurs de Jasper doivent suivre l’activité du délesteur de charge et peuvent également avoir besoin de modifier certains paramètres.

Utilisation des variables par le délesteur de charge

Le dataserver fait référence à plusieurs variables lors de la gestion de la consommation de pointe. Le dataserver :

• lit une variable pour déterminer la consommation de courant (dans l’unité du compteur de puissance, choisie dans Unité de puissance de l’onglet Options).

• utilise le numéro de charge actuel et un point de consigne prédéfini pour déterminer s’il faut activer ou désactiver la charge. (Vous pouvez utiliser un point de consigne fixe ou une variable qui stocke un point de consigne.)

• écrit dans d’autres variables pour activer ou désactiver la charge.

Activation du délesteur de charge

Pour activer les fonctionnalités du délesteur de charge pour les utilisateurs, procédez comme suit.

1. Connectez-vous à Jasper en tant qu’administrateur.

2. Ouvrez le menu Jasper et choisissez Configuration sous l’en-tête Délesteur de charge.

   La page Configuration du délesteur de charge s’affiche. Les informations pour chaque onglet de cette page apparaissent sur les pages suivantes :

   • Configuration du délesteur de charge : onglet (décrit ci-dessous)

   • Configuration du délesteur de charge : onglet Groupes (décrit)

   • Configuration du délesteur de charge : onglet Options (décrit)

   • Configuration du délesteur de charge : onglet Consignes (décrit)

   • Configuration du délesteur de charge : onglet Gestion de la puissance (décrit)

3. Dans la liste Délesteur de charge, choisissez le délesteur de charge à configurer.

4. Une fois que vous avez configuré le délesteur de charge, cliquez sur le bouton Enregistrer.

Sélection, ajout, changement de nom et suppression des délesteurs de charge

Jasper peut faire fonctionner plusieurs délesteurs de charge en même temps. Chaque délesteur de charge a ses propres paramètres dans tous les onglets de la page de configuration, ainsi que ses propres objets BACnet et événements de gestion de la puissance.

La section Délesteur de charge, au-dessus des onglets, contient la liste des délesteurs de charge. Choisissez un délesteur de charge dans la liste pour afficher et modifier ses paramètres.

Ajouter

Cliquez sur Ajouter, entrez le nom du nouveau délesteur de charge et cliquez sur Ajouter dans la boîte de dialogue. Le nouveau délesteur de charge est créé avec une configuration initiale et devient le délesteur de charge choisi.

Si le délesteur de charge existant n’a pas encore de nom, il apparaît sous le nom « Délesteur de charge par défaut » dans la liste. Dans ce cas, Jasper vous demande d’abord de le nommer. Cliquez sur Nommer dans la boîte de dialogue, puis entrez un nom.

Renommer

Choisissez le délesteur de charge, cliquez sur Renommer, entrez le nouveau nom et cliquez sur Renommer dans la boîte de dialogue. Les noms des objets BACnet et des traducteurs de valeur du délesteur de charge sont aussi mis à jour.

Supprimer

Choisissez le délesteur de charge, cliquez sur Supprimer et confirmez. Jasper supprime le délesteur de charge ainsi que ses objets BACnet, ses traducteurs de valeur et ses événements de gestion de la puissance. Cette opération est irréversible.

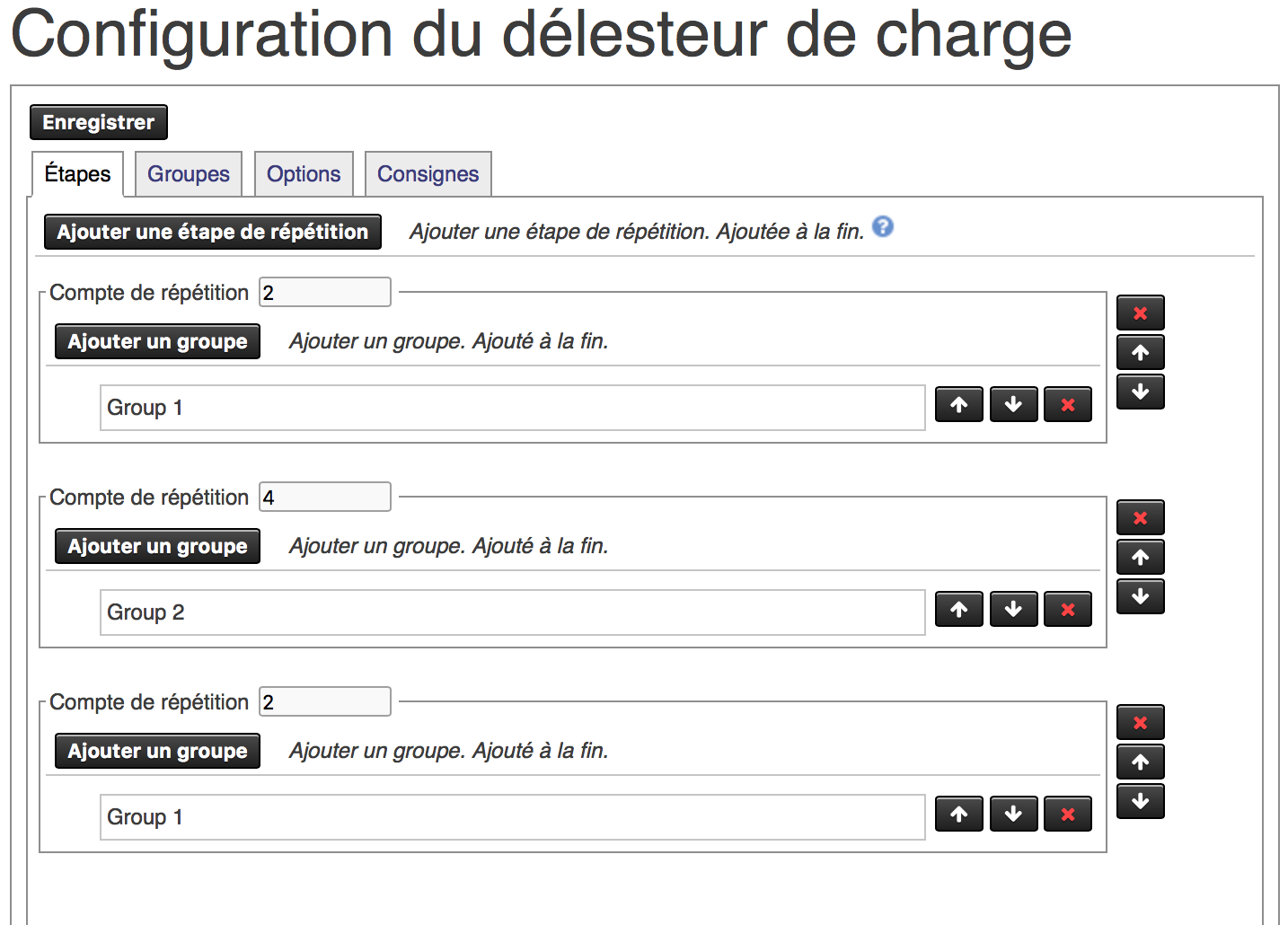

Configuration du délesteur de charge : onglet Étapes

Jasper déleste une charge une étape à la fois. Vous définissez les étapes en :

• ajoutant des groupes à eux. (Pour créer des groupes, utilisez l’onglet Groupes sur cette page)

• ordonnant les groupes dans les étapes et ordonnant les étapes.

Ajouter une étape de répétition

Cliquez sur ce bouton pour ajouter une étape à la fin de la liste.

Vous pouvez réorganiser les étapes dans cette liste en utilisant les flèches haut et bas situées à droite des étapes.

Vous pouvez supprimer une étape en cliquant sur le « x » rouge à droite de l’étape.

Compte de répétition

Définissez le nombre de membres que vous voulez que Jasper déleste lors de cette étape. La valeur par défaut est 1, ce qui signifie que Jasper délestera la charge d’un membre de cette étape avant de passer à une autre étape. Vous pouvez demander à Jasper de délester la charge de deux membres ou plus à cette étape en modifiant le compte de répétitions. Ce nombre doit être un nombre entier.

Ajouter un groupe

Cliquez sur ce bouton pour ajouter un groupe à une étape. Vous créez des groupes en utilisant l’onglet Groupes sur cette page. Pour plus d’informations, reportez-vous à la section Configuration de Délesteur de charge : Groupes, ci-dessous.

Vous pouvez réorganiser les groupes dans une étape à l’aide des flèches haut et bas situées à droite des groupes.

Jasper déleste la charge d’un membre du premier groupe, puis d’un membre du second groupe, et ainsi de suite jusqu’au dernier groupe. Si nécessaire, il continue en supprimant la charge d’un deuxième membre du premier groupe, et il continue à tourner de cette manière.

Vous pouvez supprimer un groupe d’une étape en cliquant sur le « x » rouge à droite du groupe. Cela ne supprime pas le groupe lui-même.

Configuration du délesteur de charge : onglet Groupes

Vous pouvez appliquer un ensemble de paramètres du délesteur de charge à plusieurs variables si vous mettez ces variables dans un groupe.

Utilisez les outils de cette boîte de dialogue pour créer des groupes de délesteurs de charge.

Groupes

Ajouter

Cliquez sur ce bouton pour ajouter un groupe à la liste des groupes sous le bouton.

Renommer

Cliquez sur ce bouton pour renommer le groupe actuellement sélectionné dans la liste ci-dessous.

« x » rouge

Cliquez sur ce bouton pour supprimer le groupe actuellement sélectionné dans la liste ci-dessous.

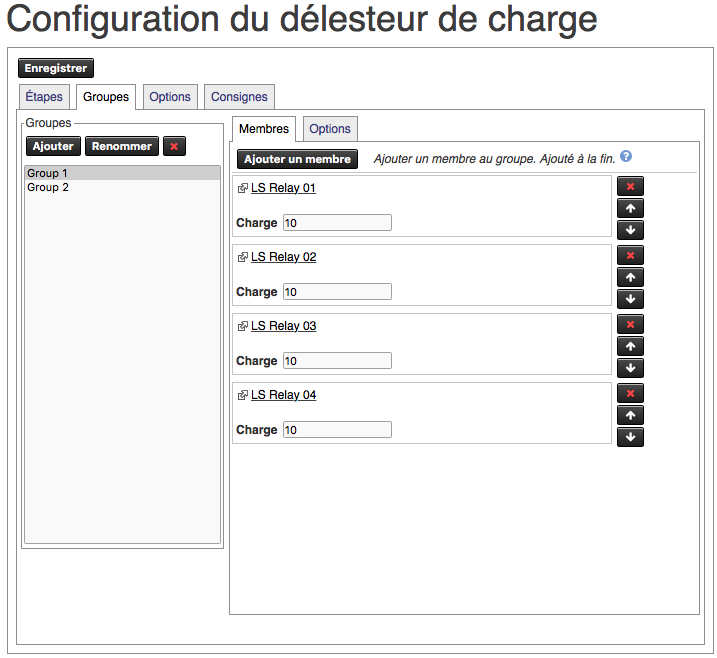

Onglet Membres

Ajouter un membre

Cliquez sur ce bouton pour ajouter une variable au groupe.

Réorganisation des membres

Utilisez les flèches haut et bas situées à droite du nom du membre pour déplacer ce membre vers une autre position dans la liste. Le délesteur de charge de charge va délester les charges de ces membres dans l’ordre dans lequel ils apparaissent dans cette liste. Pour plus d’informations, reportez-vous à la section Configuration du délesteur de charge.

Remplacement des membres

Cliquez sur le nom du membre. Une liste de variables apparaît. Cliquez sur le nom du contrôle et cliquez sur le bouton Sélectionner. Jasper remplace le contrôle d’origine à cet endroit par le contrôle que vous avez sélectionné.

Suppression d’un membre

Cliquez sur le « x » rouge à la droite du nom du membre.

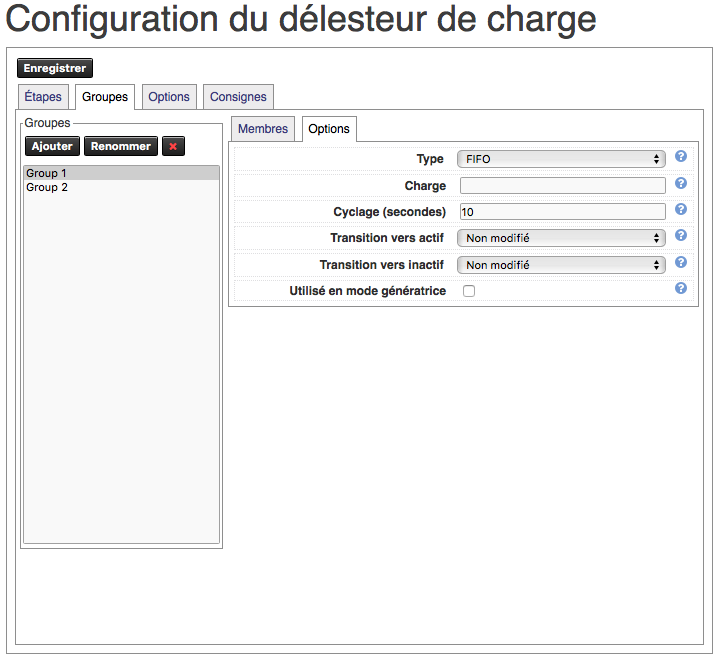

Onglet Options

Type

Utilisez cette liste déroulante pour déterminer l’ordre dans lequel les charges sont activées et désactivées.

• FIFO (First In, First Out - premier entré, premier sorti) : les charges sont activées dans le même ordre que celui où elles ont été désactivées. Vous pouvez les faire cycler pour partager le temps de consommation électrique de manière égale entre les membres du groupe.
• FILO (First In Last Out, premier entré, dernier sorti) : la première charge activée est la dernière désactivée. Vous pouvez utiliser cette configuration pour accorder la priorité à des charges spécifiques.
• **Proportionnelle **: permet de contrôler les charges analogiques de 0 à 100 %.

Le délesteur de charge considère que la charge d’un groupe entier est 100 pour cent. Vous pouvez programmer des charges à délester, par exemple, cinq étapes de 20 pour cent chacune.

Vous pouvez moduler les charges proportionnelles en définissant leur consommation d’énergie minimale et maximale. Par exemple, vous pouvez permettre à une chaudière de réduire la charge d’au moins 30 %. Cela permet le délestage tout en gardant les occupants du bâtiment à l’aise.

Pour choisir plusieurs contrôleurs, vous devez créer un groupe en suivant les instructions de la section Configuration du délesteur de charge : onglet Groupes.

Charge

(Facultatif pour les types FIFO et FILO) Indique la charge d’alimentation par défaut pour l’ensemble du groupe, dans la même unité que la lecture de puissance (Unité de puissance de l’onglet Options). Si elle est laissée en blanc, la charge d’alimentation doit être fournie pour chaque membre. Si une valeur est configurée pour un membre, elle sera utilisée. Lorsque vous utilisez un groupe de type proportionnel, cette valeur indique la charge de puissance à 100 %.

Cyclage (secondes)

(pour les groupes FIFO) Le délesteur de charge peut déplacer la charge d’un contrôleur à l’autre. Par exemple, si vous avez quatre contrôleurs de chauffage, le délesteur de charge ferme deux et le cyclage est réglé sur 300 secondes (cinq minutes), le délesteur de charge réactive le premier contrôleur à éteindre et désactive le contrôleur suivant au bout de cinq minutes. Il fera défiler les contrôleurs afin de gérer la charge tout en gardant les occupants du bâtiment à l’aise.

Minimum (%)

(pour les groupes proportionnels) Un pourcentage de la charge totale, écrit comme un nombre entier. Une fois que le délesteur de charge atteint ce pourcentage minimum, il ne délestera plus de puissance.

Maximum (%)

(pour les groupes proportionnels) Un pourcentage de la charge totale, écrit comme un nombre entier. Une fois que le délesteur de charge atteint ce pourcentage maximal, il n’augmentera plus la puissance.

Nombre d’étapes

(pour les groupes proportionnels) Le nombre de pas, exprimés en nombre entier, que le délesteur de charge effectue lorsqu’il module les charges proportionnelles. Par exemple, si vous voulez que le délesteur de charge fonctionne par des pas de 20 % de la charge totale, entrez l’entier « 5 » dans le nombre de pas. (5 x 20 % = 100 % de la charge totale)

Transition vers actif

Définit le mode de réactivation de l’alimentation pour ce groupe.

• **Non modifié **: utilise la valeur définie dans l’onglet Options, expliquée dans la section Configuration du délesteur de charge : onglet Options.
• **Par puissance **: le nombre de pas activés est calculé en fonction de la puissance disponible entre la lecture de puissance et la consigne. Par exemple, si le délesteur de charge détermine qu’il peut ajouter 50 kW supplémentaires avant d’atteindre le point de consigne de charge, il trouvera 50 kW de charge parmi les contrôleurs inactifs et ajoutera ces charges.
• **Un stage **: les étapes sont activées une par une. Une fois une charge réactivée, Jasper vérifie si la charge a atteint le point de consigne de charge avant de faire un autre pas vers ce point de consigne.

Transition vers inactif

Définit le mode de délestage pour ce groupe.

• **Non modifié **: utilise la valeur définie dans l’onglet Options, expliquée dans la section Configuration du délesteur de charge : onglet Options.
• **Par puissance **: le nombre de pas activés est calculé en fonction de la puissance disponible entre la lecture de puissance et la consigne. Par exemple, si le délesteur de charge détermine qu’il peut délester encore 50 kW avant d’atteindre le point de consigne de charge, il trouvera 50 kW de charge parmi les contrôleurs actifs et éliminera ces charges.
• **Un stage **: les étapes sont activées une par une. Après qu’un contrôleur est délesté, Jasper vérifie si la charge a atteint le point de consigne avant de faire un autre pas vers ce point de consigne.

Utiliser en mode génératrice

Cochez cette case pour que Jasper contrôle le groupe pendant que le bâtiment est alimenté par une génératrice.

Si l’option « Transition de consigne » est Aucune, les charges qui ne sont pas contrôlées en mode génératrice restent désactivées lorsque le mode génératrice est activé. Pour plus d’informations sur cette option, reportez-vous à la section Configuration du délesteur de charge : onglet Options ci-dessous.

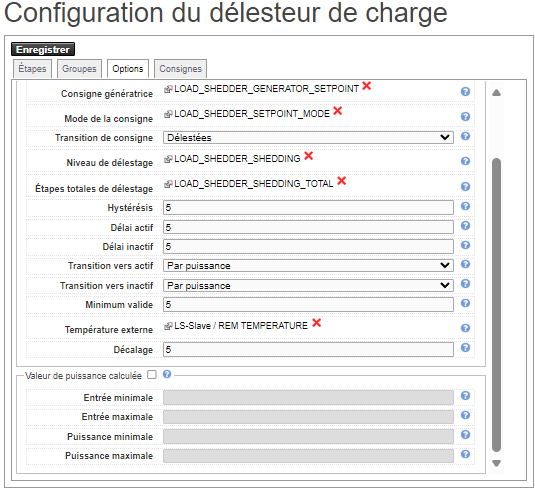

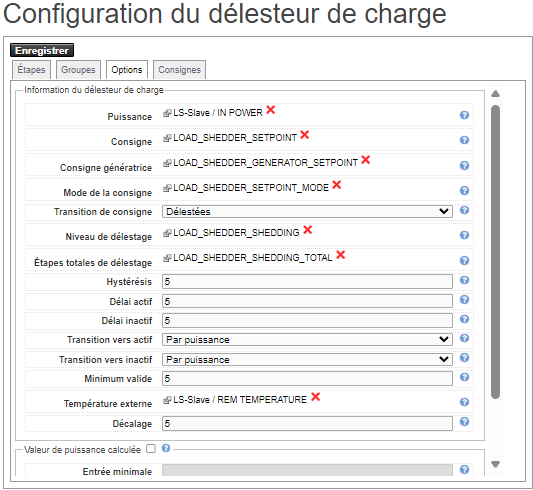

Configuration du délesteur de charge : onglet Options

Vous pouvez définir les paramètres utilisés par le délesteur de charge. Beaucoup de ces valeurs peuvent être trouvées dans des variables puisqu’elles fluctuent pendant la journée.

Puissance

Variable pour la consommation d’énergie totale du système, lue à partir du compteur de puissance du bâtiment.

Unité de puissance

Unité utilisée pour afficher la puissance : watt (W) ou kilowatt (kW). Laissez vide pour n’afficher aucune unité.

Ce réglage change seulement l’unité affichée dans l’interface. Il ne convertit aucune valeur. Choisissez l’unité qui correspond à la variable Puissance. Toutes les autres valeurs de puissance (consignes, hystérésis, minimum valide, charges des groupes et des membres, minimum et maximum de la valeur de puissance calculée) doivent être saisies dans cette même unité.

Consigne

Variable pour le point de consigne du délesteur de charge.

Consigne génératrice

Variable pour le point de consigne du délesteur de charge en mode génératrice.

Mode de la consigne

Variable qui contrôle le mode de délestage. Si la valeur est « 0 », le délesteur de charge est en mode normal. Si c’est n’importe quelle autre valeur, c’est en mode génératrice.

Transition de consigne

Cette variable contrôle le comportement du délesteur de charge selon que la génératrice est en marche ou non.

Il y a deux options :

• Aucun : la séquence de délestage se poursuit avec la nouvelle consigne.
• Délestées : pour éviter de surcharger la génératrice, toutes les charges sont délestées lorsque le bâtiment passe à la puissance de la génératrice et le système ajoute graduellement des charges a la génératrice.

Niveau de délestage

Cette variable stocke le nombre d’étape active actuel de délestage.

Étapes totales de délestage

Variable pour le nombre d’étapes total de délestage.

Hystérésis

Décalage appliquée à la consigne, dans l’unité choisie dans Unité de puissance. Par exemple, si votre consigne est de 100 kW et que ce réglage est sur 5, Jasper attend que la consommation atteigne 95 kW avant de réactiver la charge.

Délai actif

Retard (en secondes) entre chaque activation de charge. Par exemple, si ce paramètre est « 15 » et que Jasper atteint le point de consigne du délesteur de charge, il attend 15 secondes avant d’ajouter la charge. Il attend ensuite quinze autres secondes avant d’évaluer les effets de l’ajout de charge avant d’ajouter plus de charge. La valeur par défaut est 15.

Remarque : Jasper compare la puissance avec la consigne à chaque nouvelle lecture de puissance. Le délai démarre à la lecture qui demande un changement. Lorsque le délai est écoulé, Jasper agit à la lecture de puissance suivante, seulement si cette lecture demande toujours le changement. Le délai réel peut donc être plus long que ce réglage. Lorsque la variable Puissance est lue par scrutation (polling), l’enregistrement de la configuration règle son intervalle de lecture à la plus petite valeur entre Délai actif, Délai inactif et l’intervalle de lecture du serveur de données (minimum 1 seconde).

Délai inactif

Retard (en secondes) entre chaque désactivation de charge. Par exemple, si ce paramètre est « 5 » et que Jasper atteint le point de consigne du délesteur de charge, il attend 5 secondes avant de délester. Il attend encore cinq secondes avant d’évaluer les effets du délestage avant de délester plus de charge. La valeur par défaut est 5.

Remarque : Jasper compare la puissance avec la consigne à chaque nouvelle lecture de puissance. Le délai démarre à la lecture qui demande un changement. Lorsque le délai est écoulé, Jasper agit à la lecture de puissance suivante, seulement si cette lecture demande toujours le changement. Le délai réel peut donc être plus long que ce réglage. Lorsque la variable Puissance est lue par scrutation (polling), l’enregistrement de la configuration règle son intervalle de lecture à la plus petite valeur entre Délai actif, Délai inactif et l’intervalle de lecture du serveur de données (minimum 1 seconde).

Transition vers actif

Il y a deux options ici :

• Par puissance : le nombre d’étapes à activer est calculé en fonction de la puissance disponible entre la lecture de puissance et le point de consigne.
• Un stage : les étapes sont activées une à la fois.

Ce paramètre peut être modifié pour des groupes spécifiques dans l’onglet Groupes.

Transition vers inactif

Il y a deux options ici :

• Par puissance : le nombre d’étapes à désactiver est calculé en fonction de la puissance disponible entre la lecture de puissance et la consigne.
• Un stage : les étapes sont désactivées une à la fois.

Ce paramètre peut être remplacé pour des groupes spécifiques dans l’onglet Groupes.

Minimum valide

Définit la valeur minimale pour une lecture de compteur de puissance valide, dans l’unité choisie dans Unité de puissance. Si cette lecture est inférieure à la valeur minimale valide, il peut y avoir un problème avec la lecture. Jasper peut ne pas être en mesure d’activer les charges. Lorsque la puissance est en dessous de cette valeur, Jasper déleste toutes les charges afin de protéger le système électrique du bâtiment.

Température externe

Variable pour la température extérieure.

Décalage

Permet d'ajuster la valeur de puissance. Le décalage peut être positif ou négatif.

Valeur de puissance calculée

Permet d’activer les champs pour le calcul de la valeur de puissance lorsque l'objet BACnet de lecture de puissance ne représente pas directement une puissance. Par exemple l'objet BACnet de lecture de puissance représente une valeur en volt provenant d'un transformateur de courant (CT) ou une valeur en pourcentage.

Entrée minimale

Définit la valeur minimale de l'objet BACnet de lecture de puissance.

Entrée maximale

Définit la valeur maximale de l'objet BACnet de lecture de puissance.

Puissance minimale

Définit la valeur minimale de puissance lorsque la valeur de l'objet BACnet de lecture de puissance est Entrée minimale.

Puissance maximale

Définit la valeur maximale de puissance lorsque la valeur de l'objet BACnet de lecture de puissance est Entrée maximale.

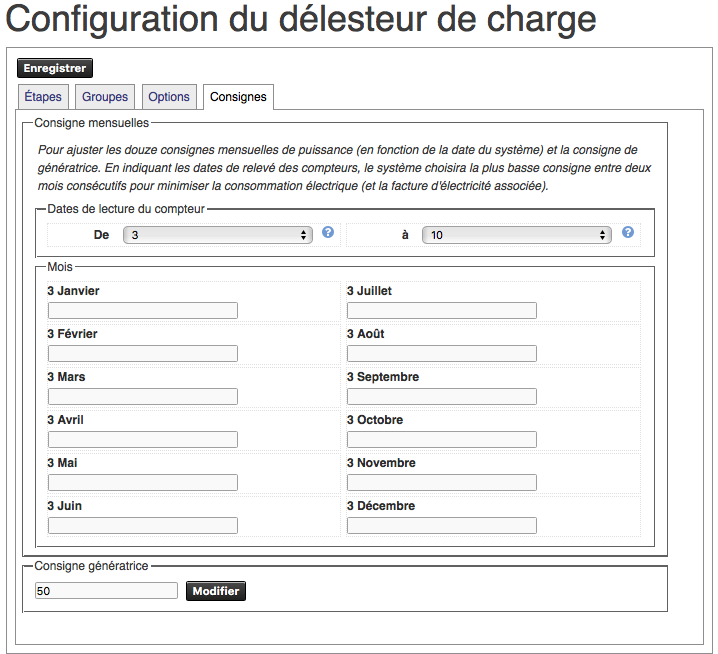

Configuration du délesteur de charge : onglet Consignes

Pour ajuster les douze consignes mensuelles de puissance (en fonction de la date du système) et la consigne de génératrice. En indiquant les dates de relevé des compteurs, le système choisira la plus basse consigne entre deux mois consécutifs pour minimiser la consommation électrique (et la facture d'électricité associée).

Dates de lecture du compteur

Les dates chaque mois entre lesquelles les lectures de compteur sont prises. Une gamme de dates peut être trouvée sur les factures d’électricité passées. Fixez ces dates aux dates les plus récentes indiquées sur vos factures.

Une fois que vous avez choisi ces dates, cliquez sur le bouton Enregistrer pour les activer.

Mois

Tapez le point de consigne de puissance pour chaque mois, dans l’unité choisie dans Unité de puissance de l’onglet Options.

Jasper place une date à laquelle cette consigne prend effet ce mois-là.

• Si la consigne est inférieure à celle du mois précédent, cette date est celle que vous avez définie dans la liste déroulante « De ».
• Si le point de consigne est supérieur à celui du mois précédent, Jasper définit cette date comme étant celle après la date que vous avez définie dans la liste déroulante « À ».

Une fois que vous avez choisi ces points de consigne, cliquez sur le bouton Enregistrer pour les activer.

Consigne génératrice

Entrez le point de consigne de puissance pour le mode génératrice.

Une fois que vous avez choisi votre point de consigne, cliquez sur le bouton Modifier pour qu’il prenne effet.

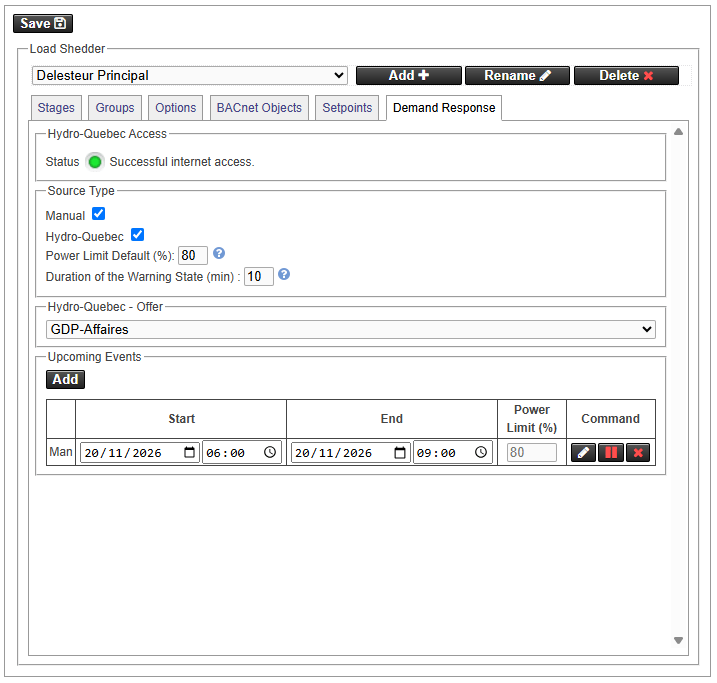

Configuration du délesteur de charge : onglet Gestion de la puissance

Utilisez l’onglet Gestion de la puissance pour abaisser la consigne du délesteur de charge pendant les événements de pointe. Les événements peuvent être saisis manuellement, reçus automatiquement d’Hydro-Québec, ou les deux.

Accès à Hydro-Québec

Cette section apparaît seulement lorsque la source Hydro-Québec est sélectionnée. Le voyant d’état indique le résultat de la dernière connexion au service d’Hydro-Québec.

• Vert : le message « Connexion Internet établie avec succès. » s’affiche.
• Rouge : un message explique le problème. Par exemple, la résolution DNS a échoué, aucune connexion Internet n’a été détectée, le serveur d’Hydro-Québec est inaccessible ou sa réponse est invalide.

L’état est mis à jour chaque fois que Jasper récupère les événements d’Hydro-Québec, une fois par heure.

Type de source

Les deux sources peuvent être sélectionnées en même temps.

Lorsque vous décochez la case Manuel ou Hydro-Québec, Jasper demande quoi faire avec les événements de cette source :

• Conserver : la source est désactivée et ses événements sont conservés.
• Supprimer : les événements de cette source sont supprimés.

Manuel

Cochez cette case pour saisir vous-même les événements de pointe à l’aide du bouton Ajouter de la section Événements à venir.

Hydro-Québec

Cochez cette case pour que Jasper récupère les événements de pointe publiés par Hydro-Québec pour l’offre choisie dans Hydro-Québec - Offre. Un message d’avertissement s’affiche lorsque vous la cochez :

• Jasper a besoin d’un accès Internet actif pour récupérer les événements.
• Le courriel d’avis d’événement de pointe transmis par Hydro-Québec demeure le moyen de communication prioritaire et officiel.
• Maintenez le logiciel Jasper à jour.

Limite de puissance par défaut (%)

Limite de puissance appliquée pendant un événement de pointe qui n’a pas sa propre limite de puissance. Valeur comprise entre 1 et 100. Par exemple, avec une consigne de 500 kW et une limite de puissance par défaut de 80, la consigne utilisée pendant l’événement est de 400 kW.

Durée de l’état d’avertissement (min)

Nombre de minutes avant le début d’un événement pendant lesquelles l’état de la gestion de la puissance est en avertissement. Valeur comprise entre 1 et 1440. Par exemple, avec une valeur de 10, l’état passe en avertissement 10 minutes avant le début de l’événement.

Hydro-Québec - Offre

Choisissez l’offre d’Hydro-Québec qui correspond à votre tarif d’électricité. Jasper récupère seulement les événements de cette offre. La liste des offres disponibles provient d’Hydro-Québec et nécessite un accès Internet.

Une fois la configuration enregistrée, Jasper récupère les offres et les événements au début de chaque heure.

Événements à venir

Liste les événements qui ne sont pas encore terminés, triés par date de début.

Chaque ligne indique :

• Source : Man pour un événement manuel, HQ pour un événement d’Hydro-Québec.
• Début et Fin : date et heure de l’événement.
• Limite de puissance (%) : limite de puissance de l’événement. Lorsque ce champ est vide, il affiche en gris la valeur de Limite de puissance par défaut, et c’est cette valeur qui s’applique.
• Commande : boutons pour modifier (crayon), désactiver ou activer (pause ou lecture) et supprimer (« x » rouge) l’événement. Un événement désactivé a un fond gris et est ignoré par le délesteur de charge.

Ajouter

(Source Manuel seulement) Cliquez sur ce bouton pour ajouter un événement. Entrez la date et l’heure de début, la date et l’heure de fin et, si désiré, la limite de puissance (1 à 100). Laissez la limite de puissance vide pour utiliser Limite de puissance par défaut.

Modification d’un événement

Cliquez sur le bouton crayon, ou sur un champ de l’événement, pour le modifier. Pour un événement d’Hydro-Québec, seule la limite de puissance peut être modifiée. Les événements d’Hydro-Québec ne peuvent pas être supprimés, mais ils peuvent être désactivés.

Événements passés

Liste les événements terminés, du plus récent au plus ancien. Cette section est masquée lorsqu’il n’y a aucun événement passé.

Effet de la gestion de la puissance sur la consigne

Pendant un événement actif, Jasper abaisse la consigne :

Consigne effective = consigne × limite de puissance / 100

La limite de puissance utilisée est celle de l’événement ou, si l’événement n’en a pas, Limite de puissance par défaut. Si aucune des deux n’est définie, la consigne n’est pas modifiée.

L’objet Limite de puissance, choisi dans l’onglet Objets BACnet, peut aussi abaisser la consigne. Pendant un événement, si sa valeur n’est pas 0 et qu’elle est inférieure à la limite de puissance de l’événement, c’est elle qui est utilisée. Lorsqu’aucun événement n’est actif, une valeur de Limite de puissance autre que 0 s’applique toujours.

Jasper écrit le résultat dans ces objets BACnet :

• Consigne effective : consigne réellement utilisée par le délesteur de charge.
• Limite de puissance effective : limite de puissance (%) réellement appliquée.
• État de la gestion de la puissance (multiétat) : 1 = aucun événement, 2 = événement en cours, 3 = avertissement (un événement débute dans la Durée de l’état d’avertissement).

Lorsqu’un événement débute, Jasper déclenche l’alarme « Demand Response event active », avec le début, la fin et la limite de puissance de l’événement. L’alarme devient inactive lorsque l’événement se termine.
