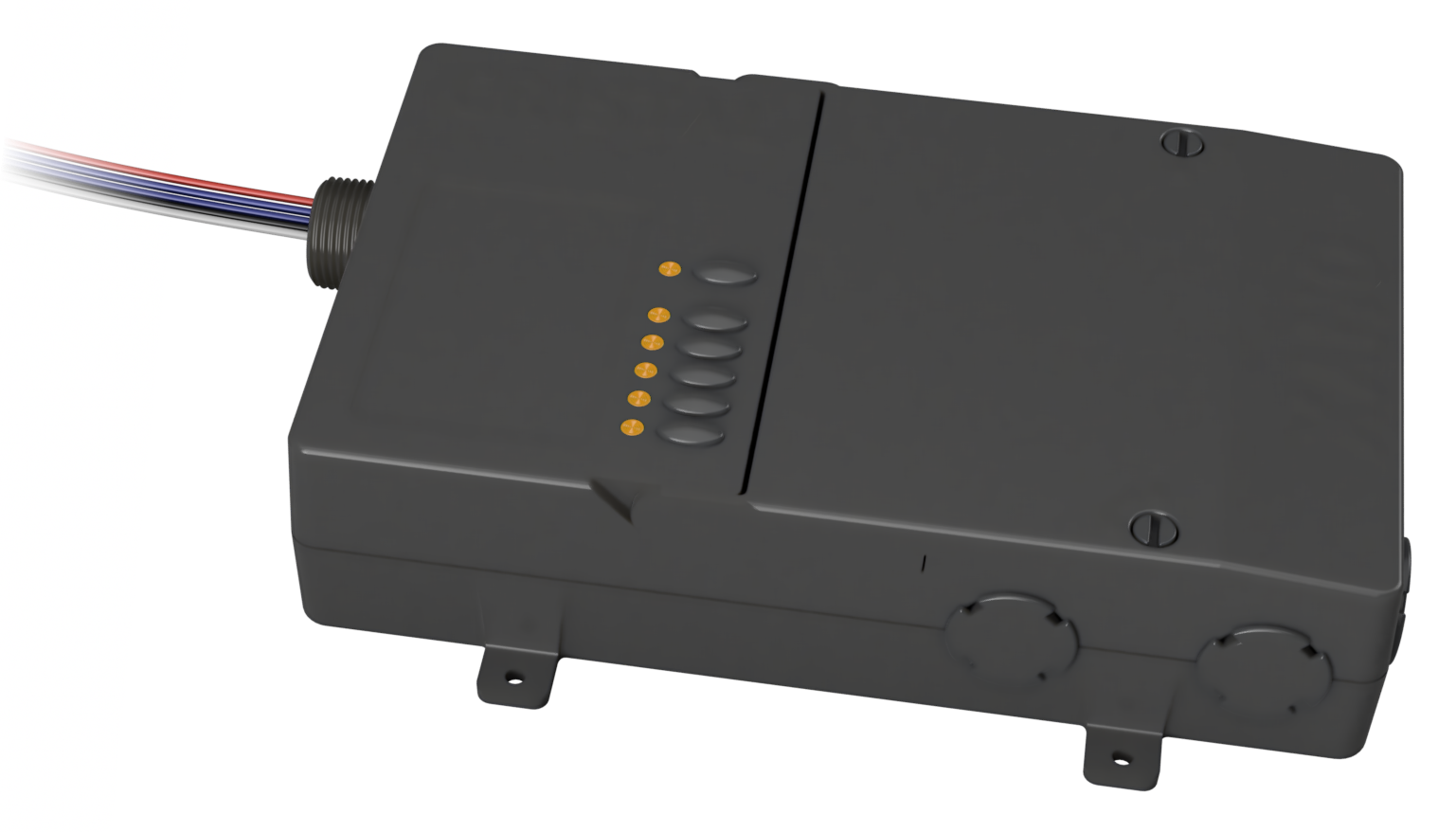

Le CC-ONYX est un contrôleur de pièce à gradation 2 zones 0-10V avec relais 20 A dédié au contrôle de l'éclairage.
Il est conçu pour intégrer plusieurs accessoires tels qu'un détecteur de luminosité, des détecteurs d’occupation et des interrupteurs muraux.
Les accessoires Quick Connect pour CC-ONYX permettent de connecter des interrupteurs muraux, des capteurs de niveau de lumière et des capteurs de présence à l'aide d'un seul câble.
Il dispose de 3 sorties à contact sec pour la connexion aux systèmes HVAC, aux systèmes de gestion du bâtiment (B.A.S.) ou au contrôle de bloc d'alimentation (« power pack »).
Il dispose de 3 entrées à contact sec pour la connexion du système HVAC ou du système de gestion du bâtiment (B.A.S.), pour la réponse à la demande ou d'autres fonctionnalités.
Il peut être utilisé de manière complètement indépendante. Il peut également être commandé depuis un réseau de communication BACnet MS/TP, DALI.
Le CC-ONYX permet de créer un système d'automatisation de contrôle d'éclairage simple et efficace.
Spécifications
| Spécification | Valeur |
|---|---|
| Alimentation électrique | 120-347 Vca, 50/60 Hz |
| Dimensions (L x L x H) | 9” x 5,5” x 2,1” [228 x 139 x 53 mm] |
| Dimensions du raccord à emboutir fileté | 1” (NPT) [2,54 cm] |
| Trous pour basse tension | 3 x ¾” (NPT) [3 x 19,05 mm] |
| Fixations de surface avec pattes de fixation | 4 x 0,17” trous pour vis #8 US [4 x 4,2 mm trous pour vis M4] |
| Relais | 2 x 120-277 Vca, 20 A Ballast standard / électronique 2 x 347 Vca, 16 A Ballast standard / électronique |
| Sorties de gradation | 2 x 0-10 Vcc (50 drivers sink compatible, maximum 10 mA source drivers) |
| Entrées à contact sec | 8 x 10-24 Vcc (Interrupteurs muraux, détecteurs d’occupation, réponse à la demande, etc.) |
| Entrées analogiques | 2 x 0-10 Vcc (Détecteur de luminosité pour contrôle de la lumière du jour, potentiomètre, etc.) |
| Sorties à contact sec | 3 x 30 Vca / Vcc, 200 mA |
| Sorties d'alimentation | 1 x 24 Vcc, 250 mA |
| Boutons et indicateurs DEL | 6 |
| Batterie RTC | CR1220 |
| Température de fonctionnement | 0 °C à 40 °C [32 °F à 104 °F], usage intérieur seulement |
| Température d’entreposage | -40 °C à 85 °C [-40 °F à 185 °F] |
| Communications | BACnet MS/TP (⅛ Unit Load), DALI (2 mA) |
| Certifications | UL 916 UL 2043 Plenum rated CSA C22.2 NO. 205 FCC – part 15 Conforme à la norme ASHRAE 90.1 Conforme à la norme CNÉB |
Aperçu

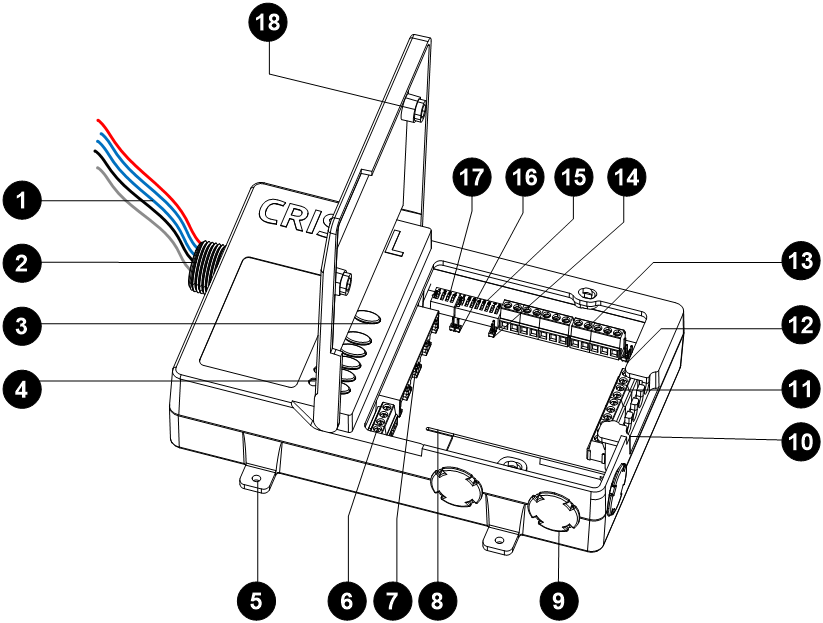

Produit
| Numéro | Description |
|---|---|
| 1 | 5 x fils conducteurs pour l'alimentation électrique et les relais |
| 2 | Raccord à emboutir fileté de 1 pouce [2,54 cm] (NPT) avec contre-écrou |
| 3 | 6 x boutons pour tests, configuration et réinitialisation |
| 4 | 6 x indicateurs DEL pour les états |
| 5 | 4 x pattes de fixation pour fixation en surface avec vis |
| 6 | Borniers à vis pour les entrées |
| 7 | 4 x connecteurs RJ45 pour accessoires ONYX Quick Connect compatibles |
| 8 | Accès pour la batterie RTC |
| 9 | 3 x trous de ¾" [19,05 mm] (NPT) avec couvercles |
| 10 | 4 x ouvertures pour câbles des accessoires ONYX Quick Connect |
| 11 | Borniers à vis pour les sorties |
| 12 | 3 x cavaliers pour les options de configuration |
| 13 | Borniers à vis pour les réseaux de communication et les entrées |
| 14 | Cavalier de sélection du commun interne |
| 15 | Commutateurs DIP pour les scénarios |
| 16 | Cavalier d’activation de l’alimentation +24V OUT pour les accessoires ONYX Quick Connect |
| 17 | Commutateurs DIP pour la communication RS-485 et configuration |
| 18 | 2 x verrous de couverture |

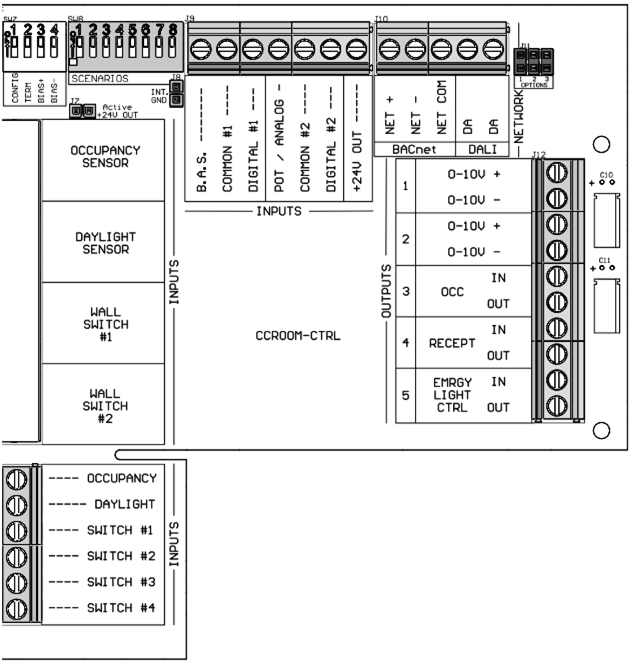

Terminaux
 |
|---|

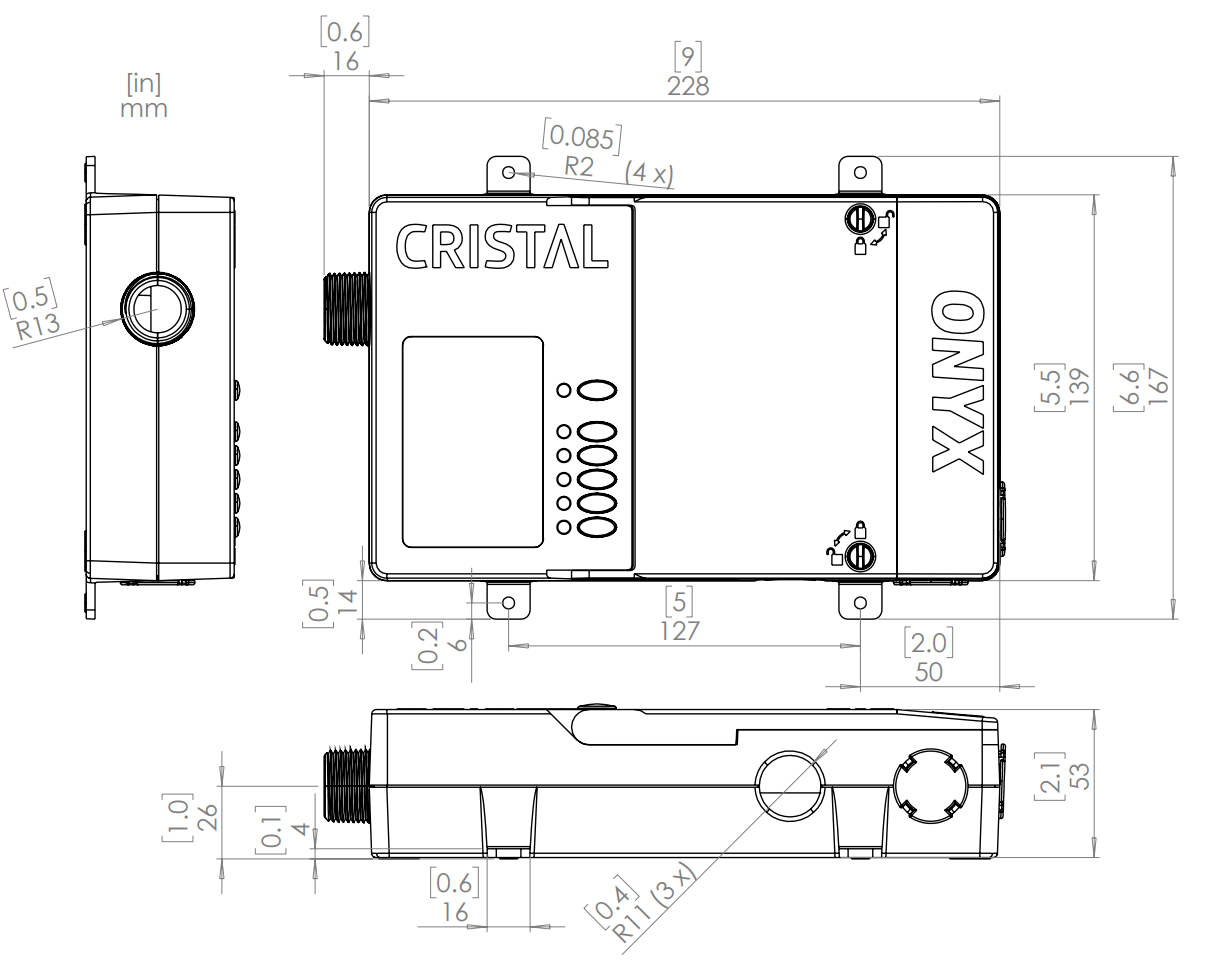

Dimensions
Avertissements de sécurité
 | AVERTISSEMENTS: RISQUE ÉLECTRIQUE Couper l'alimentation électrique avant le début de l'installation. Sinon, cela peut provoquer des décharges électriques et endommager l'équipement. |
|---|
-
Cet appareil est destiné à une utilisation à l’intérieur seulement. Ne pas utiliser à l'extérieur.
-
Ne doit pas être installé à proximité d'un radiateur électrique, d'une source de gaz ou dans un environnement très humide.
-
Ce produit doit toujours être installé par un professionnel qualifié et doit être installé conformément aux codes électriques nationaux et locaux.
-
S'il est installé contrairement au manuel, Cristal Contrôles ne peut garantir son bon fonctionnement et l'application de sa garantie.
