Configuration des composants de réseau sans fil (CC-WiXBee)
Si vous utilisez la gamme CC-WiXBee de produits Jasper, vous pouvez configurer votre système pour qu’il se connecte sans fil aux composants à l’aide de réseaux personnels sans fil à faible débit (LR-WPAN : low-rate wireless personal area network). C’est une option rentable pour les clients qui, par exemple, ont besoin de contrôler les lumières dans les stationnements. Si vous ne connectez pas de composants sans fil, vous pouvez ignorer ce chapitre.
Vous pouvez différencier les versions filaires des versions sans fil de Jasper par le logo :
| Câblé seulement |  |
|---|---|
| Sans fil |  |
Les systèmes Jasper qui incluent des composants sans fil offrent des options de menu sans fil dans les menus Jasper et Statut.
Si vous rencontrez des problèmes avec votre module sans fil CC-WiXBee, reportez-vous à la section Détection des erreurs de réseau sans fil et dépannage.
Configuration de l’accès sans fil
Pour activer l’accès sans fil à Jasper, procédez comme suit.
-
Connectez-vous à Jasper en tant qu’administrateur.
-
Ouvrez le menu Jasper et choisissez Sans fil dans l’en-tête Configuration.

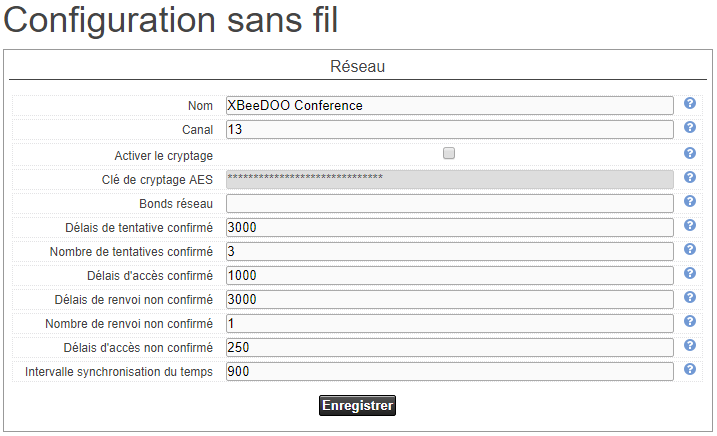

La page de configuration sans fil apparaît.
-
Une fois les paramètres sans fil configurés, cliquez sur le bouton Enregistrer.
Nom
Description du réseau jusqu’à 19 caractères.
Port série
Le port série du module.
Canal
Numéro de canal radio. Entre 12 et 23.
Activer le cryptage
Activer ou désactiver le cryptage AES 128 bits.
Clé de cryptage AES
La clé de 128 bits utilisée pour le chiffrement et le décryptage. 0 - 30 caractères hexadécimaux. (La valeur par défaut est vide.)
Bonds réseau
Définit le nombre maximal de sauts attendus dans un itinéraire réseau. Entre 1 et 32. La valeur par défaut est 7.
Délais de tentative confirmé
Délai en millisecondes entre les tentatives de messages confirmés. Par défaut 3000.
Nombre de tentatives confirmé
Nombre de tentatives des messages confirmés. Par défaut 3.
Délais d'accès confirmé
Pause entre deux messages confirmés en millisecondes. Par défaut 1000.
Délais de renvoi non confirmé
Délai de renvoi des messages non confirmés. Par défaut 1000.
Nombre de renvoi non confirmé
Nombre de répétitions des messages non confirmés. Par défaut 0.
Délais d'accès non confirmé
Pause entre deux messages non confirmés en millisecondes. Par défaut 250.
Intervalle synchronisation du temps
Intervalle de synchronisation de l’heure en secondes. Par défaut 300.
Note : Le canal et le cryptage doivent être les mêmes pour tous les périphériques sans fil.
Configuration du module sans fil CC-WiXBee
Détermine la manière dont Jasper et le module sans fil WiXBee communiquent. Vous devrez peut-être modifier ce paramètre :
-
lors de la configuration initiale.
-
pour un logiciel autre que Jasper.
Ceci devrait seulement être réglé par un technicien qualifié. Jasper doit être arrêté avant d’utiliser cette page. Pour obtenir des instructions sur l’arrêt de Jasper, reportez-vous à la section Démarrage et arrêt de Jasper.
Pour activer le module sans fil WiXBee, procédez comme suit.
-
Connectez-vous à Jasper en tant qu’administrateur.
-
Ouvrez le menu Système et choisissez Sans fil Config.

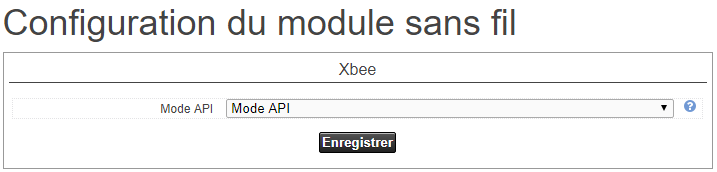

La page de configuration du module sans fil apparaît.
Pour plus d’informations sur les paramètres de cette boîte de dialogue, reportez-vous à la section « Modes de fonctionnement Transparent et API » à la page 26 sur https://www.digi.com/resources/documentation/digidocs/pdfs/90000991.pdf
-
Une fois les paramètres sans fil configurés, cliquez sur le bouton Enregistrer.
Mode API
Le paramètre par défaut pour Jasper CC-WiXBee. Utilisez ce paramètre dans tous les environnements de production.
Mode Transparent
Le module WiXBee ne modifie pas les données envoyées à travers lui.
Importation de paramètres de configuration sans fil
(Présent uniquement sur le modèle CC-WiXBee.) Cette page permet l’importation des paramètres de configuration sans fil dans Jasper.
Cette opération remplace tous les paramètres de configuration actuels par des informations dans le fichier contenant les nouveaux paramètres de configuration. Vous devez préparer cette importation à l’aide d’une application telle que « DimOnOff App Light » (également appelée app DOO App Light) qui génère un fichier XML.
Vous pouvez importer ce fichier comme :
-
un fichier XML
-
un fichier ZIP contenant uniquement le fichier XML
Pour importer les paramètres de configuration sans fil, procédez comme suit.
-
Connectez-vous à Jasper en tant qu’administrateur.
-
Ouvrez le menu Données et choisissez Importer la configuration sans fil sous l’en-tête Cartes.

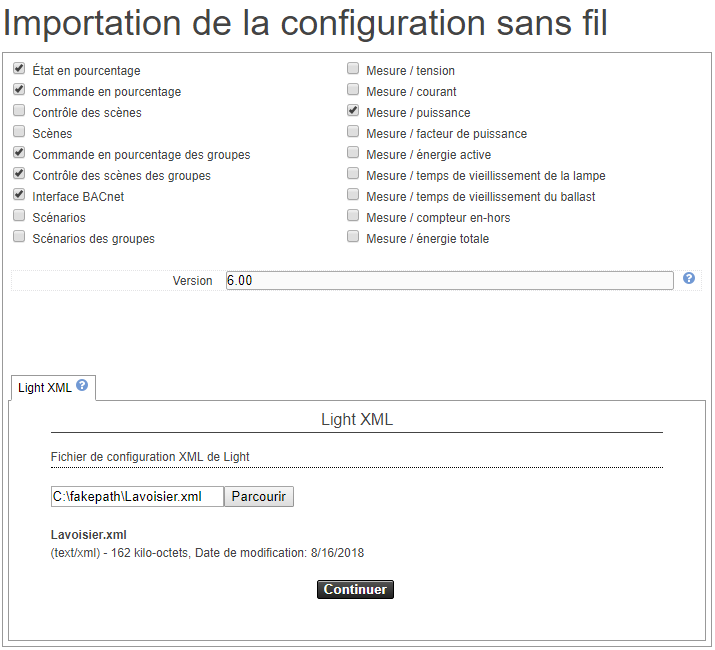

La page Importation de la configuration sans fil apparaît.
-
Une fois que vous avez choisi les paramètres sans fil que vous souhaitez importer, cliquez sur le bouton Continuer. Jasper met à jour le système en utilisant les paramètres que vous avez importés.
