Gestion des enregistreurs

Jasper enregistre l’activité de ses propres composants et de ceux du réseau BACnet.

Configuration des enregistreurs

Vous pouvez activer la consignation des données dans un ou plusieurs formats de sortie. Les trois formats de fichiers disponibles sont :

• SQLite (base de données)

• un seul fichier de valeurs séparées par des tabulations (TSV)

• plusieurs fichiers de valeurs séparées par des tabulations (TSV)

Pour configurer les enregistreurs, procédez comme suit.

1. Connectez-vous à Jasper en tant qu’administrateur.

2. Ouvrez le menu Journal et choisissez Configuration sous l’en-tête Journal de tendances.

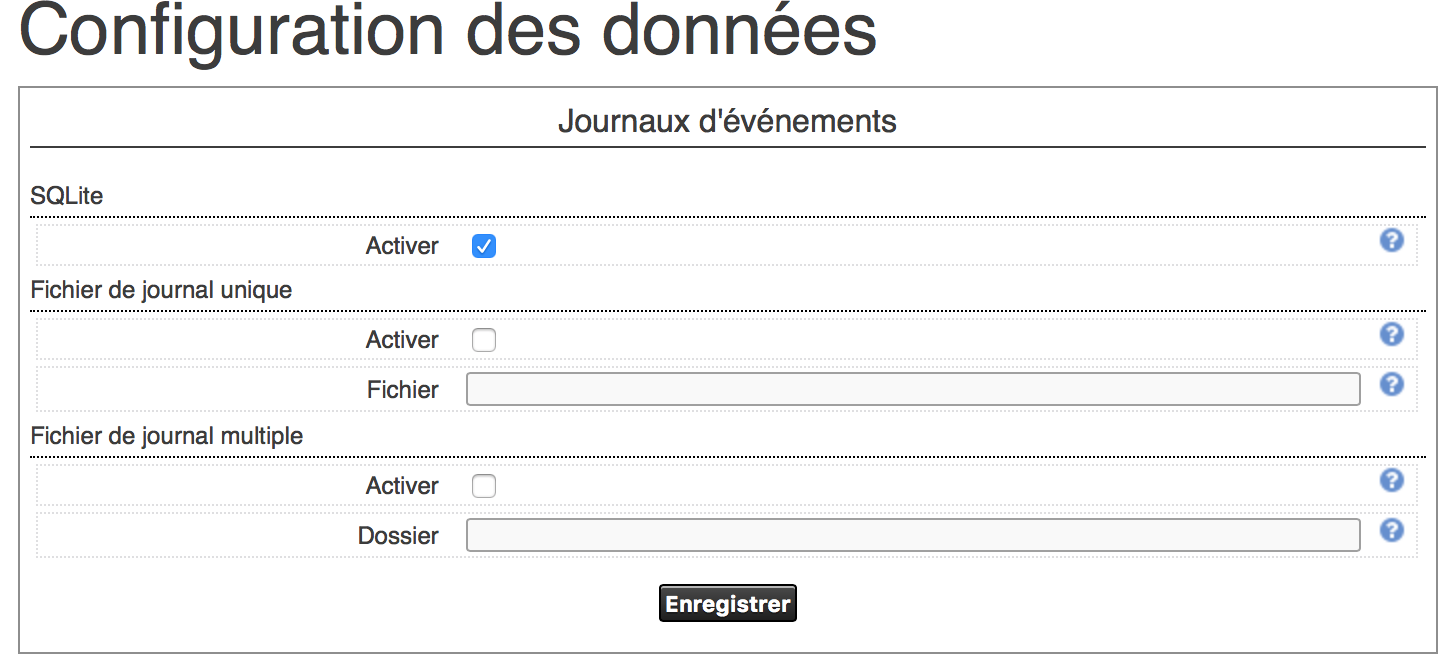

   La page Configuration des données apparaît.



   Vous pouvez activer plusieurs formats de sortie. Toutefois, si vous souhaitez réduire l’utilisation de l’espace disque, n’utiliser qu’un seul type de fichier.

   • Si vous utilisez SQLite, Jasper efface automatiquement les anciennes données du stockage. Pour plus d’informations, se reporter à la section Entretien du journal de tendances.

   • Pour les deux dernières options, utilisez le dossier de destination /home/ftp. Ce dossier peut offrir plus d’espace pour les fichiers et est accessible via FTP.

3. Une fois vos paramètres de configuration définis, cliquez sur Enregistrer.

Configuration des filtres de journal

Vous pouvez utiliser cette page pour créer, renommer et supprimer des filtres de journal. Les filtres servent à regrouper les variables que vous souhaitez enregistrer en tant que groupe. Par exemple, vous pouvez organiser des filtres pour :

• des capteurs de température qui entraînent l’enregistrement de leurs relevés toutes les dix minutes ou chaque fois que la température change d’un degré, selon ce qui arrive le plus tôt.

• les compteurs de puissance qui font que leurs relevés sont enregistrés toutes les cinq minutes ou tous les 25 kW, selon la première éventualité.

Pour que les lectures des variables soient enregistrées, vous devez créer des filtres. Si vous n’avez aucun filtre, Jasper n’enregistre aucune mesure.

Pour configurer les filtres de journal, procédez comme suit.

1. Connectez-vous à Jasper en tant qu’administrateur.

2. Ouvrez le menu Journal et choisissez Configuration des filtres sous l’en-tête Journal de tendances.

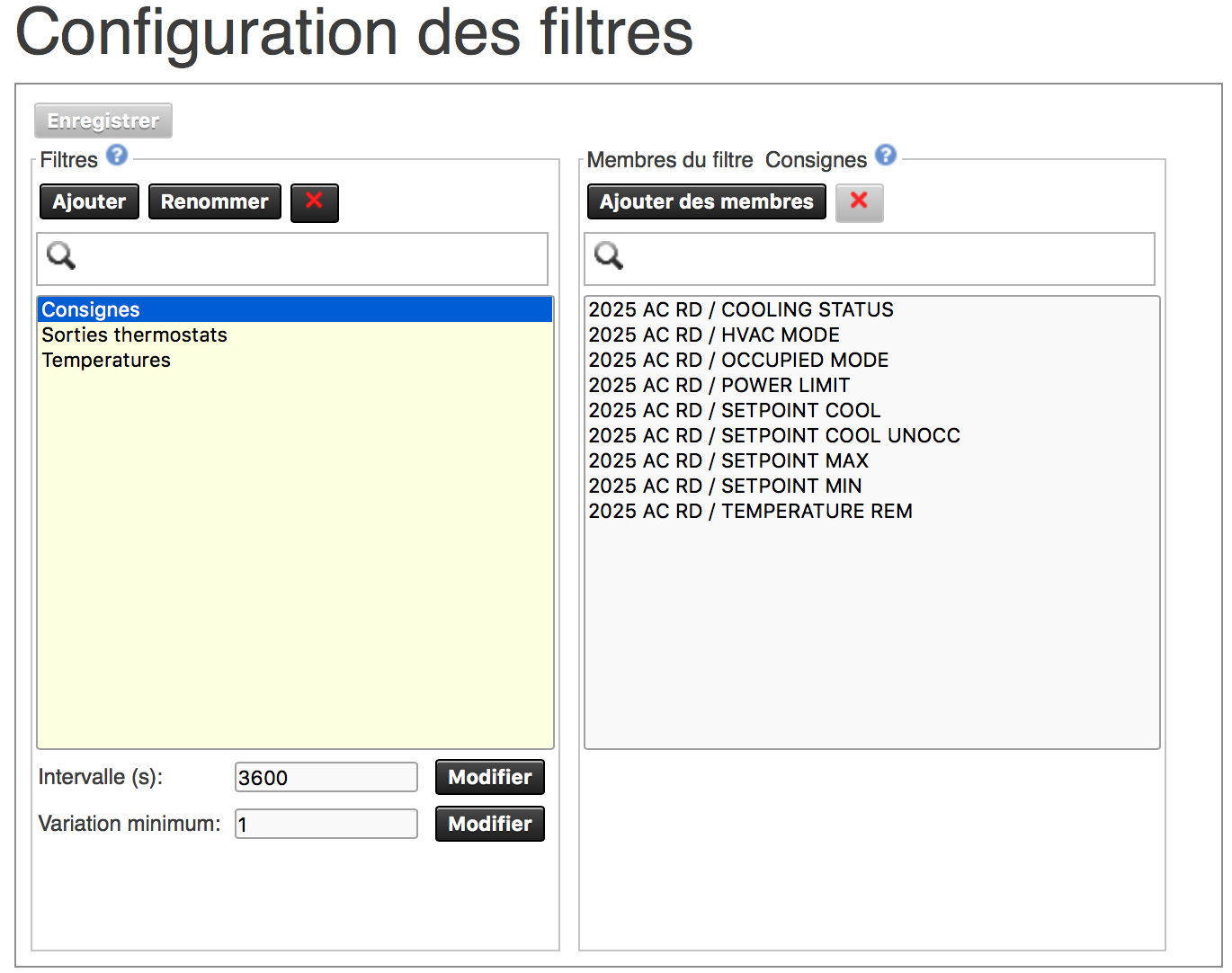

   La page Configuration des filtres apparaît.



   Dans cette boîte de dialogue :

   • La section « Filtres » répertorie les filtres.

   • La section « Membres du filtre (nom du filtre) » répertorie les membres du filtre actuellement sélectionné dans la section « Filtres ».

3. Une fois les tâches de configuration du filtre de journal terminées, cliquez sur Enregistrer. Vous serez également invité à redémarrer Jasper pour que les filtres prennent effet.

Section Filtres

Ajouter

Cliquez sur ce bouton pour créer un nouveau filtre.

Renommer

Cliquez sur ce bouton pour renommer le filtre que vous avez sélectionné dans la liste des filtres ci-dessous.

« x » rouge

Cliquez sur ce bouton pour supprimer le filtre que vous avez sélectionné dans la liste des filtres ci-dessous.

(loupe)

Pour trouver rapidement des filtres spécifiques dans une longue liste de filtres, tapez le nom du filtre que vous souhaitez dans ce champ. Jasper raccourcit la liste afin qu’elle ne contienne que des filtres contenant le texte recherché.

(liste)

Filtres actuellement disponibles.

Intervalle(s)

Tapez l’intervalle de temps minimum, en secondes, pour l’enregistreur pour enregistrer les variables qui sont membres du filtre, puis cliquez sur le bouton Modifier.

Si vous définissez une variation minimale (voir ci-dessous) ainsi qu’un intervalle, la valeur sera écrite si le critère de variation est satisfait. L’enregistrement de l’intervalle suivant se produit à partir du point de l’enregistrement déclenché par variation. Par exemple, si :

• intervalle = 300 s (5 minutes)
• T + 120s (2 minutes) la valeur répond au min. seuil de variation et déclenche un enregistrement

l’enregistrement suivant intervient à T = 420 s (7 minutes)

Variation minimum

Tapez la variation dans la valeur de la variable qui déclenchera un enregistrement, puis cliquez sur le bouton Modifier.

Toutes les variables capturées par ce filtre doivent avoir des valeurs qui sont mesurées par la même unité de mesure. Les unités de mesure les plus couramment utilisées sont les suivantes : degrés Celsius; kilowatts; et pourcentage.

N’entrez pas l’unité de mesure (par exemple kW) dans ce champ. Tapez uniquement la valeur numérique de la variation.

Membres du filtre (nom du filtre)

Ajouter membres

Avec un filtre sélectionné sur le côté gauche de cette boîte de dialogue, cliquez sur ce bouton pour ajouter des variables au filtre. Une boîte de dialogue apparaît à partir de laquelle vous pouvez sélectionner une ou plusieurs variables dans le filtre.

« x » rouge

Cliquez sur ce bouton pour supprimer les variables que vous sélectionnez dans la liste ci-dessous du filtre.

(loupe)

Pour trouver rapidement des membres spécifiques dans une longue liste de membres, tapez le nom du membre que vous voulez dans ce champ. Jasper raccourcit la liste pour qu’elle ne contienne que des membres contenant le texte recherché.

Exécution des rapports

Vous pouvez utiliser la fonction de génération de rapports pour extraire des données de la base de données du journal. Vous pouvez afficher ces données à l’écran et les enregistrer sur le disque.

Pour exécuter des rapports dans Jasper, reportez-vous à la section « Rapports » dans le Manuel de l’utilisateur Jasper Building Control.

Entretien du journal de tendances

Vous pouvez récupérer de l’espace disque sur le serveur Jasper en gérant les données du journal. Vous pouvez copier ou déplacer des données vers d’autres emplacements et vous pouvez également supprimer des données. Les données que vous exportez peuvent s’avérer utiles pour examiner les performances historiques des périphériques sur votre réseau BACnet. Cette analyse peut révéler des problèmes que vous devez traiter.

Pour conserver les données, procédez comme suit.

1. Connectez-vous à Jasper en tant qu’administrateur.

2. Ouvrez le menu Journal et choisissez Maintenance automatique des données sous l’en-tête Journal de tendances.

   La page Maintenance automatique des données apparaît. Cette page contient quatre boîtes de dialogue, une pour chaque fonction :

   • Sauvegarde de base de données MySQL : utilisez cette boîte de dialogue pour désigner la base de données MySQL qui héberge vos sauvegardes de journaux. (Jasper utilise SQLite. La base de données MySQL utilisée par Jasper réside généralement sur un autre ordinateur.) Pour plus d’informations, reportez-vous à la section Base de données MySQL ci-dessous.

   • Copie des journaux vers la base de données de sauvegarde : utilisez cette boîte de dialogue pour effectuer une copie de vos journaux sur votre base de données de sauvegarde sans supprimer la copie actuellement sur votre serveur de journalisation principal. Pour plus d’informations, reportez-vous à la section Copie des journaux vers la base de données de sauvegarde.

   • **Déplacement des journaux vers la base de données de sauvegarde **: utilisez cette boîte de dialogue pour copier les journaux dans votre base de données de sauvegarde et les supprimer de votre serveur de journalisation principal. Pour plus d’informations, reportez-vous à la section Déplacement des journaux vers la base de données de sauvegarde.

   • Suppression des journaux d’événement de la base de données locale : utilisez cette boîte de dialogue pour supprimer définitivement le journal de votre serveur de journalisation principal. Pour plus d’informations, reportez-vous à la section Suppression des journaux d’événement de la base de données locale.

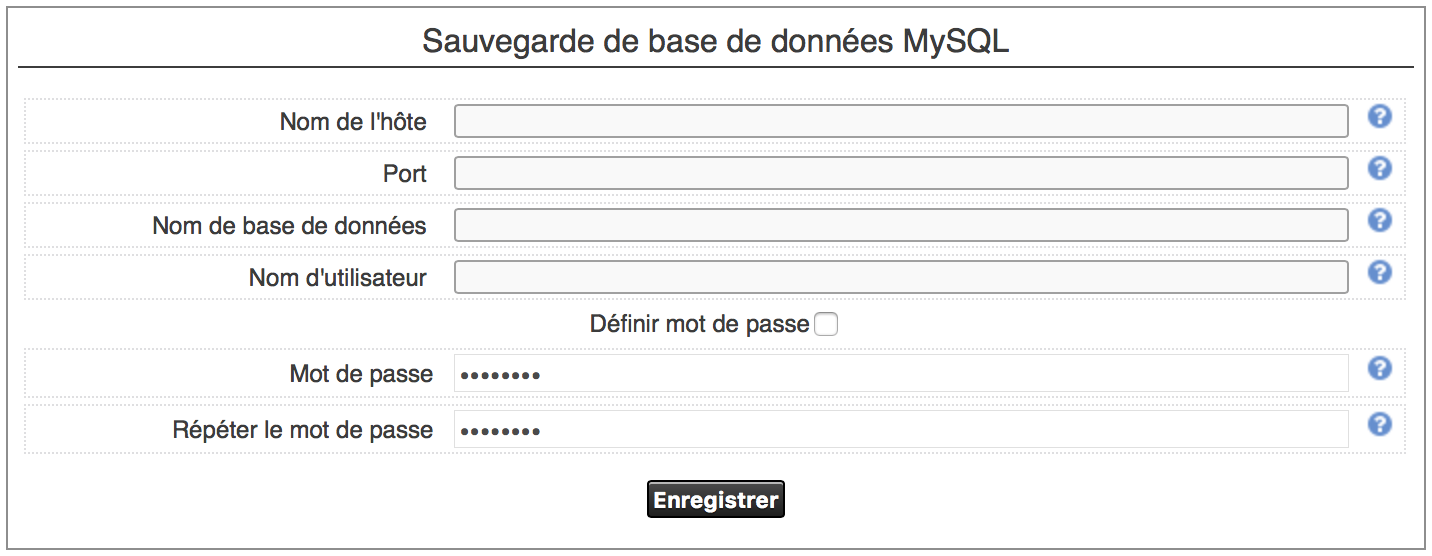

Base de données MySQL

Les paramètres saisis dans cette boîte de dialogue désignent la sauvegarde de la base de données MySQL de Jasper. Cette boîte de dialogue doit être complétée par le technicien qui a configuré le serveur MySQL.

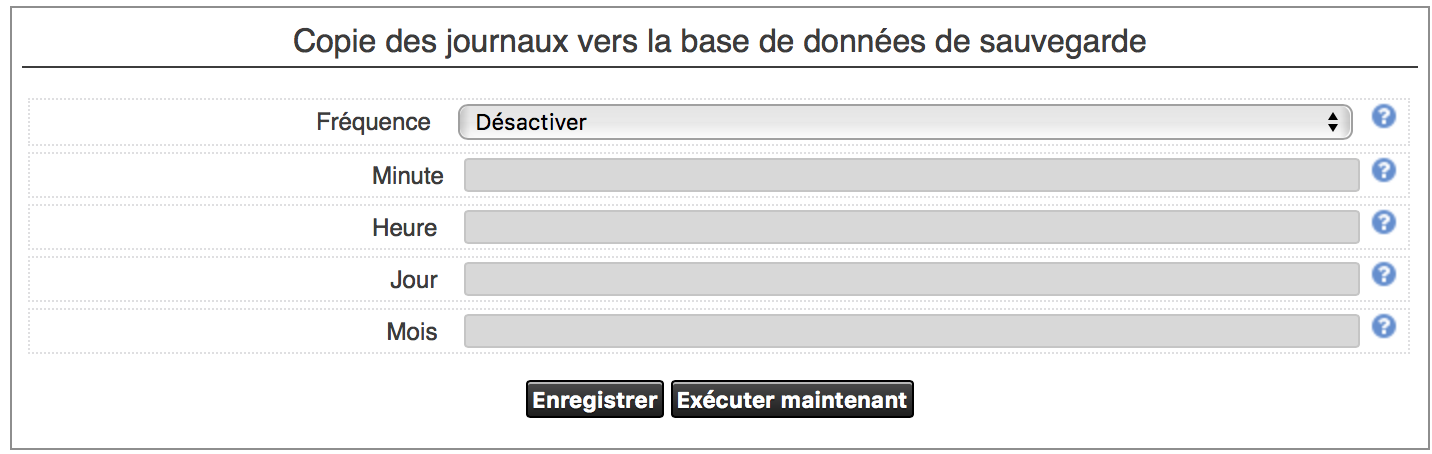

Copie des journaux vers la base de données de sauvegarde

Utilisez cette boîte de dialogue pour que les journaux soient copiés périodiquement dans une base de données de sauvegarde. Pour désigner une base de données de sauvegarde, reportez-vous à la section Base de données MySQL.

Fréquence

Les choix incluent :

• Désactiver
• Heure
• Quotidien
• Hebdomadaire
• Mensuel
• Annuelle

Minute

Tapez un nombre entier de 0 à 59.

Heure

Tapez un nombre entier de 0 à 23

Jour

Fréquence hebdomadaire : tapez un nombre entier de 0 à 6 (0 est dimanche)

Fréquence mensuelle : Tapez un nombre entier de 1 à 31.

Mois

Tapez un nombre entier de 1 à 12.

Selon le choix que vous faites en utilisant les champs de liste déroulante de Fréquence ci-dessous, les paramètres sont accessibles ou reste indisponible. Par exemple, si vous sélectionnez Quotidien dans la liste déroulante Fréquence, vous définissez les minutes et les heures, mais les champs Jour et Mois restent indisponibles.

Le logiciel de synchronisation garde une trace des données transmises pour éviter de copier les mêmes données lors de la prochaine opération de copie.

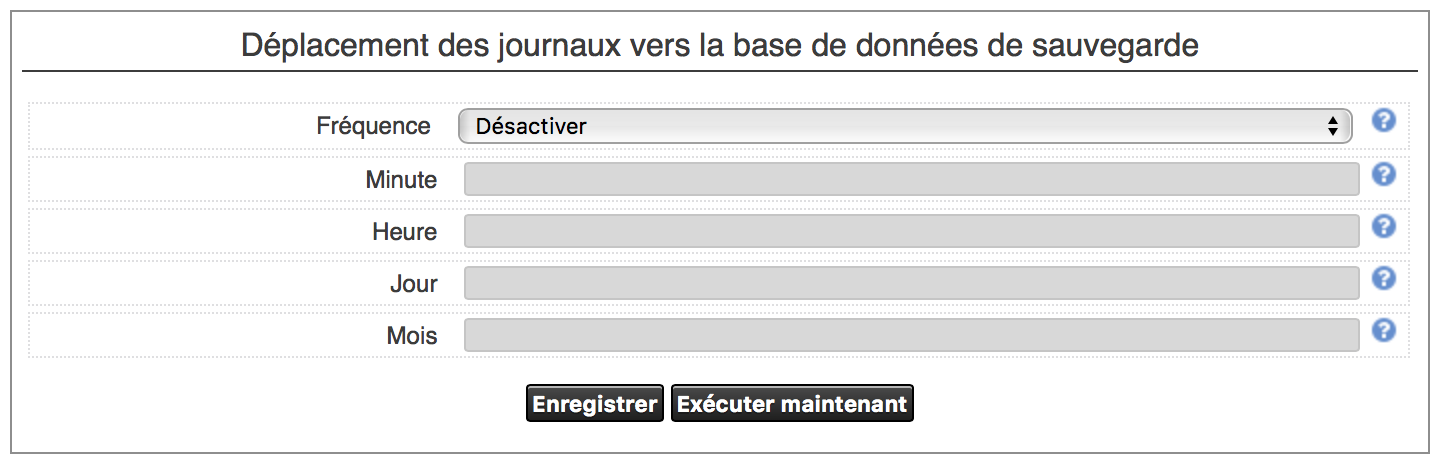

Déplacement des journaux vers la base de données de sauvegarde

Utilisez cette boîte de dialogue pour que les journaux soient périodiquement :

• copié dans une base de données de sauvegarde. Pour désigner une base de données de sauvegarde, reportez-vous à la section Base de données MySQL.

• retiré de Jasper.

Cette option augmente l’espace disque disponible sur Jasper.

Les cinq options fonctionnent de la même manière que dans la section Copie des journaux vers la base de données de sauvegarde.

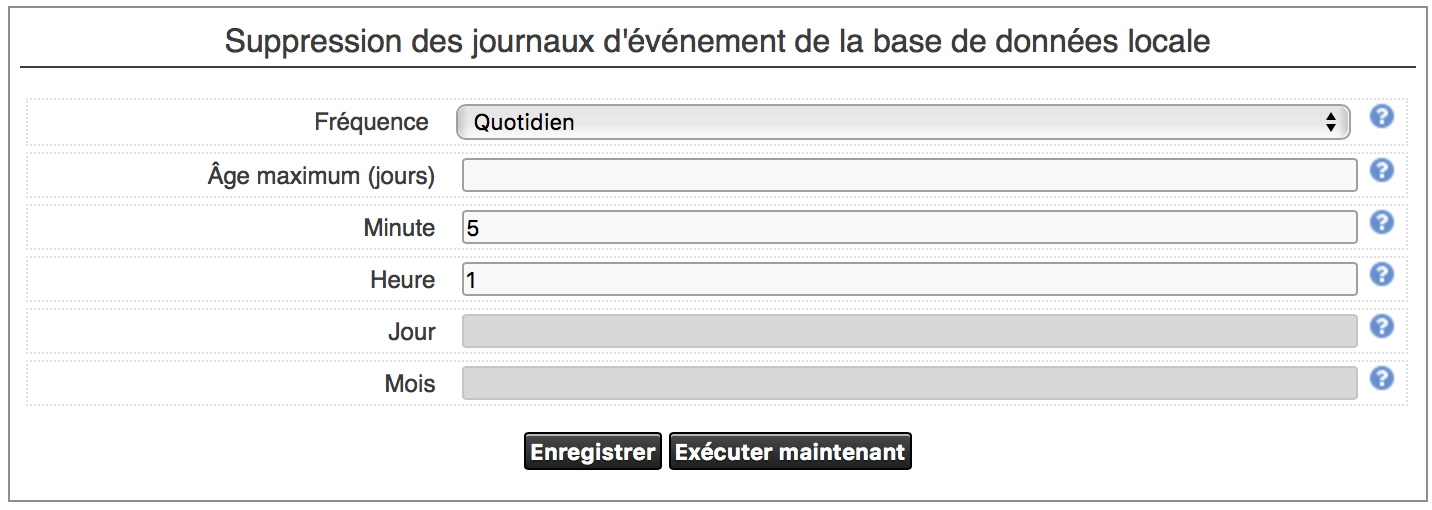

Suppression des journaux d’événement de la base de données locale

Utilisez cette boîte de dialogue pour effacer périodiquement les anciennes données de la base de données Jasper locale et libérer de l’espace disque.

En plus des options offertes dans les deux boîtes de dialogue précédentes, cette boîte de dialogue propose un champ de texte appelé champ de texte « Âge maximum (jours) ». Par exemple, si vous souhaitez effacer toutes les données de journal antérieures à un mois, tapez « 30 » dans ce champ. Jasper supprime ces données en fonction de la fréquence et de l’heure que vous avez définies en utilisant les cinq autres options.

Suppression manuelle des données de journal

Utilisez cette page pour supprimer toutes les références aux variables sélectionnées dans le journal de la base de données. L’espace disque utilisé par la variable dans la base de données n’est pas nécessairement libéré. Les enregistrements créés après cette opération de suppression réutiliseront cet espace.

Pour supprimer les données variables des journaux, procédez comme suit.

1. Connectez-vous à Jasper en tant qu’administrateur.

2. Ouvrez le menu Journal et choisissez Nettoyage manuel des données sous l’en-tête Journal de tendances.

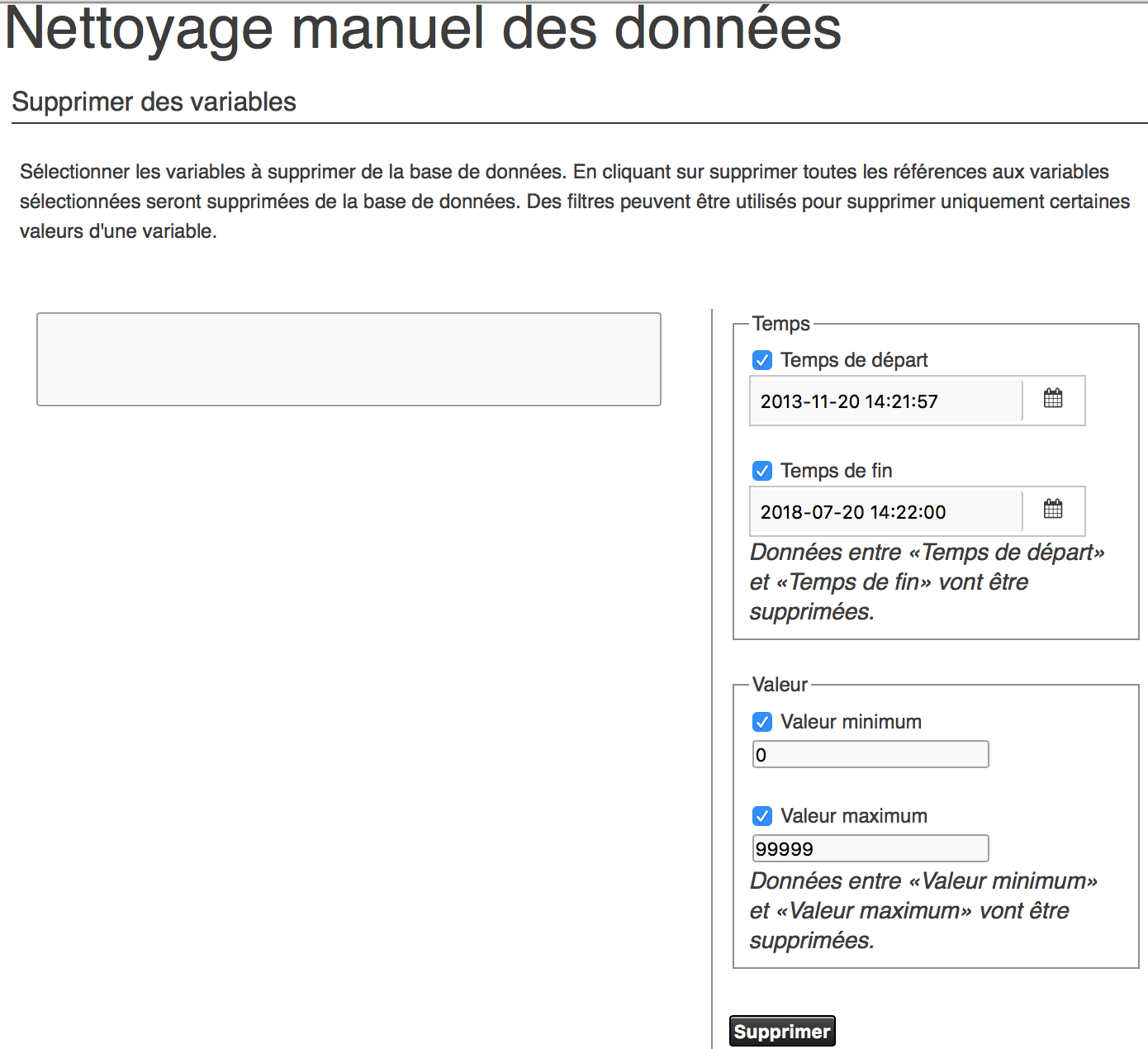

   La page Nettoyage manuel des données apparaît.



Liste (côté gauche)

Choisissez une ou plusieurs variables pour lesquelles vous souhaitez supprimer les données de journal. (Dans l’image ci-dessus, il n’y a pas de données.)

Temps – Temps de départ

Cochez cette case et entrez une date et une heure à l’aide de l’icône du calendrier.

• Si vous choisissez également une heure de fin, Jasper efface les données enregistrées entre les heures de début et de fin.
• Si vous ne choisissez pas une heure de fin, Jasper efface les données enregistrées avant l’heure de début.

Temps – Temps de fin

Cochez cette case et entrez une date et une heure à l’aide de l’icône du calendrier.

• Si vous choisissez également une heure de début, Jasper efface les données enregistrées entre les heures de début et de fin.
• Si vous ne choisissez pas une heure de début, Jasper efface les données enregistrées après l’heure de fin.

Valeur – Valeur minimum

Cliquez sur cette case à cocher et entrez une valeur minimale. Les valeurs sont généralement des pourcentages, des lectures de puissance ou des températures. Ne pas entrer l’unité de mesure. (par exemple 25 kW serait dactylographié « 25 »)

• Si vous choisissez également une valeur maximale, Jasper efface les données dont les valeurs se situent entre ces deux limites.
• Si vous ne choisissez pas de valeur maximale, Jasper efface les données dont les valeurs sont inférieures à la valeur minimale.

Valeur – Valeur maximum

Cliquez sur cette case à cocher et entrez une valeur maximale. Les valeurs sont généralement des pourcentages, des lectures de puissance ou des températures. Ne pas entrer l’unité de mesure. (par exemple 25 kW serait dactylographié « 25 »)

• Si vous choisissez également une valeur minimale, Jasper efface les données dont les valeurs se situent entre ces deux limites.
• Si vous ne choisissez pas une valeur minimale, Jasper efface les données dont les valeurs sont supérieures à la valeur maximale.

Configuration du portail Jasper

L’administrateur Jasper et les autres utilisateurs peuvent être avertis si Jasper perd sa connexion Internet.

Votre système Jasper peut communiquer périodiquement avec le portail Jasper de Cristal Controls. Si le Portail Jasper perd le contact avec votre système Jasper, le portail vous envoie un courriel vous avisant de cette information.

Pour activer les notifications par courrier électronique au cas où Jasper perdrait sa connexion Internet, procédez comme suit.

1. Connectez-vous à Jasper en tant qu’administrateur.

2. Ouvrez le menu Journal et choisissez Configuration portail Jasper sous l’en-tête Alarmes.

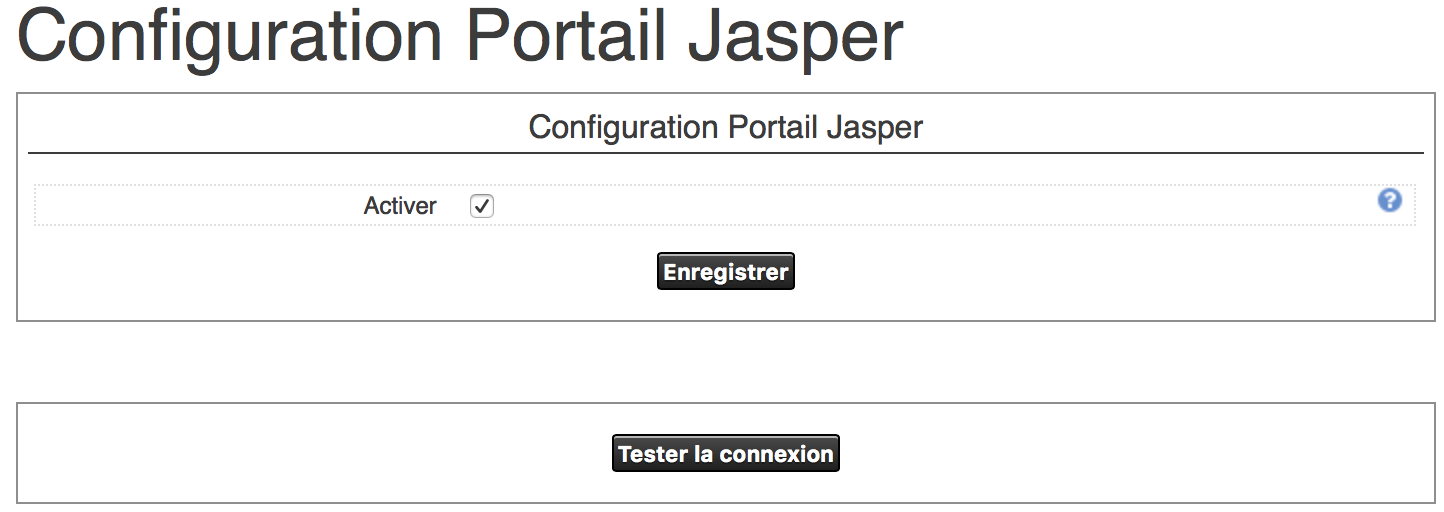

   La page Configuration Portail Jasper apparaît.



3. Cliquez sur la case à cocher Activer et cliquez sur Enregistrer.

4. Appelez Cristal Controls pour créer un compte sur le portail Jasper et désigner les adresses de courrier électronique qui recevront les alertes si votre système Jasper perdait sa connexion Internet.

   Vous pouvez tester la connexion Internet de votre système Jasper en cliquant sur le bouton Tester la connexion.
