Configuration des contrôleurs de scènes
Cette page web active les commandes de scène d’interface d’éclairage adressable numérique (DALI) telles que GOTO, STORE et REMOVE.
Les scènes permettent des configurations prédéfinies de groupes de lumières distincts dans un espace donné. Par exemple, dans une salle de conférence :
-
La scène 1 peut automatiquement assombrir les lumières près d’un écran à une intensité de 20 % et celles qui sont plus lointaines à 80 % d’intensité pour rendre le contenu de l’écran plus lisible.
-
La scène 2 peut avoir une intensité de 100 % pour les réunions régulières.
-
La scène 3 peut être à 0 % pour éteindre toutes les lumières lorsque la pièce n’est pas occupée.
Pour configurer les contrôleurs de scène, procédez comme suit.
-
Connectez-vous à Jasper en tant qu’administrateur.
-
Ouvrez le menu Données et choisissez Contrôles de scène sous l’en-tête Variables.

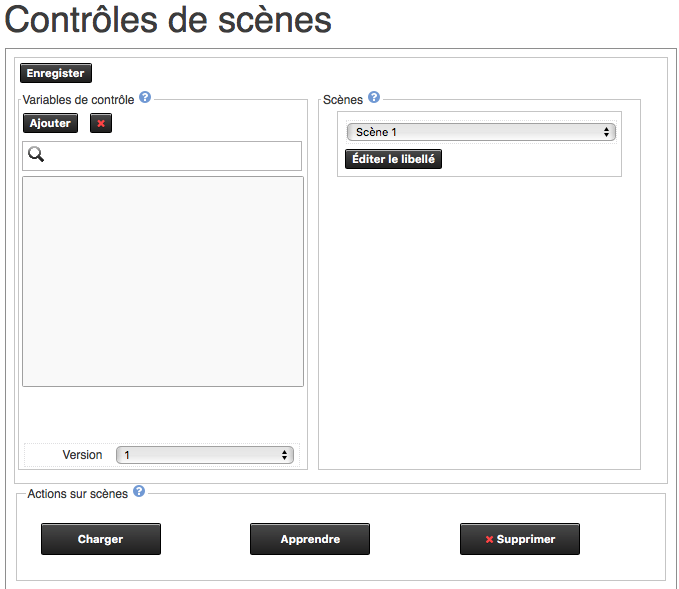

La page Contrôles de scène apparaît.
Variables de contrôle
Ajouter
Cliquez sur ce bouton pour ajouter une variable de contrôleur de scène. Une boîte de dialogue apparaît où vous pouvez sélectionner la variable.
« x » rouge
Cliquez sur ce bouton pour supprimer la variable de contrôleur de scène que vous avez sélectionnée dans la liste des variables ci-dessous.
(liste)
Variables du contrôleur de scène sur le système BACnet. Plusieurs variables peuvent être assemblées en un groupe.
Version
La version de L-DALI utilisée. La valeur par défaut est 2. Vous pouvez choisir « 1" pour assurer la compatibilité avec la première version de L-DALI.
Scènes
Liste déroulante
Choisissez la scène que vous voulez configurer. Vous pouvez configurer jusqu’à 16 scènes dans chaque variable de contrôleur de scène.
Vous devez avoir au moins une variable dans la liste à gauche pour pouvoir utiliser cette liste déroulante.
Éditer le libellé
Cliquez sur ce bouton pour renommer une scène. Jasper conserve le numéro de la scène et ajoute le texte que vous tapez à la droite du numéro. (Par exemple « Scène 2 - Présentation »). Une fois que vous affectez une scène nommée à une variable, ce nom n’apparaît que lorsque vous cliquez sur cette variable.
Actions sur scènes
Charger
Avec une scène sélectionnée dans la liste déroulante Scènes et une variable sélectionnée dans la liste à gauche, cliquez sur ce bouton pour affecter la scène à la variable.
Apprendre
Si vous avez configuré manuellement une configuration d’éclairage dans une pièce que vous souhaitez réutiliser, cliquez sur ce bouton pour stocker la configuration d’éclairage actuelle (représentée par une variable dans la liste à gauche) dans une scène.
X Supprimer
Cliquez sur ce bouton pour supprimer les paramètres de la scène sélectionnée.
Jasper envoie les valeurs suivantes aux variables en fonction de la scène sélectionnée et du bouton sur lequel vous cliquez.
| Scène 1 | ... | Scène 16 | |
|---|---|---|---|
| Charger | 1 | 2...15 | 16 |
| Apprendre | 17 | 18...31 | 32 |
| x - Supprimer | 33 | 34...47 | 48 |
