Statut

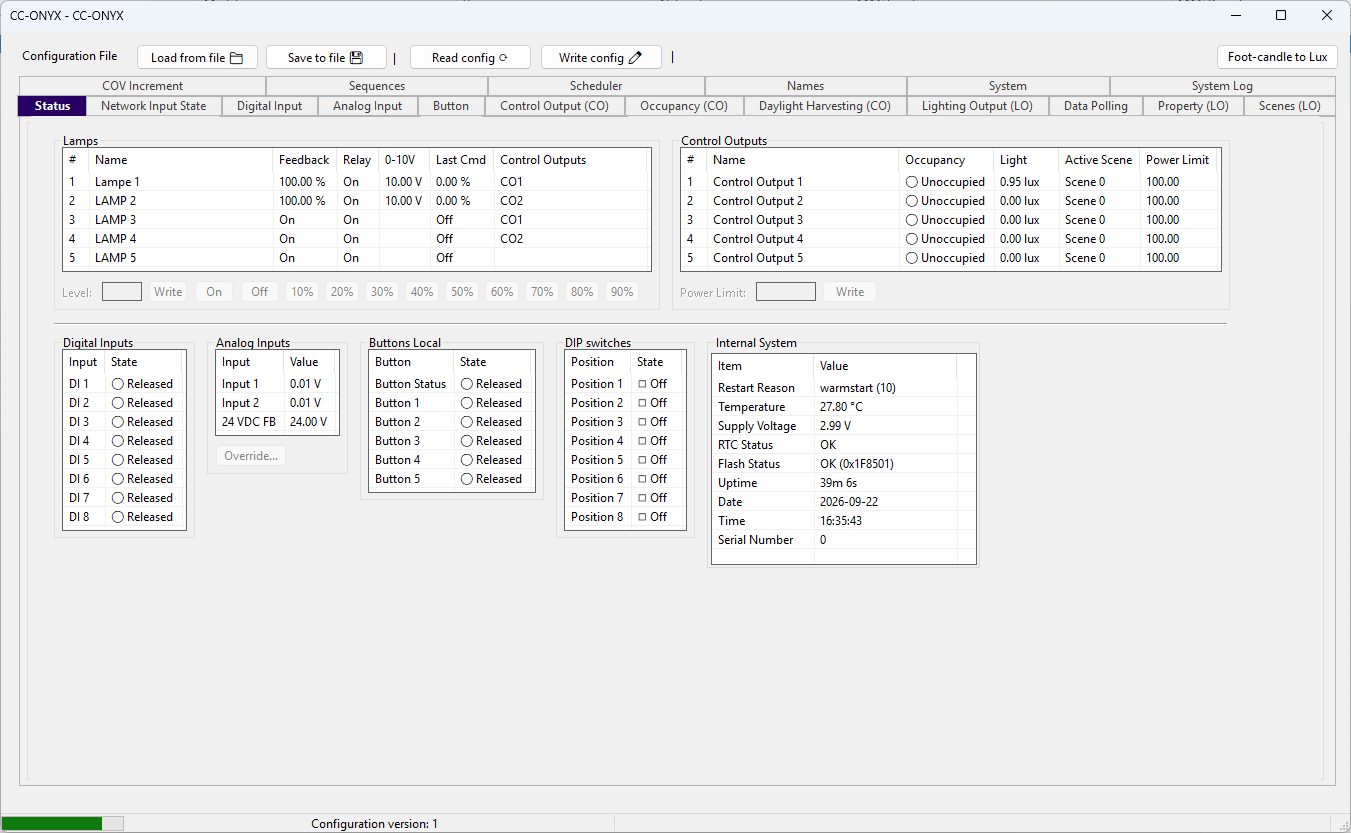

L'onglet Statut affiche une vue en temps réel du contrôleur. Les valeurs se rafraîchissent automatiquement tant que l'onglet est ouvert. Les couleurs signalent l'état de chaque valeur : vert pour normal, orange pour un avertissement ou une valeur forcée, et rouge pour un défaut.

Lampes

État en temps réel de chaque sortie d'éclairage.

Colonne	Description
#	Numéro de la sortie d'éclairage.
Name	Nom configuré de la lampe.
Feedback	Niveau de sortie mesuré (pourcentage pour les lampes à gradation, On ou Off pour les lampes à relais seulement).
Relay	État du relais de la lampe.
0-10V	Sortie 0-10V mesurée (lampes à gradation seulement).
Last Cmd	Dernière commande envoyée à la lampe.
Control Outputs	Sorties de contrôle qui pilotent cette lampe.

Sélectionnez une ou plusieurs lampes pour les commander depuis la barre d'action sous la liste. Utilisez les boutons On, Off et les boutons de pourcentage préréglés, ou saisissez une valeur dans Level et appuyez sur Write. Le niveau numérique et les préréglages s'appliquent uniquement aux lampes à gradation.

Sorties de contrôle

État en temps réel de chaque sortie de contrôle.

Colonne	Description
#	Numéro de la sortie de contrôle.
Name	Nom configuré de la sortie de contrôle.
Occupancy	État d'occupation de la sortie.
Light	Niveau de lumière mesuré en lux.
Active Scene	Scène actuellement active sur la sortie.
Power Limit	Limite de puissance actuelle.

Sélectionnez une ou plusieurs sorties de contrôle, saisissez une valeur dans Power Limit et appuyez sur Write pour appliquer une nouvelle limite.

Entrées numériques

État des huit entrées numériques (DI 1 à DI 8), chacune affichée comme relâchée (Released) ou pressée (Pressed).

Entrées analogiques

Valeur des entrées analogiques (Input 1, Input 2 et 24 VDC FB). Sélectionnez une entrée et appuyez sur Override... pour forcer une valeur. Une entrée forcée est affichée en orange. Depuis la fenêtre de forçage, utilisez Release pour ramener l'entrée à sa valeur mesurée.

Boutons locaux

État de l'indicateur de bouton et des boutons 1 à 5, chacun affiché comme relâché (Released) ou pressé (Pressed).

Commutateurs DIP

Position des huit commutateurs DIP (Position 1 à Position 8), chacun affiché comme On ou Off.

Système interne

Informations de diagnostic lues depuis le contrôleur.

Élément	Description
Restart Reason	Raison du dernier redémarrage.
Temperature	Température interne du contrôleur.
Supply Voltage	Tension d'alimentation mesurée.
RTC Status	État de l'horloge temps réel.
Flash Status	Résultat de la vérification de la mémoire flash.
Uptime	Temps écoulé depuis le dernier redémarrage.
Date	Date locale (affichée lorsqu'une horloge temps réel est présente).
Time	Heure locale (affichée lorsqu'une horloge temps réel est présente).
Serial Number	Numéro de série du contrôleur.
