Bouton

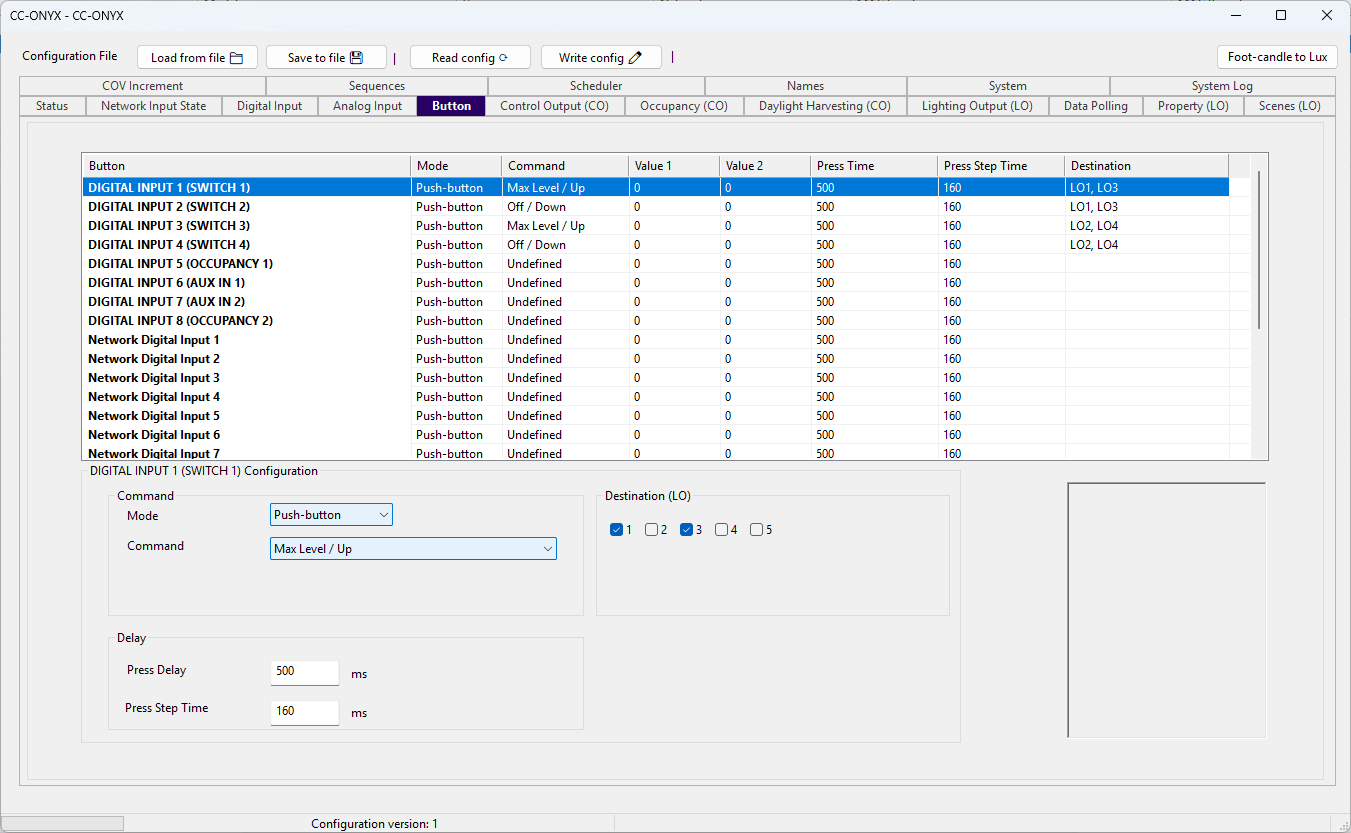

L'onglet Bouton définit l'action que chaque entrée effectue sur les sorties d'éclairage. Chaque entrée numérique physique et chaque entrée numérique réseau peut déclencher une commande comme allumer une sortie, la graduer, rappeler une scène ou piloter une séquence. La liste en haut affiche chaque entrée avec son action actuelle. Sélectionnez une ligne pour la modifier dans le panneau Configuration ci-dessous.
Liste des boutons
| Colonne | Description |
|---|---|
| Button | Nom de l'entrée. Les entrées 1 à 8 sont les entrées numériques physiques. Network Digital Input 1 à Network Digital Input 16 sont les entrées réseau BACnet. |
| Mode | Le mode de l'entrée. Push-button pour un contact momentané, comme un bouton-poussoir mural. Switch pour un contact maintenu, comme un détecteur de présence ou une cellule photoélectrique. |
| Command | Action effectuée lorsque l'entrée est déclenchée. |
| Value 1 | Premier paramètre de la commande. Sa signification dépend de la commande. Vide lorsque la commande n'a pas de paramètre. |
| Value 2 | Deuxième paramètre de la commande, utilisé uniquement par les commandes qui nécessitent deux valeurs. |
| Press Time | Délai anti-rebond appliqué à l'entrée, en millisecondes. |
| Press Step Time | Intervalle entre les répétitions de la commande pendant un appui long, en millisecondes. |
| Destination | Sorties d'éclairage (LO1 à LO5) pilotées par la commande. Pour les commandes de séquence, cette colonne affiche plutôt l'index de la séquence. |
Configuration
Modifiez l'entrée sélectionnée à l'aide des champs du panneau Configuration. Les champs apparaissent ou disparaissent selon la commande sélectionnée.
Command
| Champ | Description |
|---|---|
| Mode | Push-button traite l'entrée comme un appui momentané, comme un bouton-poussoir mural. Switch traite l'entrée comme un état marche/arrêt maintenu, comme un détecteur de présence ou une cellule photoélectrique, et limite la liste des commandes aux commandes de bascule. |
| Command | Action effectuée sur les sorties de destination. Voir Commandes ci-dessous. |
| Value | Paramètre de la commande. Pour les commandes directes et modulo, c'est un niveau en pourcentage (0 à 100). Pour les commandes de scène, c'est la scène cible. Pour les commandes de séquence, c'est la séquence à piloter. Le champ est masqué lorsque la commande ne prend pas de paramètre. |
| Value 2 | Deuxième paramètre de la commande, affiché uniquement pour les commandes qui utilisent deux valeurs (par exemple la bascule de valeur directe et les commandes de scène modulo). |
Delay
| Champ | Description |
|---|---|
| Press Delay | Durée pendant laquelle l'entrée doit rester stable avant que le contrôleur accepte un changement d'état (anti-rebond), en millisecondes. |
| Press Step Time | Temps entre chaque réémission de la commande pendant un appui long, en millisecondes. Utilisé par les commandes qui gradent ou avancent par paliers tant que le bouton reste enfoncé. |
Destination (LO)
Cochez chaque sortie d'éclairage (LO1 à LO5) que la commande doit piloter. N'importe quelle combinaison peut être sélectionnée.
Commandes
Le mode Push-button expose l'ensemble complet des commandes. Le mode Switch se limite aux commandes de bascule.
| Commande | Description |
|---|---|
| Undefined | Aucune action. L'entrée est ignorée. |
| Direct Value | Un appui court règle la sortie au pourcentage indiqué dans Value. |
| Last Level | Un appui court rappelle le dernier niveau actif. |
| Max Level / Up | Un appui court passe au niveau maximum, un appui long augmente progressivement. |
| Last Level / Up | Un appui court rappelle le dernier niveau, un appui long augmente progressivement. |
| Off / Down | Un appui court éteint, un appui long diminue progressivement. |
| Recall Max Level | Un appui court règle la sortie à son niveau maximum. |
| Recall Min Level | Un appui court règle la sortie à son niveau minimum. |
| Off | Un appui court éteint la sortie. |
| Go To Scene | Un appui court rappelle la scène indiquée dans Value. |
| Go To Scene / Up | Un appui court rappelle la scène, un appui long augmente progressivement. |
| Go To Scene / Down | Un appui court rappelle la scène, un appui long diminue progressivement. |
| Go To Scene / On And Step Up | Un appui court rappelle la scène, un appui long allume et augmente par palier. |
| Go To Scene / Step Down And Off | Un appui court rappelle la scène, un appui long diminue par palier puis éteint. |
| Modulo Up / Up | Un appui court augmente d'un palier modulo, un appui long augmente progressivement. |
| Modulo Down / Down | Un appui court diminue d'un palier modulo, un appui long diminue progressivement. |
| Max Level / Off (toggle) | Bascule entre le niveau maximum et l'arrêt. |
| Last Level / Off (toggle) | Bascule entre le dernier niveau et l'arrêt. |
| Max Level - Up / Off - Down (toggle) | Bascule : niveau maximum avec augmentation, ou arrêt avec diminution. |
| Last Level - Up / Off - Down (toggle) | Bascule : dernier niveau avec augmentation, ou arrêt avec diminution. |
| Direct Value (toggle) | Bascule entre les niveaux indiqués dans Value et Value 2. |
| Go To Scene (toggle) | Bascule entre les scènes indiquées dans Value et Value 2. |
| Sequence Start | Démarre la séquence indiquée dans Value. |
| Sequence Stop | Arrête la séquence indiquée dans Value. |
| Sequence Pause | Met en pause la séquence indiquée dans Value. |
| Sequence Resume | Reprend la séquence indiquée dans Value. |
| Sequence Start/Stop (toggle) | Bascule la séquence indiquée dans Value entre en cours et arrêtée. |
| Modulo Up / Modulo Up | Un appui court augmente d'un palier modulo, un appui long répète le palier. |
| Modulo Down / Modulo Down | Un appui court diminue d'un palier modulo, un appui long répète le palier. |
| Max Level / Modulo Up | Un appui court passe au niveau maximum, un appui long répète un palier modulo vers le haut. |
| Last Level / Modulo Up | Un appui court rappelle le dernier niveau, un appui long répète un palier modulo vers le haut. |
| Off / Modulo Down | Un appui court éteint, un appui long répète un palier modulo vers le bas. |
| Max Level - Modulo Up / Off - Modulo Down (toggle) | Bascule avec palier modulo lors de l'appui long. |
| Last Level - Modulo Up / Off - Modulo Down (toggle) | Bascule avec palier modulo lors de l'appui long. |
| Go To Scene / Modulo Up | Un appui court rappelle la scène, un appui long répète un palier modulo vers le haut. |
| Go To Scene / Modulo Down | Un appui court rappelle la scène, un appui long répète un palier modulo vers le bas. |
