Installation
Installation
Installation sur une boîte de jonction
Le contrôleur de pièce peut être installé sur une boîte de jonction avec une débouchure de 1 pouce [2,54 cm].
Reportez-vous aux dimensions du contrôleur de pièce pour choisir correctement une boîte de jonction avec la hauteur appropriée pour l'installation.
-
Retirez le contre-écrou du raccord à emboutir de 1 pouce [2,54 cm].
-
Insérez les fils et le raccord à emboutir de 1 pouce [2,54 cm] dans la débouchure de la boîte de jonction.
-
Réinstallez le contre-écrou.
Installation avec des vis
Le contrôleur de pièce peut être fixé sur une surface plane avec des vis.
- Fixez le contrôleur de pièce à l'aide de quatre vis à travers les trous des pattes de fixation.

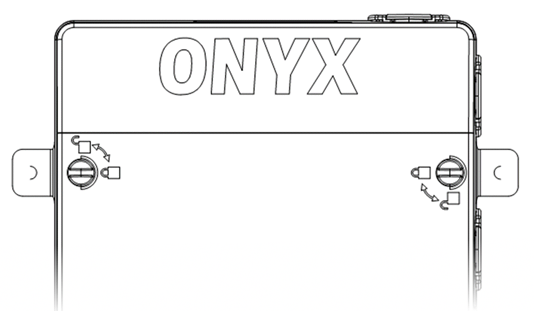

Verrouillage du couvercle
Utilisez un tournevis à tête plate pour verrouiller et déverrouiller le couvercle.
Tournez les verrous du couvercle d’un quart de tour dans le sens des aiguilles d'une montre pour verrouiller le couvercle.
Tournez les verrous du couvercle d’un quart de tour dans le sens inverse des aiguilles d'une montre pour déverrouiller le couvercle.

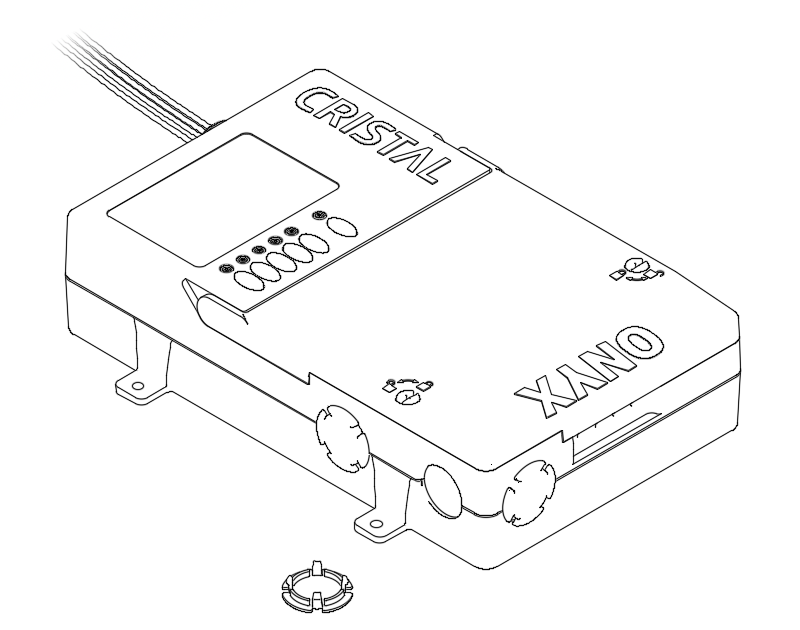

Trous avec couvercles
Les trois trous avec couvercles permettent de faire passer les fils vers les borniers à vis.
Une fois le couvercle retiré, un connecteur de serre-câble peut être utilisé pour faire passer les fils à l'intérieur du contrôleur de pièce.

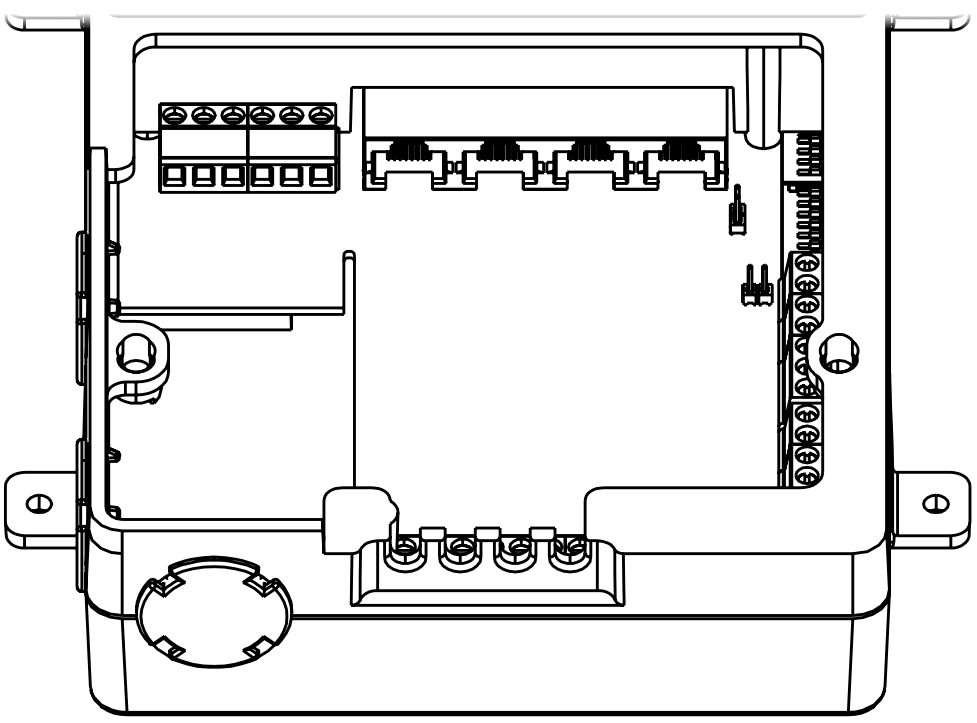

Connecteurs d'accessoires ONYX Quick Connect
Utilisez les 4 ouvertures pour passer facilement les câbles aux connecteurs ONYX Quick Connect.
 | AVERTISSEMENTS: RISQUE ÉLECTRIQUE Les quatre connecteurs ONYX Quick Connect sont uniquement destinés au raccordement d'accessoires compatibles CC-ONYX. Ne connectez aucun autre type d'équipement à ces connecteurs, y compris des équipements Ethernet standard. Dans le cas contraire, des dommages irréversibles peuvent survenir à la fois au contrôleur de pièce et aux équipements connectés. |
|---|
Les connecteurs ONYX Quick Connect sont nommés QUICK CONNECT 1 (QC) et QUICK CONNECT 2 (QC).
Identifications
Identification des fils conducteurs
| Couleur | Description |
|---|---|
| NOIR | Ligne d'alimentation 120-347 Vca. |
| BLANC | Neutre de l'alimentation 120-347 Vca. |
| ROUGE | Contact ligne du relais 1. |
| BLEU | Contact du relais 2. |
| BLEU | Contact du relais 2. |
Identification des boutons et indicateurs DEL
| Nom | Description |
|---|---|
| DEL STATUS | Indique l'état de la configuration. |
| BOUTON STATUS | Permet de redémarrer ou de réinitialiser la configuration. |
| LED 1 LED 2 LED 3 LED 4 LED 5 | Indique l'état de la sortie associée. |
| BUTTON 1 BUTTON 2 BUTTON 3 BUTTON 4 BUTTON 5 | Tests de la sortie associée. |
Identification des borniers
Entrées
| Nom | Description |
|---|---|
| DI5 - OCCUPANCY 1 | Entrée numérique pour le contact des détecteurs d’occupation. |
| AI1 - DAYLIGHT 1 | Entrée analogique pour le détecteur de luminosité 0-10 Vcc. |
| DI1 - SWITCH 1 | Entrée numérique pour l’interrupteur 1. |
| DI2 - SWITCH 2 | Entrée numérique pour l’interrupteur 2. |
| DI3 - SWITCH 3 | Entrée numérique pour l’interrupteur 3. |
| DI4 - SWITCH 4 | Entrée numérique pour l’interrupteur 4. |
| Nom | Description |
|---|---|
| DI6 - AUX IN 1 | Entrée contact sec pour le système de gestion du bâtiment (B.A.S.). |
| COMMON AUX IN | Signal commun pour les entrées DI6 - AUX IN 1 et DI7 - AUX IN 2. |
| DI7 - AUX IN 2 | Entrée contact sec 1. |
| AI2 - DAYLIGHT 2 | Entrée générique 0-10 Vcc. |
| COMMON | Signal commun pour les entrées AI2 - DAYLIGHT 2 et DI8 - OCCUPANCY 2. |
| DI8 - OCCUPANCY 2 | Entrée contact sec 2. |
| +24V OUT | Alimentation 24 Vcc / 140 mA, pour un détecteur de luminosité, des détecteurs d’occupation et des interrupteurs muraux. |
Entrées ONYX Quick Connect
| Nom | Description |
|---|---|
| QUICK CONNECT 1 (QC) | Quick connect RJ45 pour accessoires compatibles. |
| QUICK CONNECT 2 (QC) | Quick connect RJ45 pour accessoires compatibles. |
Communication Réseau
| Nom | Description |
|---|---|
| NET + | Communication RS-485, signal positif. |
| NET – | Communication RS-485, signal négatif. |
| NET COM | Communication RS-485, signal commun. |
| DA | Signal de communication DALI. |
| DA | Signal de communication DALI. |
Sorties
| Nom | Description |
|---|---|
| AO1 - OUTPUT 0-10V 1 (+) | Signal positif de la sortie 0-10 Vcc 1. À raccorder au signal positif 0-10 Vcc des ballasts ou drivers DEL. |
| AO1 - OUTPUT 0-10V 1 (–) | Commun de la sortie 0-10 Vcc 1. À raccorder au signal commun 0-10 Vcc des ballasts ou drivers DEL. |
| AO2 - OUTPUT 0-10V 2 (+) | Sortie positive 0-10 Vcc 2. À raccorder au signal positif 0-10 Vcc des ballasts ou drivers DEL. |
| AO2 - OUTPUT 0-10V 2 (–) | Commun de la sortie 0-10 Vcc 2. À raccorder au signal commun 0-10 Vcc des ballasts ou drivers DEL. |
| DO3 - RELAY 3 AUX | Sortie contact sec pour l'occupation. |
| DO4 - RELAY 4 AUX | Sortie contact sec pour le contrôle de prise électrique. |
| DO5 - RELAY 5 AUX | Sortie contact sec générique. |
Identification des cavaliers
| Nom | Description |
|---|---|
| Active +24V OUT | Lorsque activé, connecte l'alimentation +24V OUT aux connecteurs ONYX Quick Connect pour une utilisation avec des accessoires compatibles. |
| INT. GND | Lorsqu'il est activé, il connecte le commun interne du contrôleur à la borne COMMON AUX IN. |
Identification des commutateurs DIP
CONFIG
| Nom | Description |
|---|---|
| CONFIG | Permet d'activer ou de désactiver des options logicielles. |
| TERM | La position ON active la résistance de terminaison RS-485. |
| BIAS+ | La position ON active la tension de polarisation positive RS-485. |
| BIAS– | La position ON active la tension de polarisation négative RS-485. |
SCÉNARIOS
| Nom | Description |
|---|---|
| 1-8 | Permet de sélectionner les scénarios de fonctionnement prédéfinis. |
Câblage
Avant le début du câblage, coupez l'alimentation électrique et vérifiez qu'il n'y a pas de tension à l’aide d’un voltmètre. Une fois le câblage terminé, vérifiez qu'il est correct avant d'allumer l'alimentation électrique pour éviter d'endommager le contrôleur de pièce et les accessoires connectés.
Fils des borniers à vis
| Fils | 24-12 AWG [2,5 mm²] |
| Longueur de dénudage | 9/32” [7 mm] |
Longueur maximale des fils pour les sorties 0-10V
| Diamètre | Longueur |
|---|---|
| 18 AWG [0.75 mm²] | 164 pieds [50 mètres] |
| 16 AWG [1.5 mm²] | 328 pieds [100 mètres] |
| 14 AWG [2.5 mm²] | 492 pieds [150 mètres] |

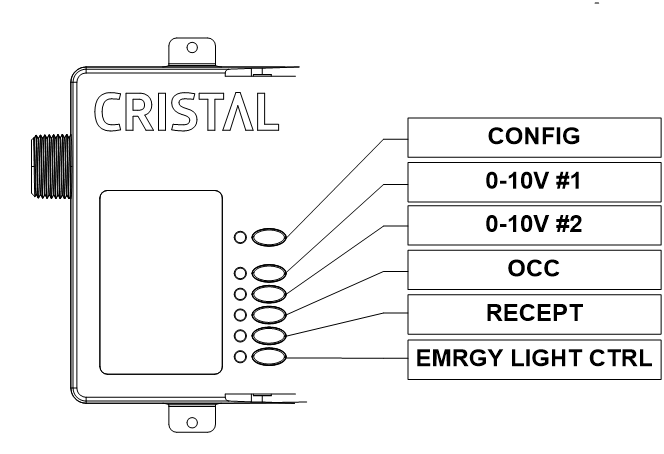

Boutons et indicateurs DEL
Boutons
Les boutons 1, 2, 3, 4 et 5 permettent de tester les sorties associées en cyclant leurs états.
Pour les sorties avec gradation, cycle entre 0%, 50% et 100% à chaque pression sur le bouton associé.
Pour les sorties sans gradation, cycle entre éteint et allumé à chaque pression sur le bouton associé.
Le bouton STATUS permet de réinitialiser le contrôleur.
Indicateurs DEL
Les indicateurs DEL 1, 2, 3, 4 et 5 permettent de visualiser l'état actuel de la sortie associée. Lorsqu'un indicateur DEL est éteint, la sortie associée est éteinte et allumée dans le cas contraire.
Pour les sorties avec gradation, l’indicateur DEL est éteint lorsque la sortie associée est à 0%, il est allumé sinon.
Pour les sorties sans gradation, l’indicateur DEL est éteint lorsque la sortie associée est éteinte, il est allumé lorsque la sortie associée est allumée.
L'indicateur DEL STATUS indique l'état du contrôleur. Il clignote lentement en fonctionnement normal et peut également indiquer l'état de réinitialisation.
Entrées
Détecteur d’occupation
Prend en charge l'intégration de détecteur d'occupation à contact. Les actions d'état d'occupation sont configurables via le logiciel de configuration ou les commutateurs DIP SCENARIOS. Le signal +24V OUT peut être utilisé pour alimenter les détecteurs d’occupation.
L'entrée d'occupation est nommée DI5 - OCCUPANCY 1 et QUICK CONNECT 1 (QC).
Détecteur de luminosité
Prend en charge l'intégration de détecteur de luminosité 0-10 Vcc. La plage de lecture en lux est configurable via le logiciel de configuration. Le niveau de lumière est utilisé dans le contrôle de la lumière du jour (« Daylight Harvesting »). Cela est configurable via le logiciel de configuration ou les commutateurs DIP SCENARIOS. Le signal +24V OUT peut être utilisé pour alimenter le détecteur de luminosité.
Les entrées du niveau de luminosité sont appelées AI1 - DAYLIGHT 1, QUICK CONNECT 1 (QC) et AI2 - DAYLIGHT 2.
Interrupteurs muraux
Prend en charge l'intégration de boutons-poussoirs momentanés et de commutateurs maintenues. Les actions associées sont configurables via le logiciel de configuration ou les commutateurs DIP SCENARIOS. Le signal +24V OUT peut être utilisé pour le signal commun des interrupteurs muraux.
Les entrées d'interrupteurs mural sont nommées DI1 - SWITCH 1, DI2 - SWITCH 2, DI3 - SWITCH 3, DI4 - SWITCH 4, QUICK CONNECT 1 (QC) et QUICK CONNECT 2 (QC).
Entrées numériques isolées
Prend en charge l'intégration de sorties numériques de d’autres équipements. Les actions associées sont configurables via le logiciel de configuration ou les commutateurs DIP SCENARIOS.
Ces entrées sont isolées du commun du contrôleur et peuvent être utilisées avec un signal commun externe connecté au terminal COMMON AUX IN.
Il est également possible d'utiliser le commun interne du contrôleur et d'utiliser le +24V OUT pour le signal d'entrée, dans ce cas le cavalier INT. GND doit être actif.
Les entrées contact sec sont nommées DI6 - AUX IN 1 et DI7 - AUX IN 2.
Entrée numérique
Prend en charge l'intégration d’une sortie numérique d’un autre équipement. Les actions associées au contact sec sont configurables via le logiciel de configuration ou les commutateurs DIP SCENARIOS.
Cette entrée n'est pas isolée du commun du contrôleur, elle utilise le commun interne du contrôleur et utilise +24V OUT pour le signal de l'entrée.
L'entrée de contact sec est nommée DI8 - OCCUPANCY 2.
Potentiomètre / Entrée analogique
Prend en charge l'intégration d'un potentiomètre 0-10 Vcc ou d'un signal analogique générique 0-10 Vcc. Les actions associées à l'entrée sont configurables via le logiciel de configuration ou les commutateurs DIP SCENARIOS.
L'entrée est nommée AI2 - DAYLIGHT 2.
Sorties
Relais
Le contrôleur dispose de deux relais pour ballasts ou drivers standard ou électronique.
Le premier relais (fil rouge) utilise la ligne (fil noir) du contrôleur.
Le deuxième relais (fils bleus) peut être utilisé pour contrôler un circuit indépendant.
Les relais sont les fils conducteurs rouge et bleu.
Gradation 0-10V
Le contrôleur modifie sa sortie en utilisant le mode de tension linéaire.
Cette sortie peut piloter jusqu'à 50 drivers « sink » compatibles ou un maximum de 10 mA pour les drivers « source ». Le nombre de ballasts ou de drivers de DEL peut varier selon les fabricants et les modèles.
Les tensions minimale, maximale, « sink » ou « source » et d'autres paramètres sont configurables via le logiciel de configuration.
Les sorties 0-10V sont nommées (1) 0-10V et (2) 0-10V.
Sorties à contact sec
Il s'agit de sorties pour le contrôle de relais traditionnel utilisant 24 Vca ou 24 Vcc. L'activation et la désactivation de ces sorties sont configurables via le logiciel de configuration ou les commutateurs DIP SCENARIOS.
Les sorties contact sec sont nommées RELAY 3, RELAY 4 and RELAY 5.
Cavaliers
Active +24V OUT
Lorsque activé, il connecte le signal d'alimentation +24V OUT aux connecteurs RJ45 pour une utilisation avec des accessoires compatibles.
INT. GND
Lorsqu’activé, il connecte le commun interne du contrôleur à la borne COMMON AUX IN. Pour être utilisé avec les entrées DI7 - AUX IN 2 et DI6 - AUX IN 1.
Commutateurs DIP
CONFIG
CONFIG
Permet d'activer ou de désactiver des options logicielles.
TERM
Permet d'activer la résistance de terminaison de 120 Ω sur le réseau de communication RS-485.
BIAS+
Permet d'activer la polarisation positive de 604 Ω sur le réseau de communication RS-485.
BIAS-
Permet d'activer la polarisation négative de 604 Ω sur le réseau de communication RS-485.
SCENARIOS
Permet de définir le scénario de fonctionnement prédéfini.
