Séquences

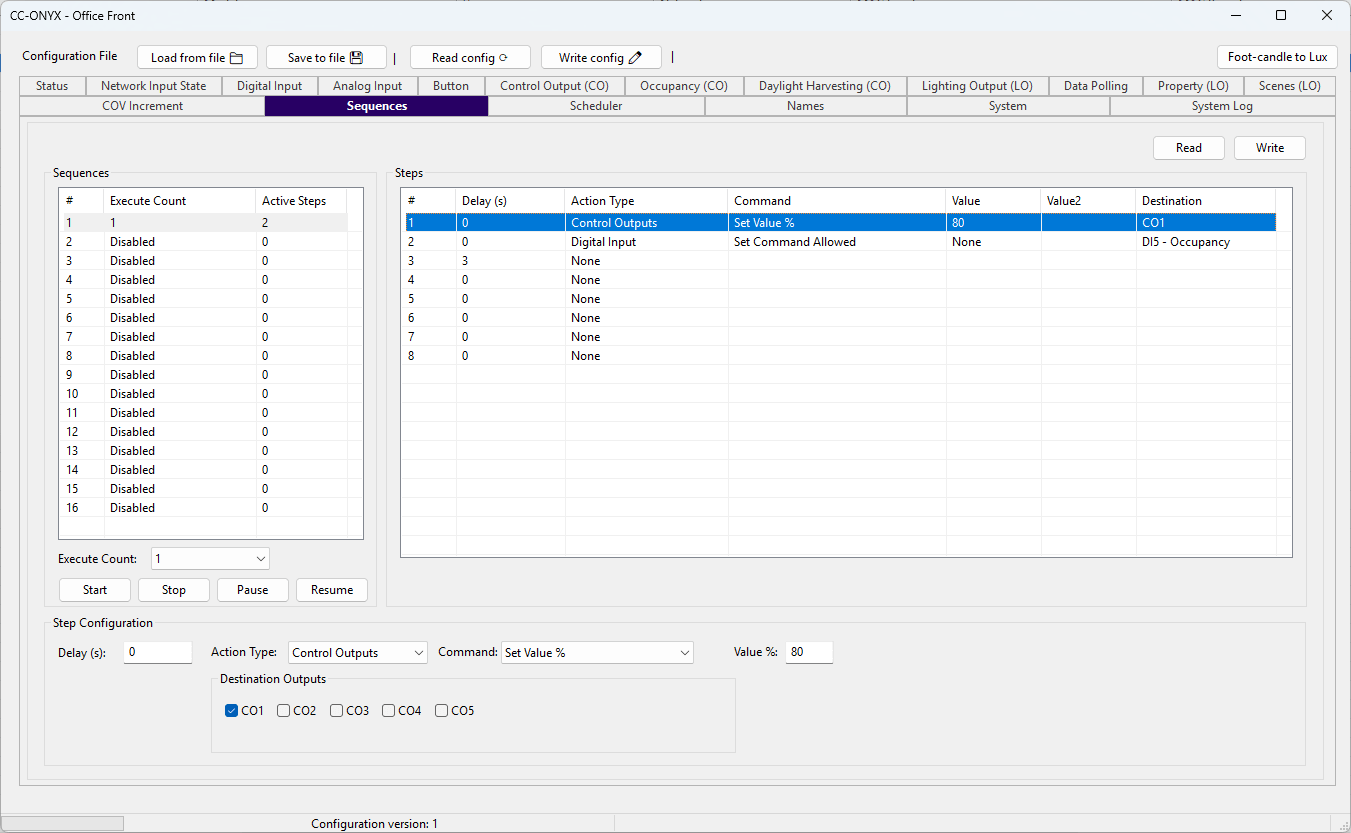

L'onglet Séquences définit des séquences d'actions automatisées que l'appareil peut exécuter. Il y a 16 séquences, chacune pouvant contenir jusqu'à 8 étapes. Sélectionnez une séquence dans la liste du haut, puis sélectionnez une étape pour modifier son action dans les panneaux ci-dessous.

Liste des séquences

Colonne	Description
#	Numéro de la séquence, 1 à 16.
Execute Count	Nombre d'exécutions de la séquence au démarrage (Disabled, 1 à 254, ou Infinite).
Active Steps	Nombre d'étapes portant une action dans cette séquence.

Configuration de la séquence

Champ	Description
Execute Count	Nombre de répétitions de la séquence complète au démarrage. Disabled désactive la séquence, 1 à 254 l'exécute un nombre fixe de fois, et Infinite la répète jusqu'à l'arrêt.

Liste des étapes

Chaque séquence sélectionnée affiche ses 8 étapes. Sélectionnez une étape pour la modifier ci-dessous.

Colonne	Description
#	Numéro de l'étape.
Delay (s)	Secondes d'attente avant l'exécution de l'étape, 0 à 65535. 0 s'exécute immédiatement.
Action Type	Sous-système ciblé par l'étape (voir les types d'action ci-dessous).
Command	Action effectuée sur la cible.
Value	Paramètre de la commande, lorsqu'elle en utilise un.
Value2	Paramètre secondaire.
Destination	Cible de l'action (sorties d'éclairage, sorties de contrôle, une séquence, une entrée numérique, une entrée numérique réseau ou un horaire).

Configuration de l'étape

Delay

Secondes d'attente avant l'exécution de l'étape, 0 à 65535. Une étape avec un délai de 0 s'exécute immédiatement après l'étape précédente.

Action

L'éditeur d'action définit ce que fait l'étape. Les champs Command, Value et Destination disponibles changent selon le Action Type sélectionné.

Action Type	Description
None	L'étape est vide et ne fait rien.
Lighting Output	Agit sur une ou plusieurs sorties d'éclairage (LO1 à LO5). Commandes : Set Value %, Recall Scene.
Control Outputs	Agit sur une ou plusieurs sorties de contrôle (CO1 à CO5). Commandes : Set Occupied, Set Unoccupied, Set Value %, Recall Scene, Daylight Start, Daylight Stop, Set Power Limit %, Set Override Time, Set Sensor Allowed.
Sequence	Contrôle une autre séquence choisie dans la destination. Commandes : Start, Stop, Pause, Resume.
Sequence (Any)	Mêmes commandes que Sequence, mais la séquence cible provient du champ Value au lieu d'une destination fixe.
Digital Input	Détermine si une entrée numérique est autorisée à émettre des commandes. La destination est l'une des 8 entrées physiques ou 6 boutons locaux. Commande : Set Command Allowed.
Network Digital Input	Détermine si une entrée numérique réseau (Network DI 1 à Network DI 16) est autorisée à émettre des commandes. Commande : Set Command Allowed.
Schedule	Contrôle un horaire choisi dans la destination. Commandes : Enable, Disable, Pause, Resume. Enable et Disable sont enregistrés dans l'appareil. Pause et Resume sont temporaires et effacés au redémarrage.

Contrôle manuel

Les boutons du bas exécutent la séquence sélectionnée sur l'appareil.

Bouton	Action
Start	Exécute la séquence sélectionnée à partir de sa première étape.
Stop	Arrête la séquence sélectionnée.
Pause	Met en pause la séquence sélectionnée à son étape courante.
Resume	Reprend une séquence en pause.

Lecture et écriture

Utilisez Read pour charger la configuration de séquence actuelle depuis l'appareil, et Write pour renvoyer la configuration modifiée vers l'appareil.
