Scénarios
Aperçu
Le contrôleur de pièce peut être configuré rapidement en utilisant l'interrupteur dipswitch SCENARIOS à 8 positions ou via le logiciel de configuration.
Pour une configuration simple et rapide, utilisez l'interrupteur dipswitch SCENARIOS physique. Si une personnalisation avancée est nécessaire, utilisez le logiciel de configuration.
Un scénario est une combinaison prédéfinie des paramètres de contrôle de la pièce, incluant :
- Le nombre de pièces contrôlées
- La durée pendant laquelle les lumières restent allumées après que la pièce devient inoccupée
- Si les lumières s'allument automatiquement
- Le niveau d'éclairage utilisé lorsque la pièce est occupée
- Le niveau d'éclairage utilisé lorsque la pièce est inoccupée
- Si la gestion de la lumière du jour est activée
- Le comportement des interrupteurs muraux
Chacune des huit positions de l'interrupteur dipswitch SCENARIOS contrôle un aspect du fonctionnement de la pièce. Le réglage de chaque position sur ON ou OFF crée un profil opérationnel complet pour la pièce.
Reportez-vous aux Détails des Scénarios pour une description complète de toutes les entrées et sorties utilisées par les scénarios.
Fonctionnement des scénarios
Chaque position du dipswitch correspond à un paramètre opérationnel spécifique :
- Position 1 – Type de pièce (une pièce ou deux pièces)
- Position 2 – Délai d'extinction par présence
- Position 3 – Mode du détecteur de présence
- Position 4 – Niveau d'éclairage lorsque la pièce est occupée
- Position 5 – Niveau d'éclairage lorsque la pièce est inoccupée
- Position 6 – Gestion de la lumière du jour
- Position 7 – Mode des interrupteurs
- Position 8 – Mode des interrupteurs
Ensemble, ces positions forment un identifiant unique de scénario, par exemple : RT1-TDS-OSO-OCH-UCO-DL0-SM1.
Cet identifiant fournit une représentation concise de tous les comportements opérationnels sélectionnés.
Diagramme de flux des événements d'occupation de scénario
Ce diagramme de flux montre comment le SCÉNARIO gère l'éclairage en fonction des événements des détecteurs de présence. Il illustre les décisions depuis la détection par le détecteur et la régulation selon la lumière naturelle jusqu'au niveau final de sortie de l'éclairage.

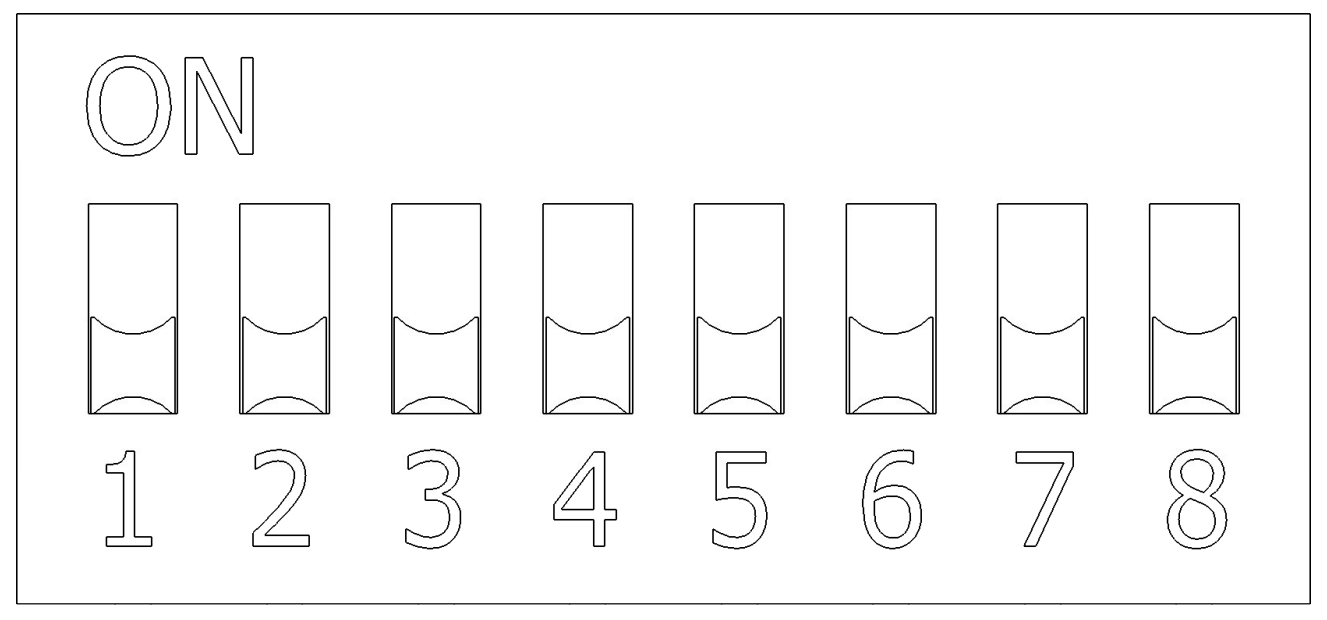

Positions par défaut en usine
Par défaut, toutes les positions sont réglées sur OFF.
Cela correspond au scénario : RT1-TDS-OSO-OCH-UCO-DL0-SM1.
En pratique, cela signifie :
- Une pièce
- Temporisation d'occupation de 20 minutes
- Les lumières s'allument automatiquement
- Niveau d'éclairage de 100% lorsque la pièce est occupée
- Les lumières s'éteignent lorsque la pièce est inoccupée
- Gestion de la lumière du jour désactivée
- Mode standard pour les interrupteurs muraux
Cette configuration par défaut convient à la plupart des installations standard pour une seule pièce.
Utilisation de l'interrupteur dipswitch
L'interrupteur dipswitch SCENARIOS comporte huit positions. Chaque position contrôle un aspect spécifique du comportement de contrôle de la pièce. Le réglage d'une position sur ON ou OFF met immédiatement à jour le fonctionnement du contrôleur de pièce.
Position 1 – Type de pièce
Détermine si une ou deux pièces sont contrôlées par le scénario.
Lorsque deux pièces sont configurées, les deux pièces doivent nécessiter un comportement de contrôle similaire. Le mode deux pièces affecte principalement le comportement et les actions des interrupteurs muraux.
- OFF (
RT1) : Contrôle une pièce - ON (
RT2) : Contrôle deux pièces
Position 2 – Délai d'extinction par présence
Détermine combien de temps les lumières restent allumées après que la pièce devient inoccupée.
Après ce délai, le niveau de lumière UCO ou UCM est appliqué.
- OFF (
TDS) : Délai court – les lumières restent allumées 20 minutes - ON (
TDL) : Délai long – les lumières restent allumées 40 minutes
Position 3 – Mode du détecteur de présence
Détermine si les lumières s'allument automatiquement en fonction de la présence détectée par le détecteur.
- OFF (
OSO) : Mode présence – les lumières s'allument (OCHouOCM) automatiquement lorsque la pièce devient occupée et s'éteignent automatiquement (UCOouUCM) lorsqu'elle est inoccupée - ON (
OSV) : Mode absence – les lumières doivent être allumées manuellement mais s'éteignent automatiquement (UCOouUCM) lorsqu'elles sont inoccupées
En mode absence (OSV), lorsque la pièce devient vacante, une période de grâce de 15 secondes commence. Si l'occupant revient pendant cette période, les lumières sont automatiquement rétablies à leur niveau précédent sans nécessiter d'action manuelle. La gestion de la lumière du jour est également relancée si elle était active.
Position 4 – Niveau d'éclairage lorsqu'occupée
Détermine le niveau d'éclairage lorsque la pièce est occupée.
Cela s'applique lorsque le détecteur de présence contrôle les lumières (OSO) selon l'occupation de la pièce.
- OFF (
OCH) : Élevé – 100% de luminosité lorsque la pièce est occupée, ou maintien d'un éclairement de consigne de 400 lux si la gestion de la lumière du jour (DL1) est activée - ON (
OCM) : Moyen – 50% de luminosité lorsque la pièce est occupée, ou maintien d'un éclairement de consigne de 250 lux si la gestion de la lumière du jour (DL1) est activée
Position 5 – Niveau d'éclairage lorsqu'inoccupée
Détermine le niveau d'éclairage lorsque la pièce devient inoccupée.
Cela s'applique lorsque le détecteur de présence contrôle les lumières lorsque la pièce devient inoccupée.
- OFF (
UCO) : Les lumières s'éteignent lorsque la pièce est inoccupée - ON (
UCM) : Moyen – 50% de luminosité lorsque la pièce est inoccupée
Position 6 – Gestion de la lumière du jour
Détermine si la gestion de la lumière du jour est activée.
- OFF (
DL0) : Gestion de la lumière du jour désactivée - ON (
DL1) : Les lumières s'ajustent automatiquement en fonction de la lumière naturelle
Positions 7 et 8 – Mode des interrupteurs
Détermine le comportement des interrupteurs muraux.
Sélectionnez comment les interrupteurs muraux contrôlent la pièce. Les options dépendent du nombre de boutons, du nombre de pièces, de l'activation de la gestion de la lumière du jour et du schéma de contrôle global (voir les Détails des Scénarios pour une description complète).
Détails des scénarios
Les scénarios prédéfinis de fonctionnement peuvent être sélectionnés via le commutateur DIP 8 positions SCÉNARIOS ou via le logiciel de configuration.
Un ID SCÉNARIOS complet est formé par les différentes sélections de position, séparées par des tirets
(par exemple, RT1-TDS-OSO-OCH-UCO-DL0-SM1).
Les positions par défaut en usine pour le commutateur DIP 8 positions SCÉNARIOS sont toutes sur OFF, correspondant à l'ID RT1-TDS-OSO-OCH-UCO-DL0-SM1.
Commutateur DIP
Le commutateur DIP SCENARIOS (DIP switch) possède huit positions et permet de sélectionner les différents scénarios.

Positions ID
| Position | ID | Nom | Valeur OFF | Valeur ON |
|---|---|---|---|---|
| 1 | RT | Type de pièce | RT1 — Une pièce | RT2 — Deux pièces |
| 2 | TD | Délai de temporisation | TDS — Délai court | TDL — Délai long |
| 3 | OS | Détecteur d'occupation | OSO — Mode présence | OSV — Mode absence |
| 4 | OC | Commande occupée | OCH — Niveau élevé occupé | OCM — Niveau moyen occupé |
| 5 | UC | Commande inoccupée | UCO — Niveau éteint inoccupé | UCM — Niveau moyen inoccupé |
| 6 | DL | Lumière du jour | DL0 — La lumière du jour n'est pas disponible | DL1 — La Lumière du jour est disponible |
| 7, 8 | SM | Mode des interrupteurs | Voir les détails de SM ci-dessous | Voir les détails de SM ci-dessous |
RT - Type de pièce
| Position | Valeur | ID | Nombre | Description |
|---|---|---|---|---|
| 1 | OFF | RT1 | 0 | Une pièce. |
| 1 | ON | RT2 | 1 | Deux pièces. |
RT1 - Une pièce
Lorsque cette option est sélectionnée, elle contrôle une seule pièce avec un seul état de présence et possiblement une seule zone de lumière du jour.
Pièce 1
- L'entrée d'occupation est nommée DI5 - OCCUPANCY 1 et QUICK CONNECT 1 (QC).
- L'entrée du niveau de luminosité est appelée AI1 - DAYLIGHT 1 et QUICK CONNECT 1 (QC).
- Les entrées d'interrupteur dépendent du mode
SMsélectionné.
RT2 - Deux pièces
Lorsque cette option est sélectionnée, elle contrôle deux pièces, chacune avec un seul état de présence et possiblement une seule zone de lumière du jour.
Pièce 1
- L'entrée d'occupation est nommée DI5 - OCCUPANCY 1 et QUICK CONNECT 1 (QC).
- L'entrée du niveau de luminosité est appelée AI1 - DAYLIGHT 1 et QUICK CONNECT 1 (QC).
- Les entrées d'interrupteur dépendent du mode
SMsélectionné.
Pièce 2
- L'entrée de présence est nommée DI8 - OCCUPANCY 2.
- L'entrée de niveau de lumière est nommée AI2 - DAYLIGHT 2.
- Les entrées d'interrupteur dépendent du mode
SMsélectionné.
TD - Délai de temporisation
| Position | Valeur | ID | Nombre | Description |
|---|---|---|---|---|
| 2 | OFF | TDS | 0 | Délai court. Le délai de présence est configuré à 20 minutes. |
| 2 | ON | TDL | 2 | Délai long. Le délai de présence est configuré à 40 minutes. |
OS - Détecteur d'occupation
| Position | Valeur | ID | Nombre | Description |
|---|---|---|---|---|
| 3 | OFF | OSO | 0 | Le détecteur d'occupation est en mode présence. Les états occupé et inoccupé du détecteur sont utilisés pour le contrôle. |
| 3 | ON | OSV | 4 | Le détecteur d'occupation est en mode absence. Seul l'état inoccupé du détecteur est utilisé pour le contrôle. |
Période de grâce (mode absence)
Lorsque le mode absence (OSV) est sélectionné, une période de grâce de 15 secondes est automatiquement activée après l'expiration du délai de présence (TDS ou TDL).
Si l'espace redevient occupé pendant cette période de grâce, les lumières sont automatiquement rétablies à leur niveau précédent sans nécessiter d'action manuelle. La gestion de la lumière du jour reprend également si elle était active. Si la période de grâce expire sans réoccupation, la commande d'inoccupation (UCO ou UCM) prend plein effet.
OC - Commande occupée
| Position | Valeur | ID | Nombre | Description |
|---|---|---|---|---|
| 4 | OFF | OCH | 0 | Niveau élevé occupé. Le niveau occupé est de 100 %, ou maintien d'un éclairement de consigne de 400 lux si DL1 est sélectionné. |
| 4 | ON | OCM | 8 | Niveau moyen occupé. Le niveau occupé est de 50 %, ou maintien d'un éclairement de consigne de 250 lux si DL1 est sélectionné. |
UC - Commande non occupée
| Position | Valeur | ID | Nombre | Description |
|---|---|---|---|---|
| 5 | OFF | UCO | 0 | Niveau éteint inoccupé. Le niveau inoccupé est OFF. |
| 5 | ON | UCM | 16 | Niveau moyen inoccupé. Le niveau inoccupé est de 50 %. |
DL - Lumière du jour
| Position | Valeur | ID | Nombre | Description |
|---|---|---|---|---|
| 6 | OFF | DL0 | 0 | La lumière du jour n'est pas disponible. |
| 6 | ON | DL1 | 32 | La lumière du jour est disponible. |
SM - Mode des interrupteurs
Positions
| Position 7 | Position 8 | ID | Nombre | Support |
|---|---|---|---|---|
| OFF | OFF | SM1 | 0 | 2 boutons, 4 boutons |
| ON | OFF | SM2 | 64 | 2 boutons, 4 boutons |
| OFF | ON | SM3 | 128 | 4 boutons |
| ON | ON | SM4 | 192 | 4 boutons (RT1 + DL1 seulement) |
Commandes
| ID | RT | SWITCH #1 | SWITCH #2 | SWITCH #3 | SWITCH #4 |
|---|---|---|---|---|---|
SM1 | RT1 | ON / Up [lo1, lo3] Start Daylight / Up [lo1] | OFF / Down [lo1, lo3] | ON / Up [lo2, lo4] | OFF / Down [lo2, lo4] |
RT2 | ON / Up [lo1, lo3] Start Daylight / Up [lo1] | OFF / Down [lo1, lo3] | ON / Up [lo2, lo4] Start Daylight / Up [lo2] | OFF / Down [lo2, lo4] | |
SM2 | RT1 | Last Level / Up [lo1, lo3] Start Daylight / Up [lo1] | OFF / Down [lo1, lo3] | Last Level / Up [lo2, lo4] | OFF / Down [lo2, lo4] |
RT2 | Last Level / Up [lo1, lo3] Start Daylight / Up [lo1] | OFF / Down [lo1, lo3] | Last Level / Up [lo2, lo4] Start Daylight / Up [lo2] | OFF / Down [lo2, lo4] | |
SM3 | RT1 | ON [lo1, lo3, lo2, lo4] Start Daylight [lo1] | Up [lo1, lo3, lo2, lo4] | Down [lo1, lo3, lo2, lo4] | OFF [lo1, lo3, lo2, lo4] |
RT2 | *Réservé | *Réservé | *Réservé | *Réservé | |
SM4 | RT1 | Start Daylight / Up [lo1] | OFF / Down [lo1, lo3] | Start Daylight / Up [lo2] | OFF / Down [lo2, lo4] |
RT2 | *Réservé | *Réservé | *Réservé | *Réservé |
*lo1 fait référence à la sortie 0-10V #1
*lo2 fait référence à la sortie 0-10V #2
*lo3 fait référence à la sortie OCC
*lo4 fait référence aux sorties RECEPT et EMRGY LIGHT CTRL
*Réservé pour une utilisation future (Toutes les commandes SWITCH sont NON DÉFINIES).
SM4 n'est défini que pour RT1 + DL1. Il active la récupération de lumière du
jour sur les deux zones de contrôle à partir d'un seul détecteur d'occupation
(DI5 - OCCUPANCY 1) et d'une seule sonde de lumière (AI1 - DAYLIGHT 1).
Les deux zones rappellent la scène occupée lors d'une détection, et SWITCH #1 /
SWITCH #3 démarrent chacun la lumière du jour sur leur zone. Toute autre combinaison
avec SM4 est réservée (toutes les commandes SWITCH sont NON DÉFINIES, pas de
lumière du jour sur la deuxième zone).
