Câblages typiques

Les câblages suivants ne sont que des exemples. Reportez-vous également à la documentation des accessoires connectés pour connaître leurs spécifications complètes et les exigences de câblage.

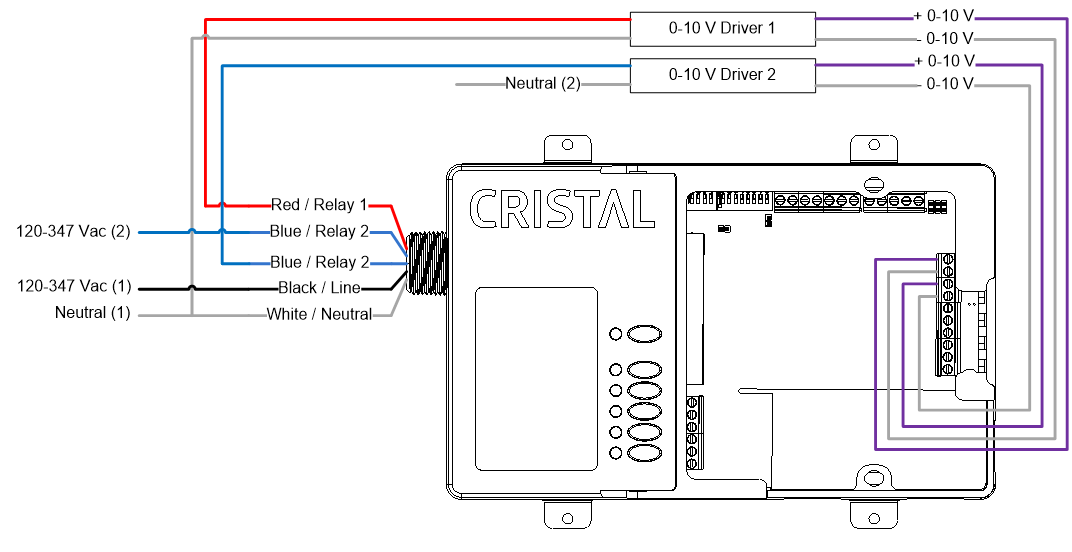

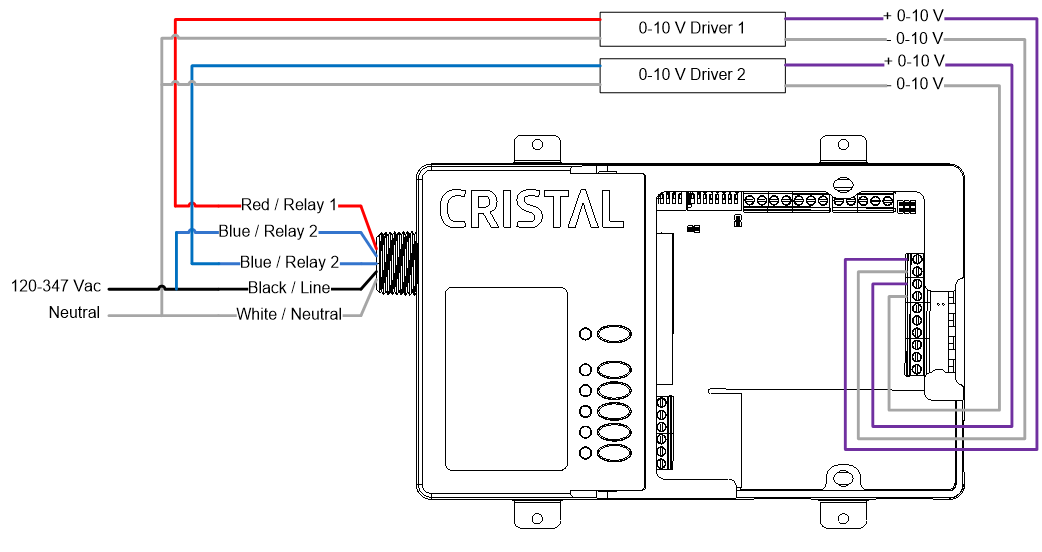

Câblage des drivers 0-10 V (Circuit indépendant)

Câblage des drivers 0-10 V (un seul neutre)

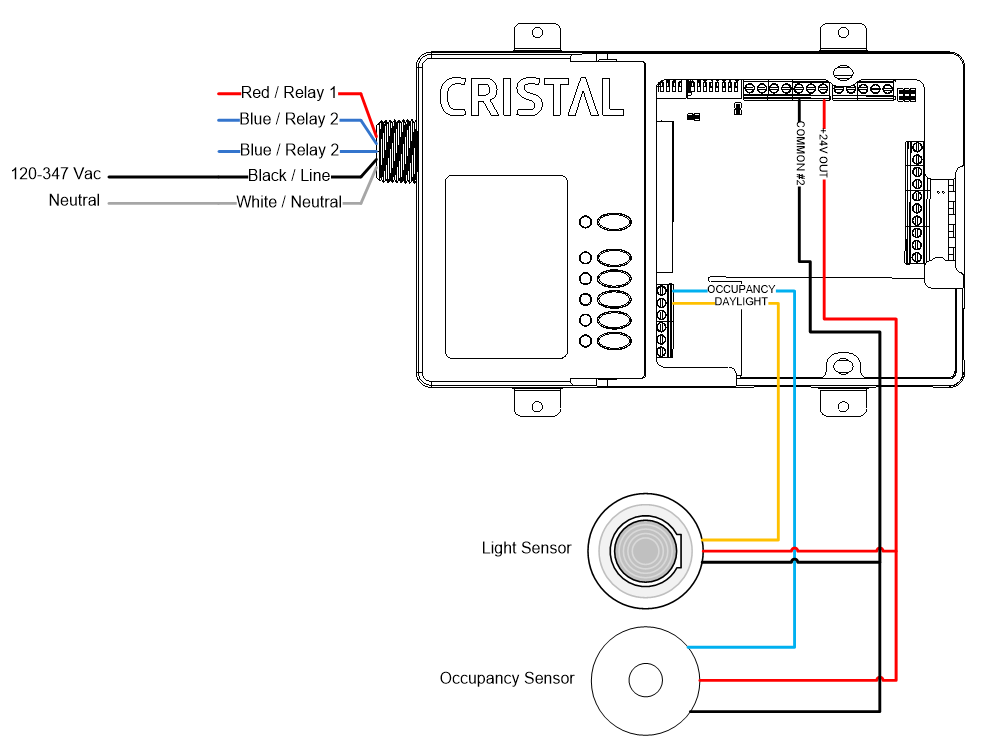

Câblage des détecteurs

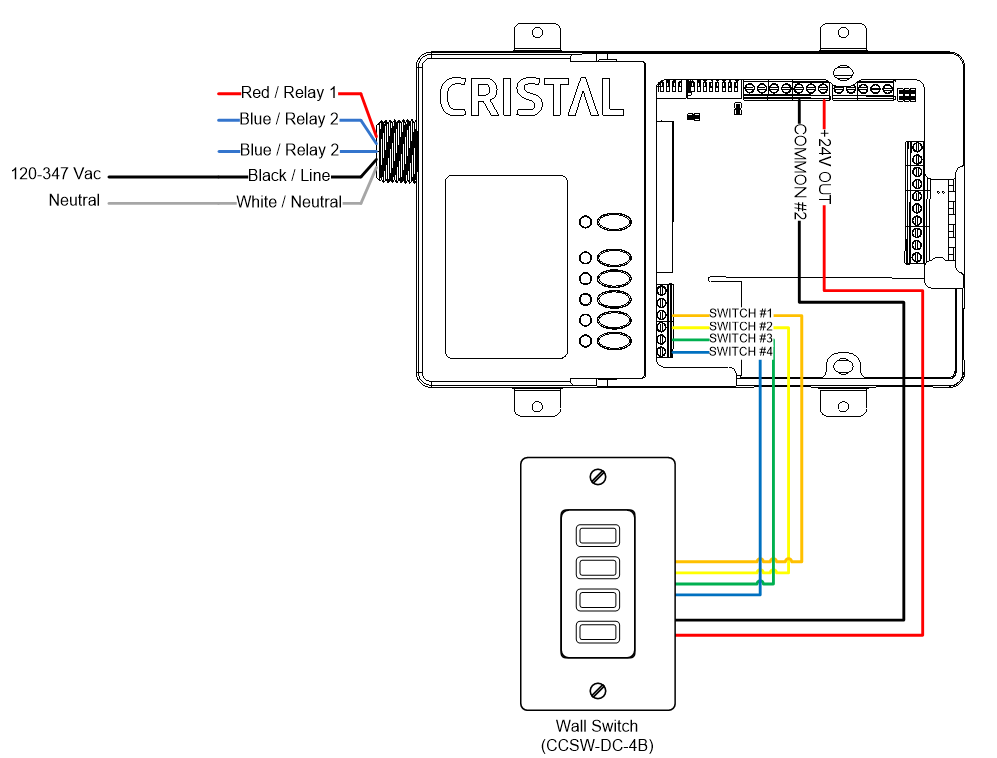

Câblage d'interrupteur mural

Câblage d'entrée à contact sec (commun indépendant)

Les entrées DI7 - AUX IN 2 et DI6 - AUX IN 1 peuvent être utilisées avec un commun indépendant. Lorsqu’utilisé avec un commun indépendant, n'installez pas le cavalier INT. GND.

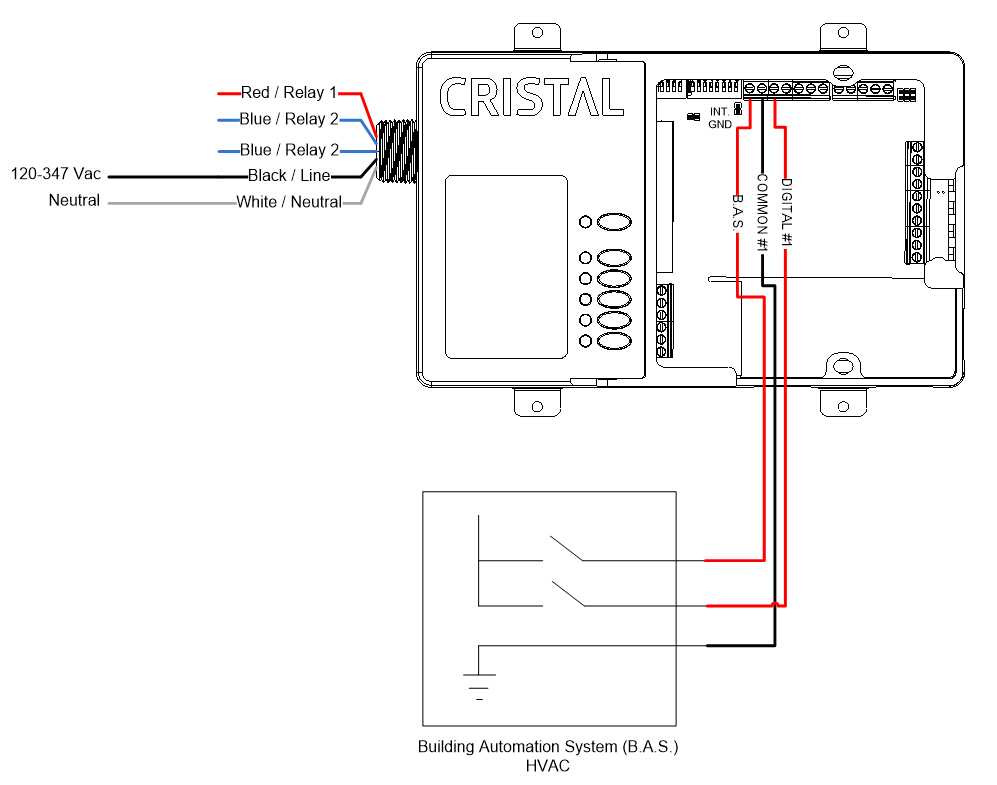

Câblage d'entrée à contact sec (commun interne)

Les entrées DI7 - AUX IN 2 et DI6 - AUX IN 1 peuvent être utilisées avec un commun indépendant. Lorsqu’utilisées avec le commun interne, installez le cavalier INT. GND.

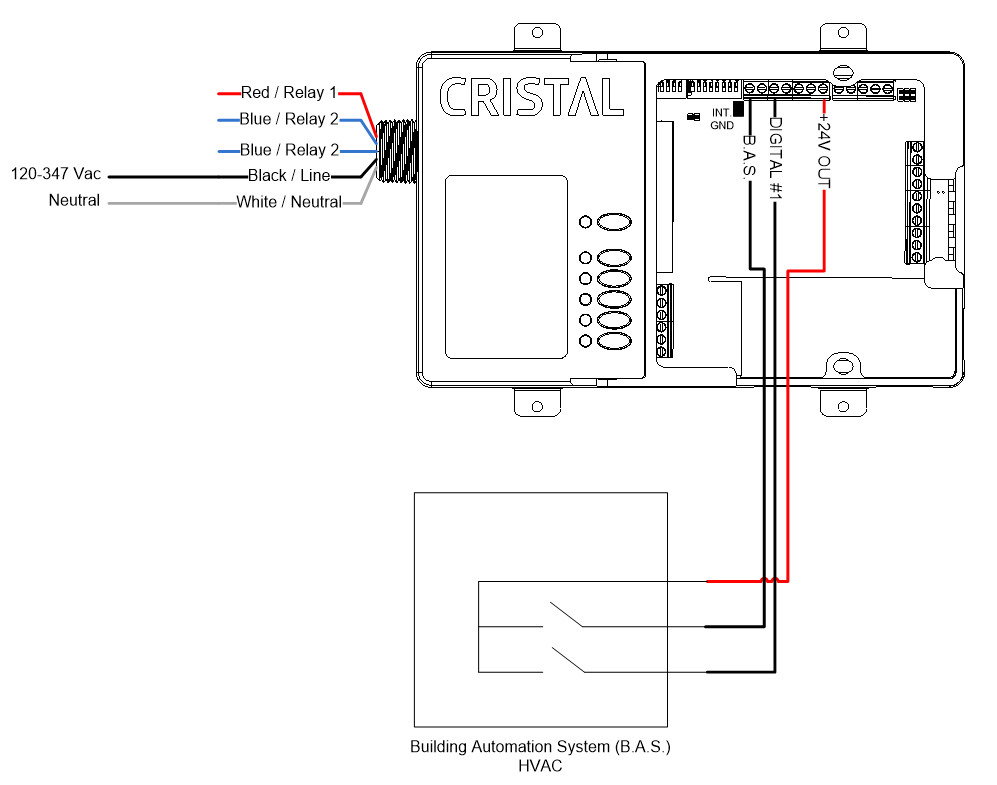

Câblage de l'entrée contact sec #2

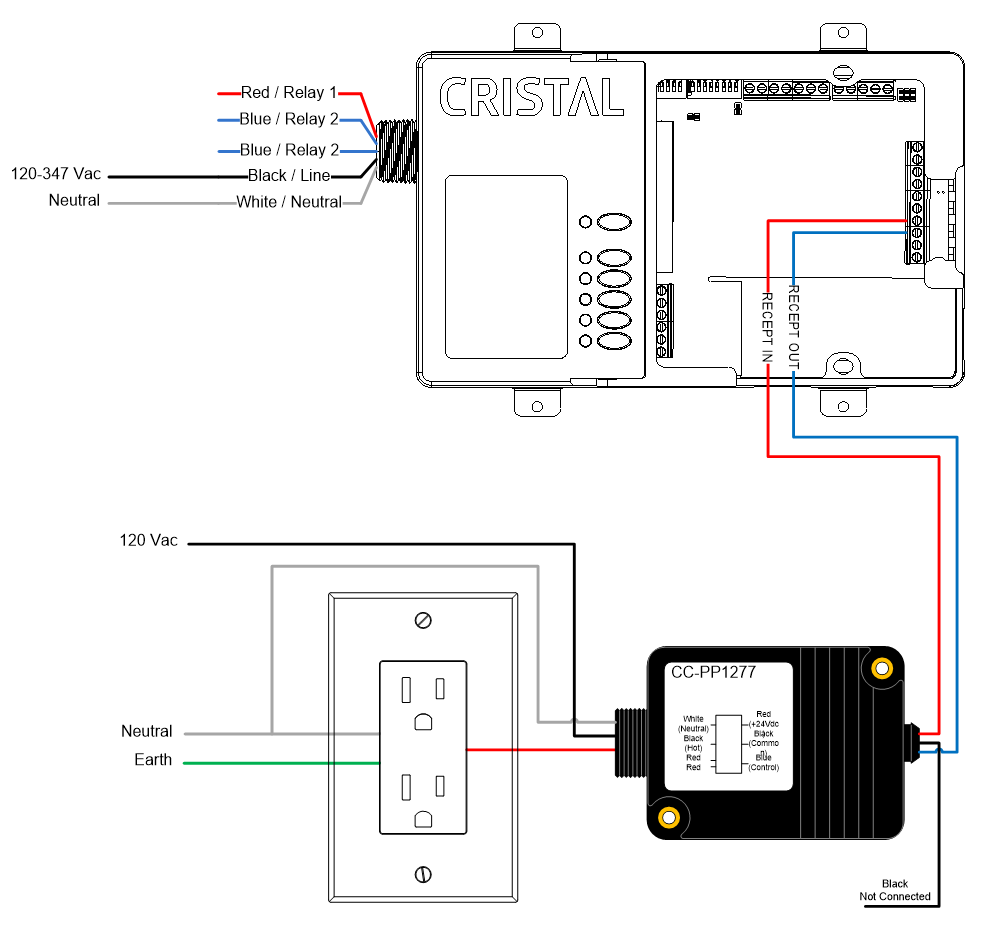

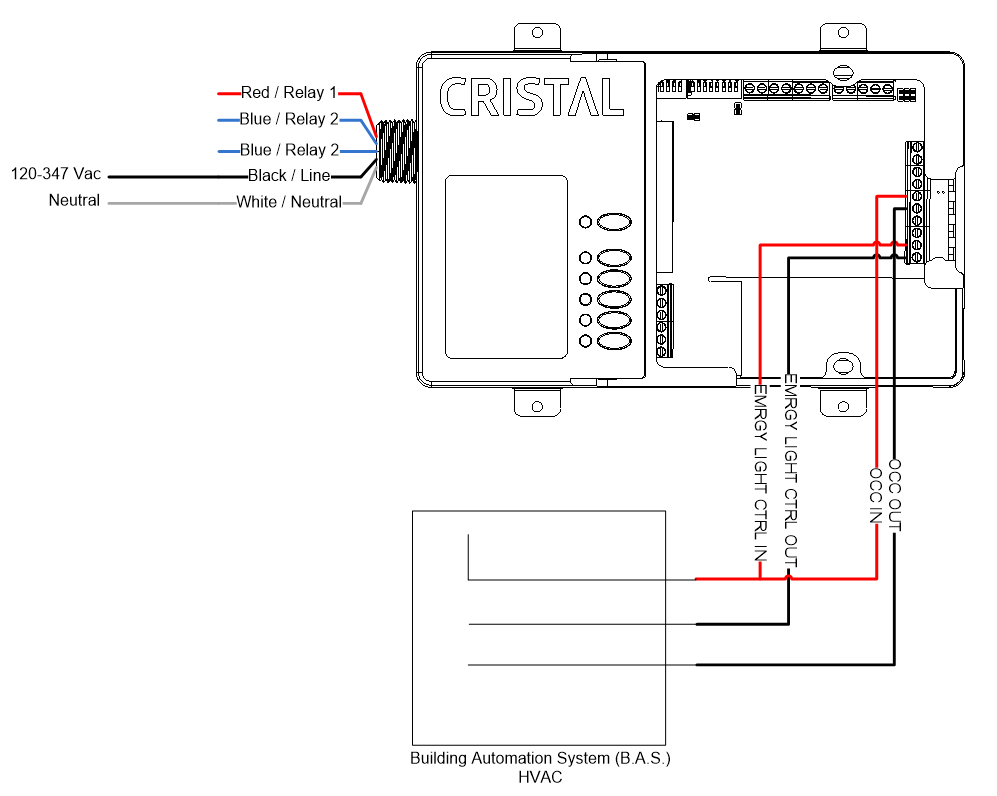

Câblage de prise électrique avec la sortie contact sec

Câblage des sorties à contact sec

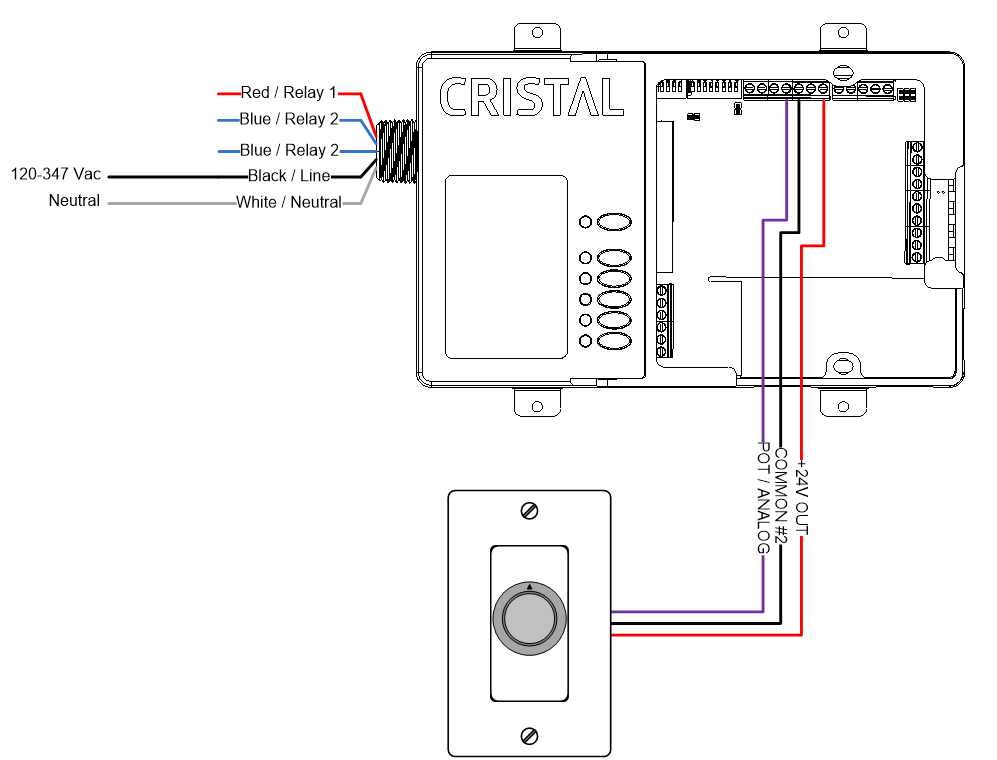

Câblage de potentiomètre

L'entrée AI2 - DAYLIGHT 2 est à utiliser avec un signal analogique 0-10 Vcc.

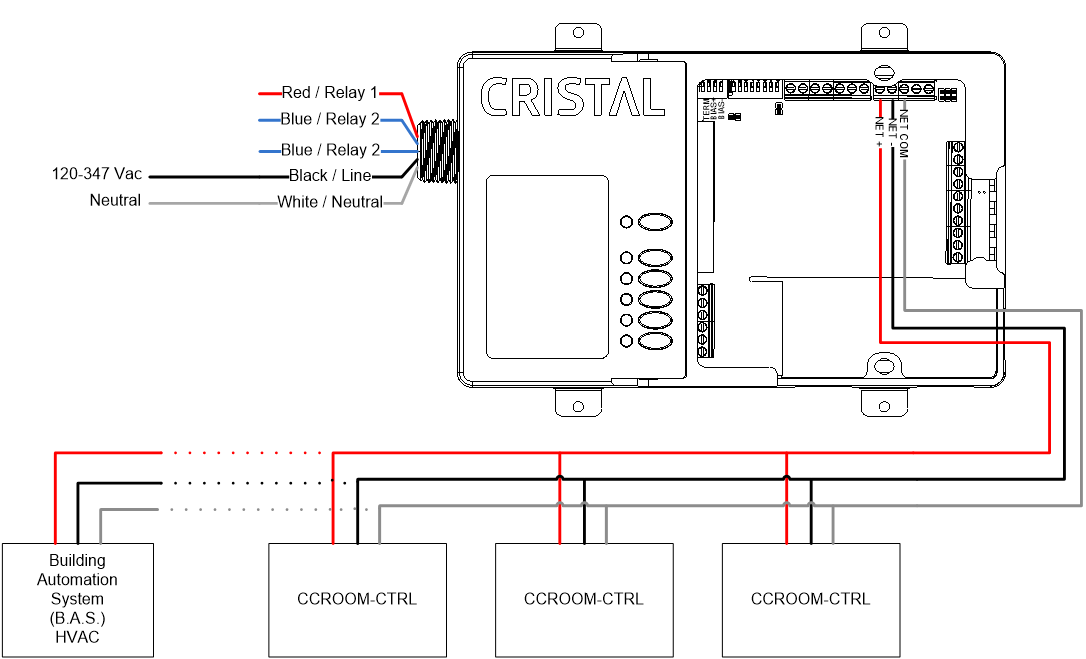

Câblage BACnet MS/TP

Voir la section BACnet MS/TP, pour la sélection de câbles appropriés et le câblage d'un réseau BACnet MS/TP.

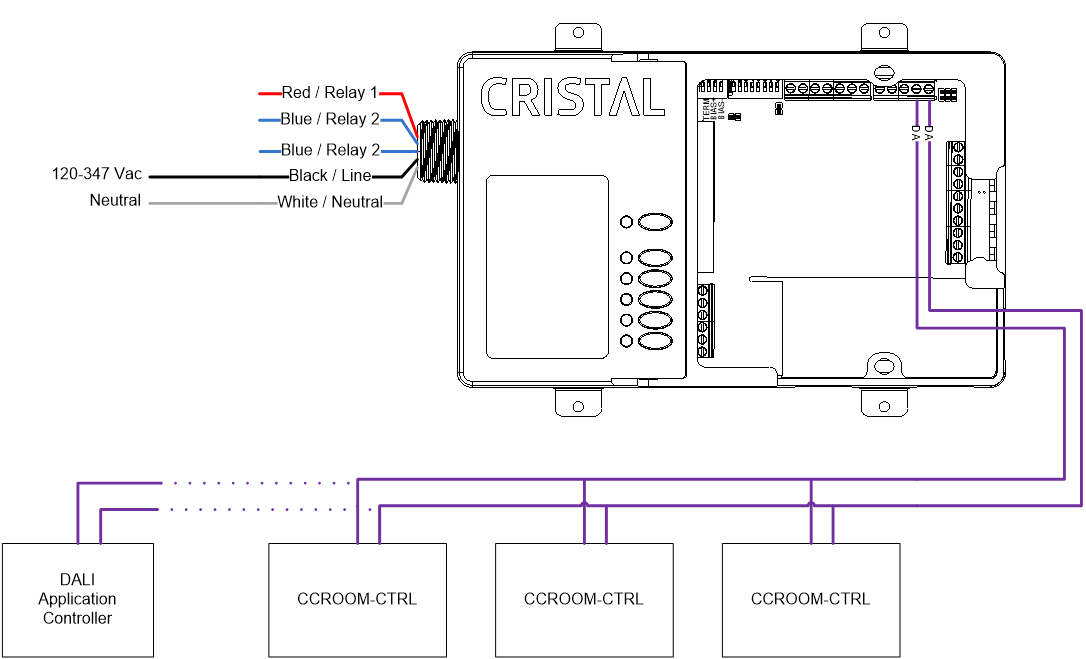

Câblage DALI

Voir la section DALI, pour la sélection de câbles appropriés et le câblage d'un réseau DALI.
