Sortie d'éclairage (LO)

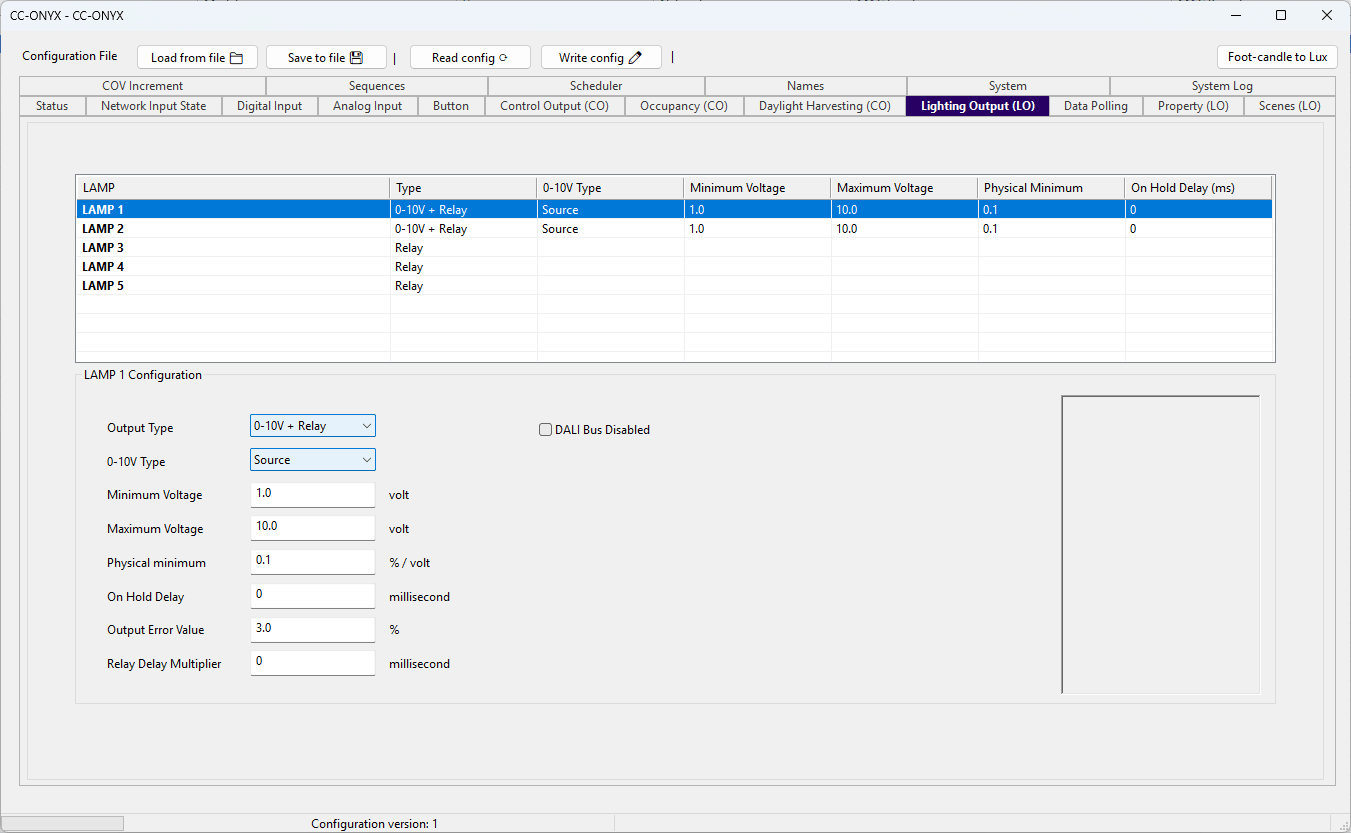

L'onglet Sortie d'éclairage configure les cinq sorties d'éclairage, LAMP 1 à LAMP 5. La liste en haut affiche chaque sortie avec ses réglages actuels. Sélectionnez une ligne pour la modifier dans le panneau Configuration ci-dessous.

Liste des sorties d'éclairage

Colonne	Description
LAMP	Nom de la sortie d'éclairage (LAMP 1 à LAMP 5).
Type	Type de sortie pilotant la charge (Relay ou 0-10V + Relay).
0-10V Type	Indique si la sortie 0-10V est en mode Sink ou Source. Affiché uniquement pour les sorties utilisant la sortie 0-10V.
Minimum Voltage	Valeur minimale de la sortie 0-10V, en volts.
Maximum Voltage	Valeur maximale de la sortie 0-10V, en volts.
Physical Minimum	Tension utilisée pour éteindre la sortie à l'aide du relais.
On Hold Delay (ms)	Délai de maintien appliqué lorsque la sortie passe de OFF à ON, en millisecondes.

Configuration

Modifiez la sortie d'éclairage sélectionnée à l'aide des champs du panneau Configuration. Le titre du panneau indique quelle sortie est en cours de modification, par exemple LAMP 1 Configuration. Les champs applicables dépendent du Output Type sélectionné.

Champ	Description
Output Type	Activez la sortie 0-10V (0-10V + Relay) ou désactivez-la (Relay).
0-10V Type	Activez la sortie 0-10V en mode Sink ou Source. S'applique uniquement lorsque la sortie 0-10V est activée.
Minimum Voltage	Valeur minimale de la sortie 0-10V, en volts. Plage de 0.0 à 10.0 V.
Maximum Voltage	Valeur maximale de la sortie 0-10V, en volts. Plage de 0.0 à 10.0 V.
Physical minimum	Tension utilisée pour éteindre la sortie à l'aide du relais, en volts. Plage de 0.0 à 10.0 V. Cette valeur correspond au Physical Minimum Level lors de l'utilisation de DALI.
On Hold Delay	Temps pendant lequel la sortie reste à son maximum avant d'atteindre le niveau requis lorsque la sortie passe de OFF à ON, en millisecondes. Cela réchauffe les tubes lors de l'allumage. Cette valeur est habituellement 0 pour les lampes DEL.
Output Error Value	Différence maximale permise entre la commande 0-10V et la mesure de retour avant que la sortie soit signalée en erreur, en volts. Lorsqu'elle est dépassée, la propriété reliability des objets BACnet est réglée à no-output et DALI signale un état de défaillance de lampe.
Relay Delay Multiplier	Délai entre l'activation du relais, en millisecondes. Cette valeur est multipliée par l'adresse réseau afin de permettre à chaque appareil d'avoir un temps d'action différent.
DALI Bus Disabled	Lorsque cochée, cette sortie n'apparaît pas sur le bus DALI.
BACnet Dim Mode	Transition appliquée aux écritures BACnet sur cette sortie. Fade utilise le fade time configuré, No Fade applique la valeur immédiatement.
