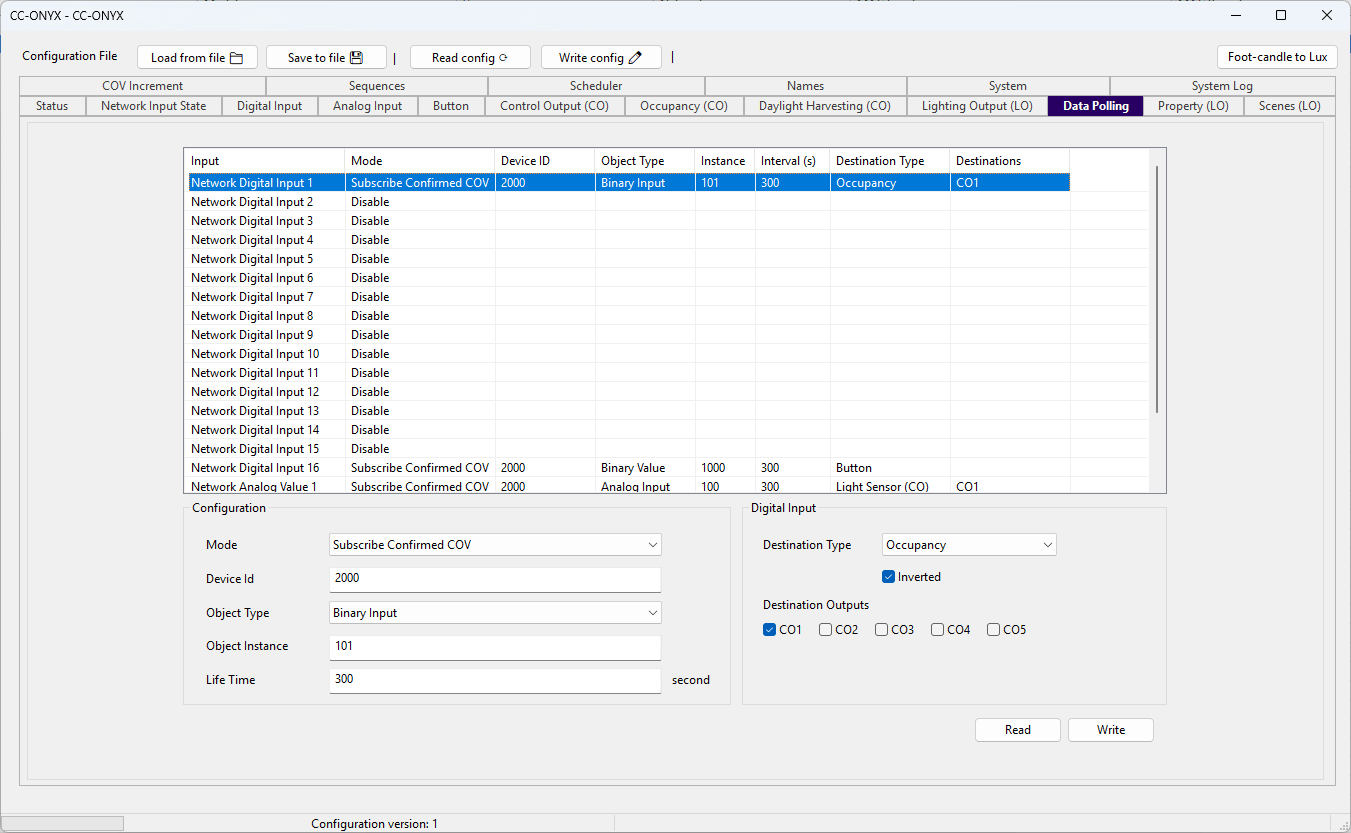

Interrogation des données

L'onglet Interrogation des données configure la façon dont l'appareil lit les valeurs des autres appareils BACnet du réseau. Chaque ligne est une entrée réseau qui peut être alimentée par un abonnement COV ou par des lectures périodiques. La liste en haut affiche chaque entrée avec ses réglages actuels. Sélectionnez une ligne pour la modifier dans le panneau Configuration ci-dessous.

Il y a 20 entrées réseau :

• Network Digital Input 1 à Network Digital Input 16, chacune alimentée par une valeur binaire distante et acheminée vers une destination bouton ou occupation.
• Network Analog Value 1 à Network Analog Value 4, chacune alimentée par une valeur analogique distante et acheminée vers une destination capteur de lumière ou potentiomètre.

Liste des entrées

Colonne	Description
Input	Nom de l'entrée réseau (Network Digital Input 1 à Network Digital Input 16, Network Analog Value 1 à Network Analog Value 4).
Mode	Mode d'acquisition de l'entrée (Disable, Subscribe Confirmed COV, Subscribe Unconfirmed COV ou Polling / COV without subscription).
Device ID	Identifiant de l'appareil distant.
Object Type	Type d'objet BACnet lu sur l'appareil distant.
Instance	Numéro d'instance de l'objet distant.
Interval (s)	Durée de vie de l'abonnement COV, ou intervalle d'interrogation, en secondes.
Destination Type	Où la valeur acquise est acheminée (Button, Occupancy, Light Sensor (CO) ou Potentiometer (LO)).
Destinations	Sorties pilotées par la valeur, listées de CO1 à CO5 ou de LO1 à LO5.

Configuration

Modifiez l'entrée sélectionnée à l'aide des champs du panneau Configuration.

Champ	Description
Mode	Mode d'acquisition de l'entrée. Disable désactive l'entrée. Subscribe Confirmed COV et Subscribe Unconfirmed COV s'abonnent aux notifications de changement de valeur de l'objet distant. Polling / COV without subscription lit l'objet distant à intervalle fixe au lieu de s'abonner.
Device Id	Identifiant de l'appareil distant à lire.
Object Type	Type d'objet BACnet à lire (Analog Input, Analog Output, Analog Value, Binary Input, Binary Output, Binary Value, Multi-state Input, Multi-state Output ou Multi-state Value).
Object Instance	Numéro d'instance de l'objet distant.
Life Time / Interval	Durée de vie de l'abonnement COV, en secondes, pour les deux modes Subscribe. Pour le mode Polling / COV without subscription, l'étiquette devient Interval et définit la période de lecture, en secondes.

Destination

Digital Input

Affiché pour Network Digital Input 1 à Network Digital Input 16.

Champ	Description
Destination Type	Où la valeur de l'entrée numérique est acheminée : Disabled, Button ou Occupancy.
Inverted	Lorsque cochée, la valeur reçue est inversée avant d'être appliquée.
Destination Outputs	Cinq cases à cocher, CO1 à CO5, sélectionnant les sorties de contrôle pilotées par la valeur d'occupation. Affiché uniquement lorsque le type de destination est Occupancy.

Analog Value

Affiché pour Network Analog Value 1 à Network Analog Value 4.

Champ	Description
Destination Type	Où la valeur analogique est acheminée : Disabled, Light Sensor (CO) ou Potentiometer (LO).
Destination Outputs	Cinq cases à cocher sélectionnant les sorties pilotées par la valeur. Affiché pour tout type de destination autre que Disabled. Les cases sont étiquetées CO1 à CO5 pour une destination Light Sensor (CO) et LO1 à LO5 pour une destination Potentiometer (LO).

Read et Write

Utilisez Read pour charger la configuration d'interrogation des données actuelle de l'appareil, et Write pour renvoyer la configuration modifiée à l'appareil.
