Entrée numérique

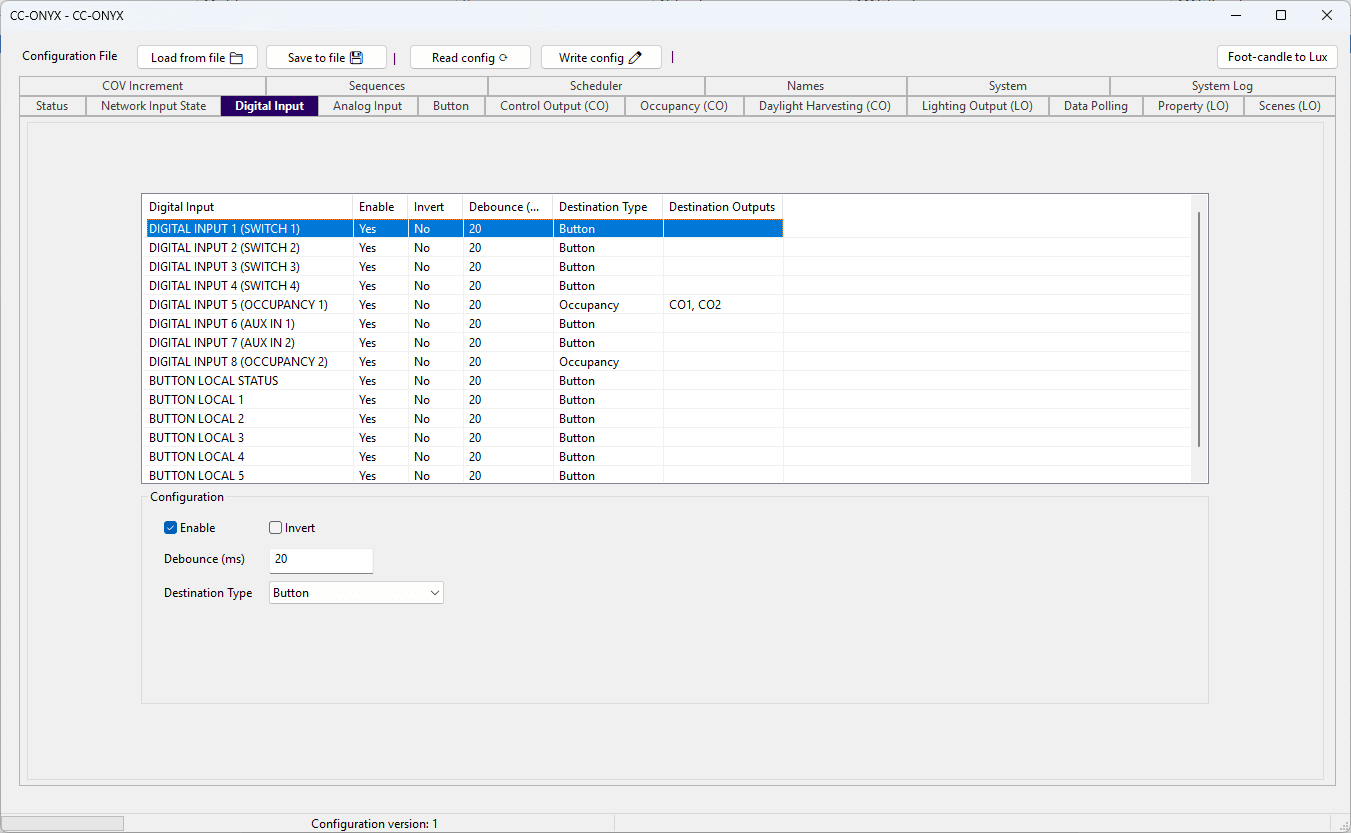

L'onglet Entrée numérique configure la façon dont le contrôleur réagit à ses huit entrées numériques physiques et à ses six boutons locaux. La liste en haut affiche chaque entrée avec ses réglages actuels. Sélectionnez une ligne pour la modifier dans le panneau Configuration ci-dessous.

Liste des entrées

Colonne	Description
Digital Input	Nom de l'entrée. Les entrées 1 à 8 sont les entrées numériques physiques (avec leur rôle matériel entre parenthèses). BUTTON LOCAL STATUS et BUTTON LOCAL 1 à BUTTON LOCAL 5 sont les boutons locaux.
Enable	Indique si le contrôleur traite cette entrée (Yes) ou l'ignore (No).
Invert	Indique si l'état logique rapporté par l'entrée est inversé.
Debounce (ms)	Durée pendant laquelle l'entrée doit rester stable avant qu'un changement d'état soit accepté.
Destination Type	Façon de traiter l'entrée : Button ou Occupancy.
Destination Outputs	Sorties de contrôle pilotées par l'entrée lorsque son type est Occupancy.

Configuration

Modifiez l'entrée sélectionnée à l'aide des champs du panneau Configuration.

Champ	Description
Enable	Indique si le contrôleur traite cette entrée (coché) ou l'ignore (décoché). Lorsque décoché, les autres champs sont désactivés.
Invert	Inverse l'état logique rapporté par cette entrée.
Debounce (ms)	Durée pendant laquelle l'entrée doit rester stable avant que le contrôleur accepte un changement d'état. Plage de 0 à 4095 millisecondes.
Destination Type	Choisissez si l'entrée est traitée comme un appui sur un bouton (Button) ou comme un signal d'occupation (Occupancy).

Sorties de destination

Lorsque Destination Type est réglé à Occupancy, un ensemble de cases CO1 à CO5 apparaît. Cochez chaque sortie de contrôle que cette entrée doit piloter. N'importe quelle combinaison de sorties de contrôle peut être sélectionnée.
