Entrée analogique

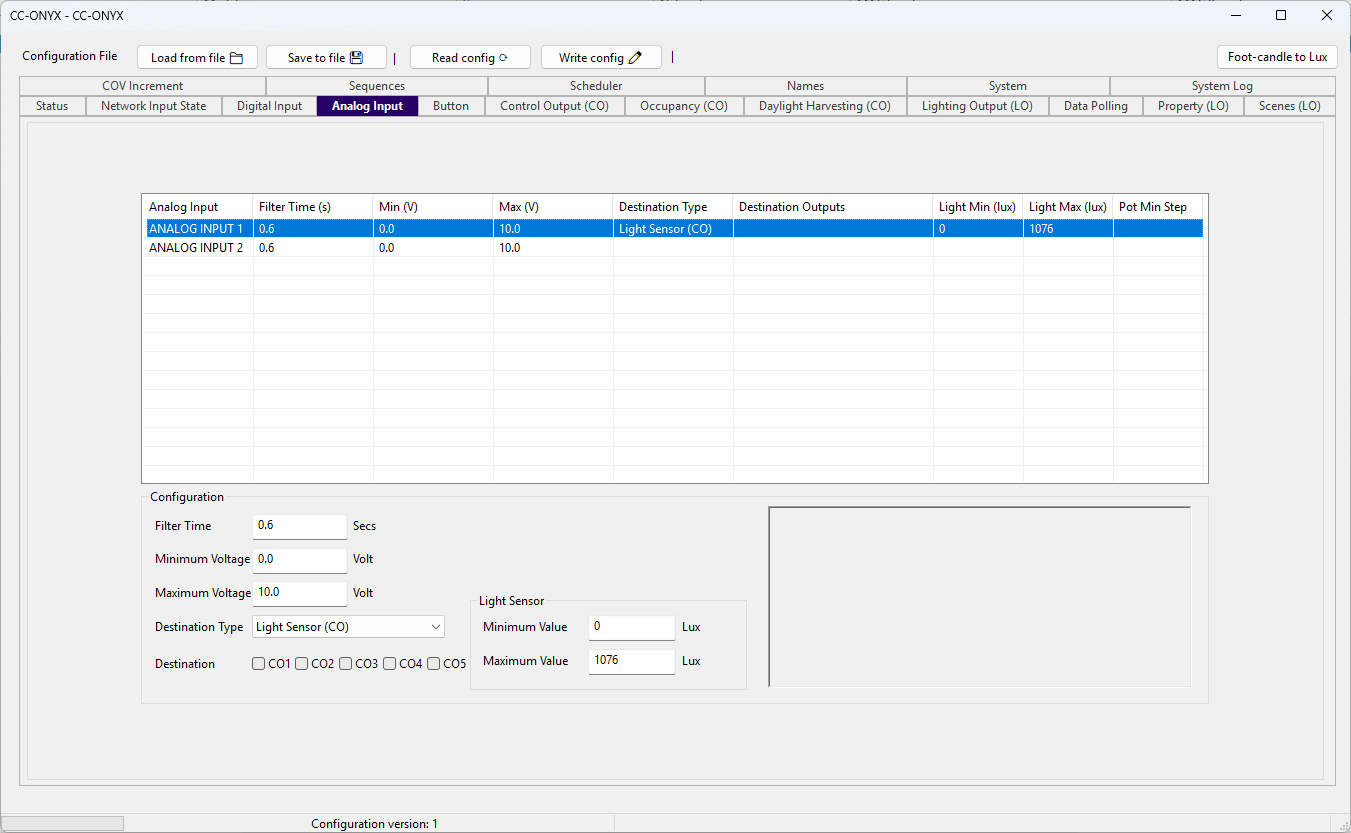

L'onglet Entrée analogique configure la façon dont le contrôleur interprète ses deux entrées analogiques 0-10 Vcc. La liste en haut affiche chaque entrée avec ses réglages actuels. Sélectionnez une ligne pour la modifier dans le panneau Configuration ci-dessous.

Liste des entrées

Colonne	Description
Analog Input	Nom de l'entrée (ANALOG INPUT 1 ou ANALOG INPUT 2).
Filter Time (s)	Constante de temps appliquée pour lisser la tension mesurée, en secondes.
Min (V)	Tension correspondant au bas de la plage de l'entrée.
Max (V)	Tension correspondant au haut de la plage de l'entrée.
Destination Type	Façon d'utiliser l'entrée : Potentiometer (LO) pilote les sorties d'éclairage, Light Sensor (CO) pilote les sorties de contrôle.
Destination Outputs	Sorties pilotées par l'entrée. Sorties d'éclairage (LO) pour un potentiomètre, sorties de contrôle (CO) pour un capteur de lumière.
Light Min (lux)	Niveau de lumière correspondant à la tension minimale. Utilisé uniquement pour un capteur de lumière.
Light Max (lux)	Niveau de lumière correspondant à la tension maximale. Utilisé uniquement pour un capteur de lumière.
Pot Min Step	Variation de tension minimale requise avant que le potentiomètre mette à jour les sorties. Utilisé uniquement pour un potentiomètre.

Configuration

Modifiez l'entrée sélectionnée à l'aide des champs du panneau Configuration. Les champs disponibles dépendent du Destination Type sélectionné.

Champ	Description
Filter Time	Constante de temps appliquée pour lisser la tension mesurée, en secondes.
Minimum Voltage	Tension correspondant au bas de la plage de l'entrée, en volts. Plage de 0.0 à 10.0 V.
Maximum Voltage	Tension correspondant au haut de la plage de l'entrée, en volts. Plage de 0.0 à 10.0 V.
Destination Type	Choisissez si cette entrée analogique pilote les sorties d'éclairage (Potentiometer (LO)) ou les sorties de contrôle (Light Sensor (CO)).
Destination	Les sorties pilotées par cette entrée. N'importe quelle combinaison peut être sélectionnée.

Destination

Lorsqu'un Destination Type est sélectionné, un ensemble de cinq cases apparaît. Leurs libellés suivent le type de destination : LO1 à LO5 pour un potentiomètre, CO1 à CO5 pour un capteur de lumière. Cochez chaque sortie que cette entrée doit piloter.

Potentiomètre

Utilisez le type Potentiometer (LO) pour un bouton de gradation manuel raccordé à l'entrée analogique. La tension mesurée est convertie en un niveau de 0 à 100 pour cent (à l'aide de Minimum Voltage et Maximum Voltage) et appliquée directement aux sorties d'éclairage sélectionnées, de sorte que tourner le bouton fait varier l'intensité des lumières en temps réel.

Lorsque Destination Type est réglé à Potentiometer (LO), un champ Step Value apparaît.

Champ	Description
Step Value	Variation de tension minimale requise avant que le potentiomètre mette à jour les sorties d'éclairage, en volts. Plage de 0.0 à 10.0 V.

Capteur de lumière

Utilisez le type Light Sensor (CO) pour un capteur de niveau de lumière 0-10 Vcc. La tension mesurée est convertie en un niveau de lumière en lux (à l'aide de la plage ci-dessous) et transmise aux sorties de contrôle sélectionnées comme source de lumière du jour, ce qui permet à ces sorties d'effectuer la récupération de lumière naturelle en réduisant l'intensité des lumières à mesure que la lumière ambiante augmente.

Lorsque Destination Type est réglé à Light Sensor (CO), un groupe Light Sensor apparaît pour associer la plage de tension à un niveau de lumière.

Champ	Description
Minimum Value	Niveau de lumière, en lux, correspondant à Minimum Voltage.
Maximum Value	Niveau de lumière, en lux, correspondant à Maximum Voltage.
