Récupération de lumière naturelle (CO)

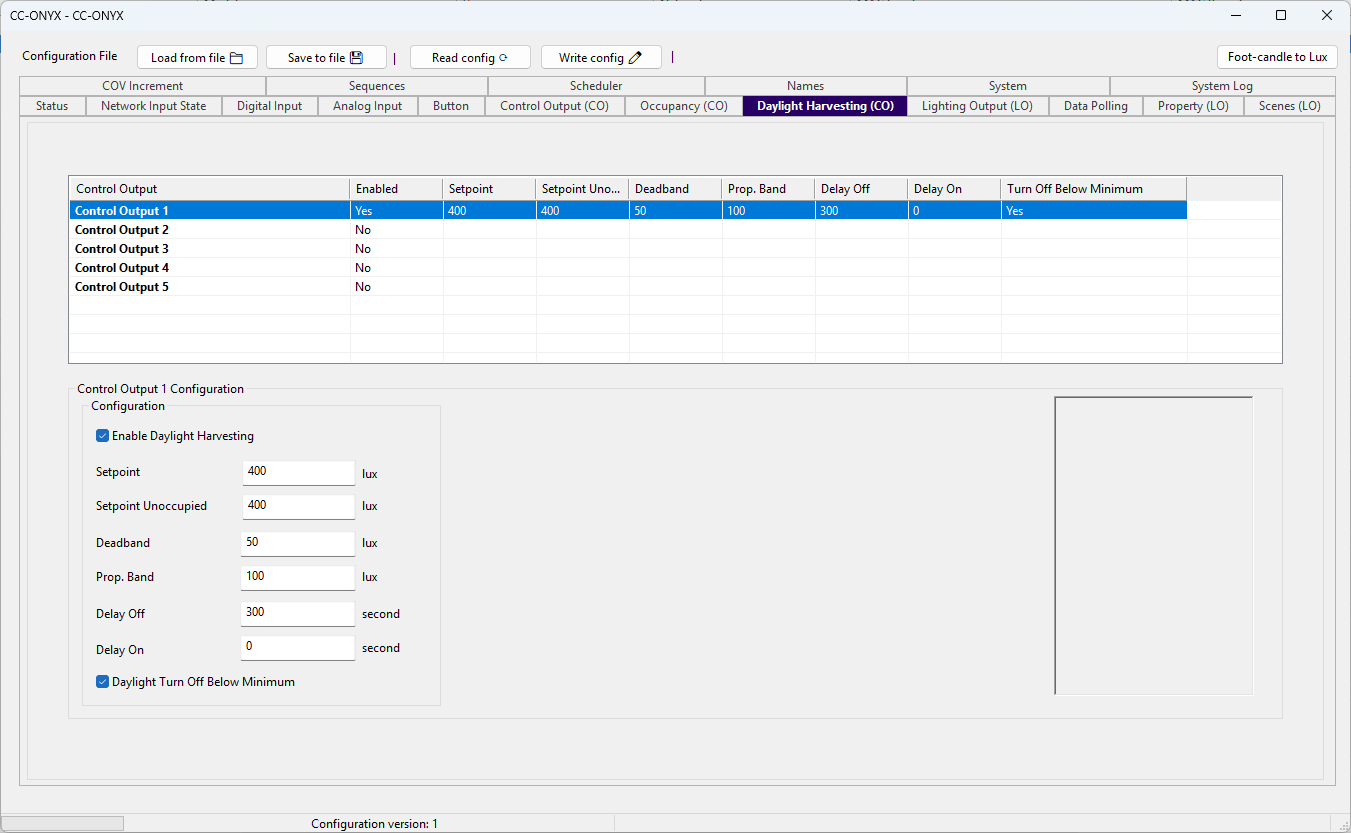

L'onglet Récupération de lumière naturelle configure la façon dont chaque sortie de contrôle utilise le niveau de lumière mesuré (lux) pour maintenir un niveau de lumière cible. La liste du haut affiche chaque sortie de contrôle avec ses réglages de lumière naturelle actuels. Sélectionnez une ligne pour la modifier dans le panneau Configuration ci-dessous.

Liste des sorties de contrôle

Colonne	Description
Control Output	Nom de la sortie de contrôle (Control Output 1 à Control Output 5).
Enabled	Yes lorsque la récupération de lumière naturelle est activée pour cette sortie, No lorsqu'elle est désactivée.
Setpoint	Niveau de lumière cible maintenu lorsque l'espace est occupé, en lux.
Setpoint Unoccupied	Niveau de lumière cible maintenu lorsque l'espace est inoccupé, en lux.
Deadband	Plage autour de la consigne à l'intérieur de laquelle le niveau de sortie n'est pas modifié, en lux.
Prop. Band	Bande proportionnelle utilisée par la boucle de contrôle, en lux.
Delay Off	Temps pendant lequel le calcul de lumière naturelle doit rester à zéro avant que la sortie ne s'éteigne, en secondes.
Delay On	Temps pendant lequel le calcul de lumière naturelle doit rester au-dessus de zéro avant que la sortie ne s'allume, en secondes.
Turn Off Below Minimum	Yes lorsque la sortie peut s'éteindre complètement dès qu'il y a assez de lumière naturelle, No lorsqu'elle atténue seulement jusqu'à son niveau minimum.

Configuration

Champ	Unité	Description
Enable Daylight Harvesting		Lorsque cette case est cochée, le contrôleur ajuste cette sortie de contrôle pour maintenir la consigne de niveau de lumière à partir des lux mesurés. Lorsqu'elle est décochée, la récupération de lumière naturelle est désactivée pour cette sortie.
Setpoint	lux	Niveau de lumière cible maintenu lorsque l'espace est occupé.
Setpoint Unoccupied	lux	Niveau de lumière cible maintenu lorsque l'espace est inoccupé. Une valeur de 0 ou plus est utilisée directement comme consigne inoccupée. Une valeur négative est un décalage signé par rapport à la consigne occupée (par exemple, une consigne occupée de 500 avec -100 donne 400, bornée à 0).
Deadband	lux	Plage autour de la consigne à l'intérieur de laquelle le niveau de sortie n'est pas modifié, ce qui évite les ajustements constants.
Prop. Band	lux	Bande proportionnelle utilisée par la boucle de contrôle. Une bande plus large donne une réponse plus douce mais plus lente aux variations de lumière.
Delay Off	seconde	Temps pendant lequel le calcul de lumière naturelle doit rester à zéro avant que la sortie ne soit réellement éteinte.
Delay On	seconde	Temps pendant lequel le calcul de lumière naturelle doit rester au-dessus de zéro avant que la sortie ne soit allumée, lorsqu'elle est éteinte.
Daylight Turn Off Below Minimum		Lorsque cette case est cochée, la récupération de lumière naturelle peut éteindre complètement la sortie dès qu'il y a assez de lumière naturelle. Lorsqu'elle est décochée, la sortie atténue seulement jusqu'à son niveau minimum et ne s'éteint jamais.
