Branchements

	MISE EN GARDE : RISQUE ÉLECTRIQUE Coupez l’alimentation avant d’entreprendre l’installation. Avec le courant, il y a un risque de provoquer des secousses électriques ou endommager le matériel.

Désignation des bornes

Y1 Contact pour le premier stage de climatisation.

Y2 Contact pour le deuxième stage de climatisation.

Rc (Alimentation climatisation) Raccorder au côté secondaire du transformateur de l’installation de climatisation.

0-10V Out Sortie 0-10Vdc pour stage de chauffage modulant.

W1 Sortie Triac pour le premier stage de chauffage. La sortie chauffage est alimentée par le thermostat et la charge doit être référencée au même neutre que le thermostat.

W2 Sortie Triac pour le deuxième stage de chauffage.

Bus-A Borne positive de la communication RS-485.

Bus-B Borne négative de la communication RS-485.

0-10V In Entrée 0-10Vdc.

Gnd Borne pour connecter le commun des signaux analogiques 0-10Vdc.

AUX Contact de relais pour des accessoires ou le chauffage auxiliaire.

G Contact de relais pour le ventilateur.

COM Borne commune au contact AUX et G pour le retour du signal.

T Ext Ces deux bornes servent à brancher une sonde de température d’une impédance de 10K à 25°C.

DI1-DI2 Signaux d’entrées digitales pour brancher un contact sec depuis la borne COM2.

COM2 Borne commune aux entrées digitales 1 et 2.

24Vac_L Borne d’alimentation positive.

24Vac_N Borne d’alimentation négative.

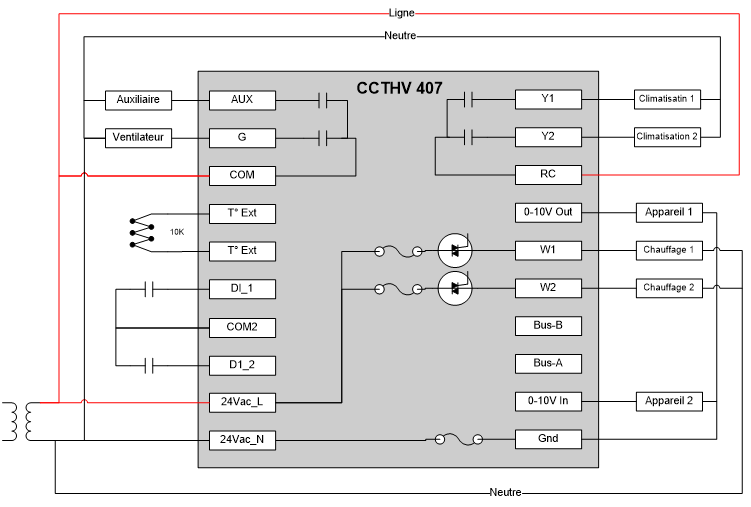

1 transformateur

Figure 4 - Branchement à 1 transformateur

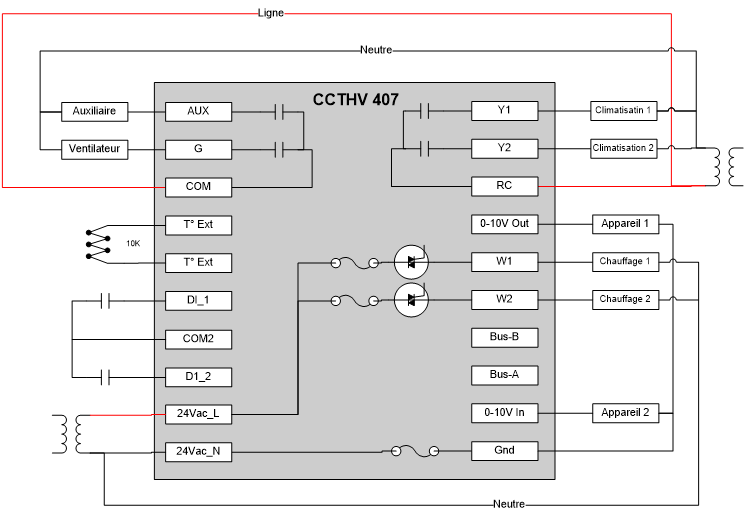

2 transformateurs

Figure 5 - Branchement à 2 transformateurs

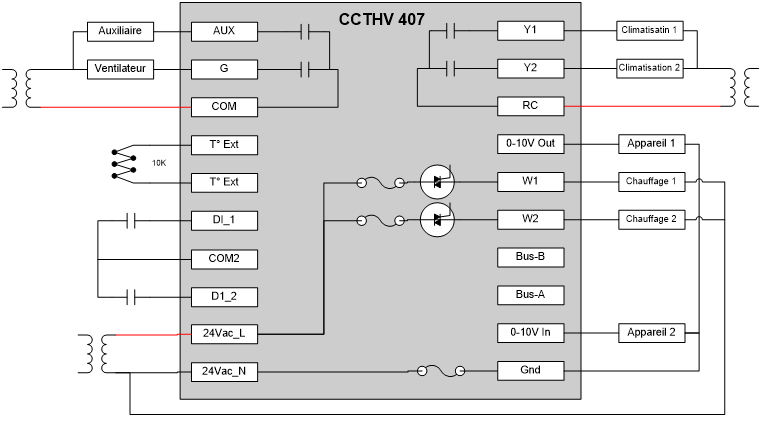

3 transformateurs

Figure 6 - Branchement à 3 transformateurs
