Configuration

Le thermostat peut être configuré à l’aide du logiciel « BACnet Browser ». Ce logiciel permet de lire (bouton « Read Config. ») et d’écrire (bouton « Send Config. ») la configuration d’un thermostat CCTH, ainsi que de sauvegarder (bouton « Save Config. ») et de lire (bouton « Load Config. ») une configuration dans un fichier. Le bouton « Clone Config. » permet l’envoi d’une même configuration à plusieurs thermostats. Voici les différentes configurations du thermostat ainsi que leurs usages.

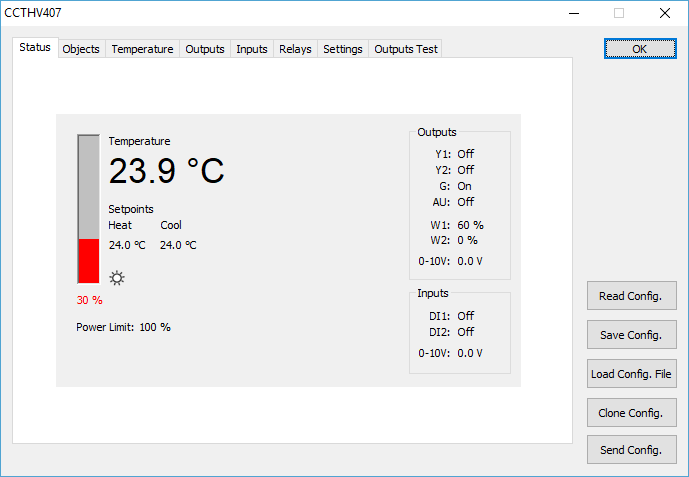

Figure 8 - Status

« Objects »

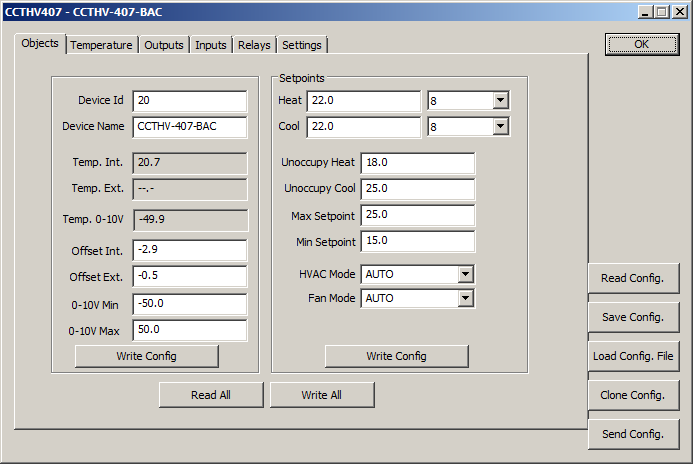

Figure 9 - Onglet « Objects »

Cet onglet permet d’accéder à la configuration des objets BACnet. On peut y configurer le « Device Id », le « Device Name » ainsi que les ajustements aux deux sondes de température. Les différents points de consignes peuvent aussi être modifiés, ainsi que les valeurs maximale et minimale permises lorsque l’usager modifie les points de consignes. La température lue par les 2 sondes est aussi affichée (Attention : les températures ne sont lues qu’une seule fois et ne sont pas mises à jour). On peut modifier les modes de fonctionnement du thermostat (« HVAC Mode » et « Fan Mode »).

Les valeurs « Unoccupy Heat » et « Unoccupy Cool » indiquent la consigne en chauffage et en climatisation utilisée lorsque le thermostat est en mode inoccupé. Une valeur positive indique le point de consigne à utiliser directement. Une valeur négative (entre 0°C et -5°C) indique que la consigne inoccupée est relative à la valeur de la consigne occupée. La consigne de chauffage inoccupée est alors égale à la consigne de chauffage occupée additionnée de la consigne inoccupée. La consigne de climatisation inoccupée est égale à la consigne de climatisation occupée soustraite de la consigne inoccupée.

« Temperature »

Cette configuration permet de choisir la sonde de température à utiliser, soit la sonde interne du thermostat, une sonde externe qui sera reliée par l’entrée correspondante ou une lecture de température sur l’entrée 0-10V. Voir la section « Température distante » pour connaître les caractéristiques requises pour l’utilisation de la sonde externe. Voir la section « 0-10Vdc » pour connaître les caractéristiques requises pour l’utilisation de l’entrée 0-10Vdc. La valeur « Temp. filter time » indique la constante de temps du filtre imposé à la température. Cette valeur permet de limiter la vitesse de variation de la température lue, et ainsi éliminer les perturbations temporaires. Il est conseillé de conserver la valeur par défaut (60). Lorsque l’on diminue cette valeur, la température varie plus rapidement, et elle varie plus lentement lorsque l’on augmente la valeur.

« HVAC Outputs »

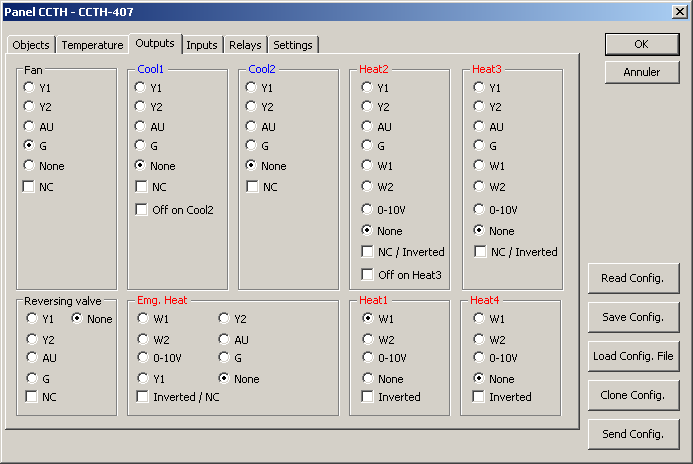

Figure 10 - Onglet « Outputs »

Cette section permet de configurer les sorties que l’on désire utiliser pour le chauffage et la climatisation. On peut configurer les stages « Fan », « Cool1 », « Cool2, « Heat2 », et « Heat3 » sur les sorties désirées. Ces stages sont des stages ON/OFF. Les stages « Heat1 » et « Heat4 » sont utilisés pour des sorties modulantes. On sélectionne « None » afin d’indiquer qu’un stage n’est pas utilisé dans la configuration du thermostat.

Dans la configuration des sorties de type relais, l’option « NC » permet d’indiquer que la sortie est normalement fermée (c.-à-d. le relais fait contact) lorsque le stage correspondant n’est pas activé. Pour les sorties modulantes, on peut inverser le signal utilisé en choisissant l’option « Inverted », et ainsi utiliser une sortie à son maximum lorsque la demande est de 0%. La sortie est alors à son minimum lorsque la demande est au maximum.

Les options « Off on Cool2 » et « Off on Heat3 » des stages « Cool1 » et « Heat2 » permettent d’indiquer que lorsqu’on passe au stage supérieur (« Cool2 » dans le cas de « Cool1 » et « Heat3 » dans le cas de « Heat2 »), le stage inférieur est désactivé. Lorsque l’on retourne au stage inférieur, celui-ci est réactivé.

La configuration « Reversing Valve » permet de configurer l’une des sorties relais comme valve d’inversion. Le relais fait alors contact lorsque le thermostat est dans un mode de climatisation. On peut aussi inverser cette configuration en utilisant l’option « NC » et ainsi faire contact lorsque le thermostat est dans un mode de chauffage.

Les stages « Cool1 », « Cool2 », « Heat2 » et « Heat3 » sont considérés comme des stages utilisant un compresseur. Les mises en marche et arrêts de ces 4 stages sont limitées par les propriétés « Min. Time ON » et « Min. Time OFF » de l’onglet « Settings ».

La configuration « Emg. Heat » permet de configurer une sortie modulante ou une sortie relais qui sera utilisée lorsque le système sera en mode « Emergency Heat ». Les options « NC » et « Inverted » ont été regroupées dans la même case à cocher, et permettent d’inverser le mode de fonctionnement de la sortie selon son type utilisé.

« Digital Inputs »

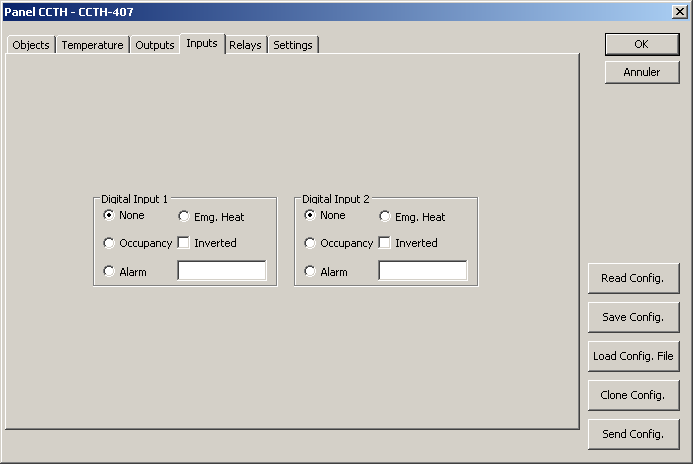

Figure 11 - Onglet « Inputs »

Cette section permet de configurer les entrées digitales afin qu’elles accomplissent différentes tâches. L’option « Occupancy » permet à l’entrée de changer le mode d’occupation du thermostat. L’option « Alarm » permet à l’entrée de contrôler l’affichage d’un message d’alarme qui clignotera à l’écran.

Le message d’alarme est limité à 8 caractères et doit être entré dans la zone de texte de l’option. L’option « Emg. Heat » permet l’activation du mode « Emergency Heat » par l’entrée digitale. Les différentes options sont normalement activées lorsque l’entrée digitale fait contact, et on peut inverser ce fonctionnement avec l’option « Inverted ».

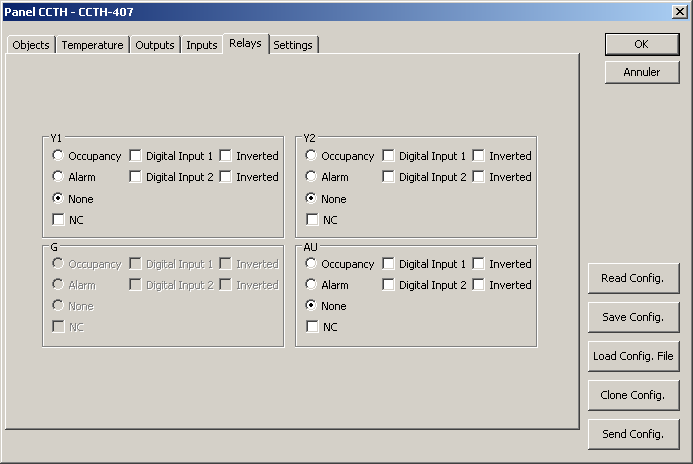

« Relays »

Figure 12 - Onglet « Relays »

Cette section permet de configurer les différents relais afin qu’ils accomplissent d’autres tâches que celles de sorties pour les différents stages de chauffage et de climatisation. Lorsqu’un relais est déjà utilisé dans l’onglet « Outputs », celui-ci n’est pas configurable dans l’onglet « Relays». L’option « Occupancy » indique au relais de changer son état lorsque le mode d’occupation du thermostat change. Le relais fait alors contact lorsque le thermostat est en mode occupé, mais on peut inverser son comportement en utilisant l’option « NC ». L’option « Alarm » permet au relais de faire contact lorsqu’une entrée digitale est en contact. On peut utiliser les deux entrées pour un même relais afin que celui-ci fonctionne lorsque l’une des deux entrées digitales est en contact. Les options « Inverted » permettent au relais correspondant de faire contact lorsque l’entrée est ouverte, et l’option « NC » permet au relais d’être normalement fermé.

« System settings »

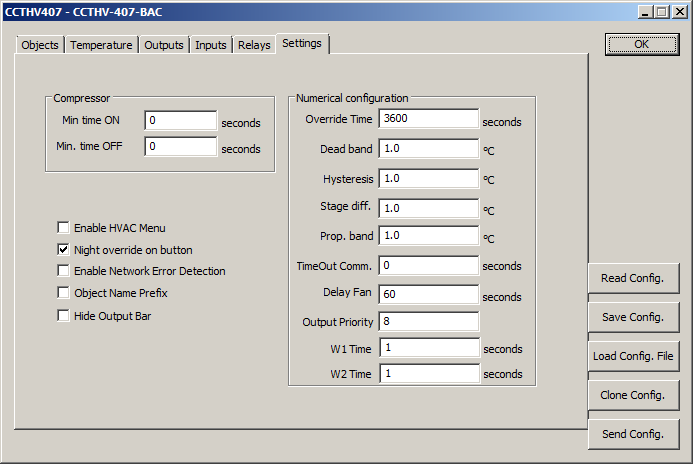

Figure 13 - Onglet « Settings »

Cette section permet de configurer les différentes valeurs numériques influençant le comportement du système. La case à cocher « Enable HVAC Menu » permet l’activation du menu « HVAC ». Ce menu permet de modifier le mode de fonctionnement du thermostat (Voir objet BACnet « HVAC Mode »). La case à cocher « Night override on button » permet l’activation du contournement de la consigne de nuit en appuyant sur le bouton de menu. La case à cocher « Enable Network Error Detection » permet d’afficher un message d’erreur lorsque le thermostat détecte un autre appareil BACnet ayant le même « Device Id » ou la même adresse MAC. Un message d’erreur apparaît sur l’afficheur du thermostat lors de la détection d’un problème. Voici les différentes valeurs numériques configurables ainsi que leurs significations :

Valeurs	Description	Unité	Défaut	Note
« Dead band »	Écart entre la consigne de chauffage et la consigne de climatisation.	Degré Celsius	1.0
« Hysteresis »	Écart entre l’activation et la désactivation des stages de compresseur.	Degré Celsius	1.0
« Stage diff. »	Écart entre les différents niveaux de stage du thermostat (ex. : entre Heat1 et Heat2, entre Cool1 et Cool2).	Degré Celsius	1.0
« Prop. Band »	Plage sur laquelle les stages de chauffage modulant font leur modulation de 0% à 100%.	Degré Celsius	1.0
« Override time »	Durée du contournement de la consigne de nuit lorsque le système est en mode inoccupé.	Secondes	3600
« TimeOut Comm. »	Délai maximum entre chaque écriture du contrôleur maître. Lorsque cette valeur est à zéro, ne considère pas de délai maximum.	Secondes	0 (Inactif)	1
« Delay Fan »	Délai entre la désactivation de la climatisation ou du chauffage et l’arrêt du ventilateur.	Secondes	60
« Temp. Filter time »	Constante de temps du filtre sur la lecture de température.	Secondes	60	2
« Output Priority »	Priorité à laquelle l’algorithme du thermostat écrit ses commandes dans les objets BACnet.	Sans unité	8
« Min. time ON »	Temps minimal de fonctionnement du compresseur une fois que celui est en marche. (Cool1 et Heat2)	secondes	0
« Min. time OFF »	Temps minimal d’arrêt du compresseur une fois que celui est arrêté. (Cool1 et Heat2)	secondes	0
W1 Time	Période de la sortie triac W1.	secondes	1
W2 Time	Période de la sortie triac W2.	secondes	1

Note :

1. Lorsque ce délai est échu, le thermostat considère qu’un problème est survenu. Il change alors la valeur de l’objet BACnet « Power Limit » à 100%, il se remet en mode occupé et change la valeur de l’objet BACnet « HVAC Mode » à « Auto ».

2. Lors d’un changement de température, cette valeur indique le temps pris par le système pour que le changement soit pris en compte à 63%. Après 2 fois ce délai, le changement est pris en compte à 86%, et 95% après 3 fois ce délai. Cette valeur permet à la lecture de température de ne pas varier trop vite lors d’un changement brusque et temporaire de la température de la pièce.

Boutons de configuration

Les boutons « Read Config », « Save Config », « Load Config », « Clone Config » et « Send Config » permettent de gérer la configuration des onglets « Temperature », « Outputs », « Inputs », « Relays » et « Settings ». L’onglet « Objects » effectue des lectures et écritures dans les objets BACnet par les boutons disponibles directement dans l’onglet. Voici les fonctions des différents boutons :

• « Read Config » : Refait la lecture de la configuration du thermostat.

• « Save Config » : Enregistre la configuration du thermostat dans un fichier.

• « Load Config » : Charge une configuration de thermostat enregistrée dans un fichier.

• « Send Config » : Envoie la configuration au thermostat

• « Clone Config » : voir la section suivante.

Bouton « Clone Config. »

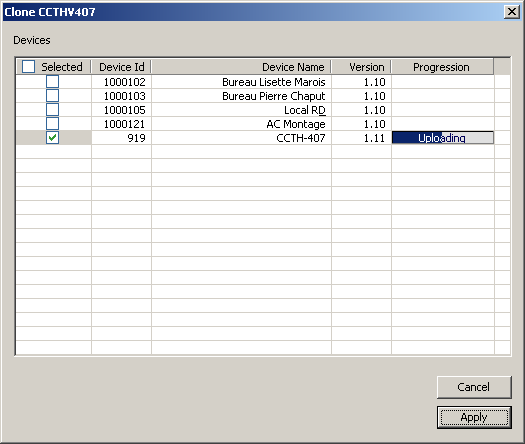

Lors de l’utilisation du bouton « Clone Config. », l’interface suivante apparaît :

On peut alors choisir les thermostats auxquels on désire envoyer la configuration définie dans les onglets « Temperature », « Outputs », « Inputs », « Relays » et « Settings » en les sélectionnant dans la colonne « Selected ». Le classement peut être modifié en appuyant sur les entêtes des colonnes. La configuration est envoyée aux thermostats sélectionnés en appuyant sur le bouton « Apply » et on peut suivre la progression de l’envoi dans la colonne « Progression ».

Fonctionnement du système

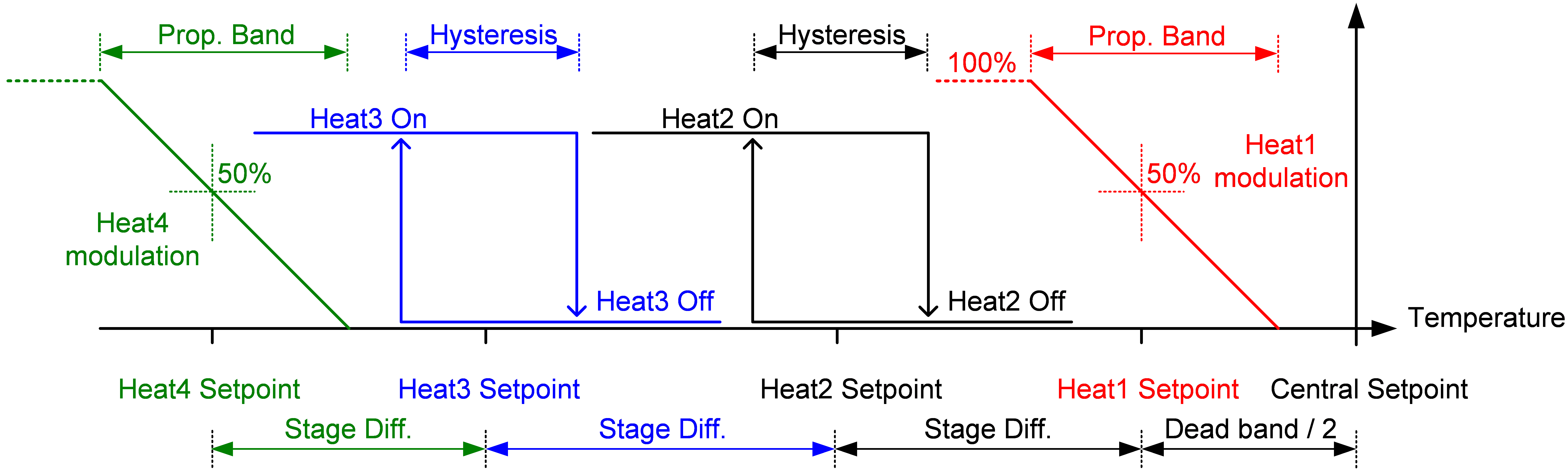

Figure 14 - Schéma de fonctionnement du chauffage

Voici le schéma du fonctionnement du chauffage. Ce schéma permet de visualiser les changements apportés par chaque configuration à la dynamique du système.

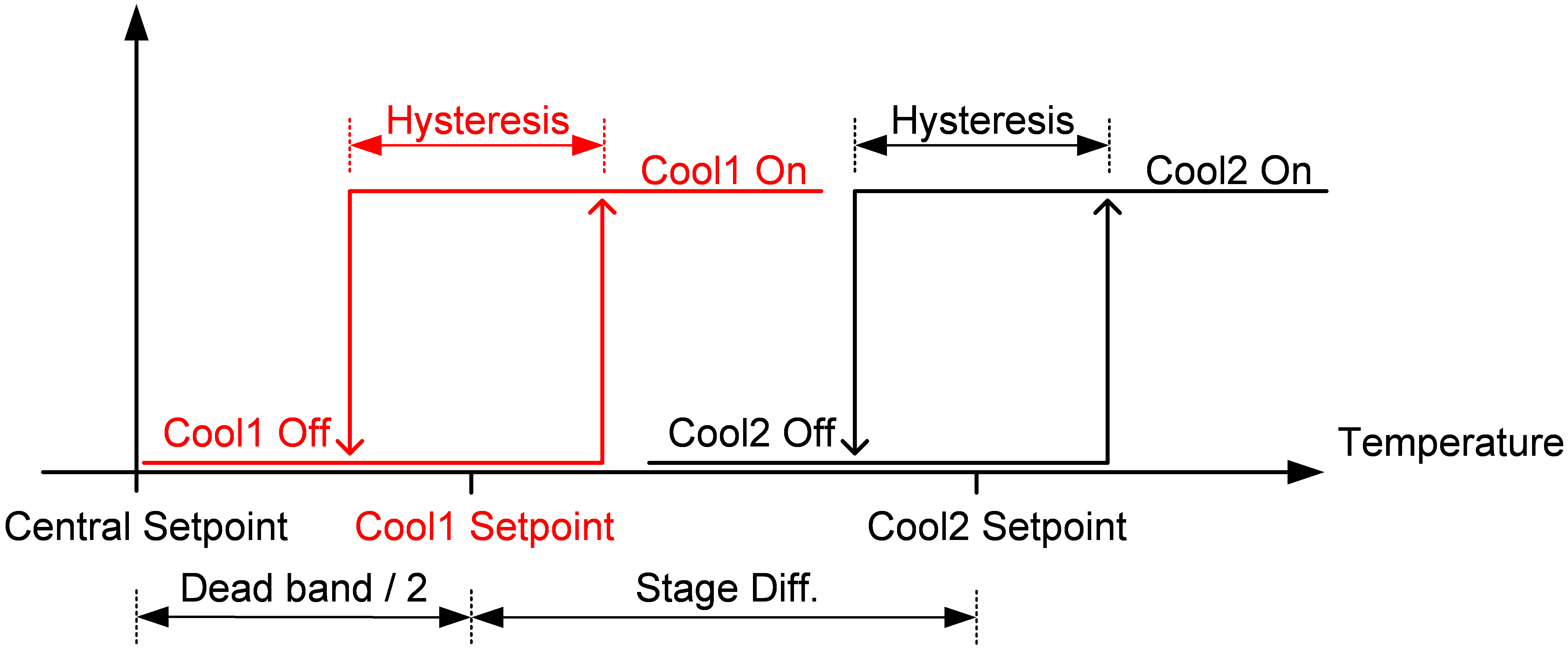

Voici le schéma du fonctionnement de la climatisation :

Figure 15 - Schéma de fonctionnement de la climatisation

La valeur « Central Setpoint » représente la consigne affichée sur l’écran LCD du thermostat et est modifiée par l’utilisateur. La valeur « Stage Diff. » applique un écart entre chaque stage présent. Si un stage n’est pas configuré, les stages supérieurs viendront prendre la place du stage absent. Ainsi, si le stage de chauffage « Heat1 » est absent, le stage « Heat2 » viendra prendre sa place à la valeur « Heat Setpoint », et le stage « Heat3 » se déplacera à la valeur « Heat Setpoint - Stage Diff. », et ainsi de suite. La même chose se produira avec la climatisation, mais l’utilisation d’un stage « Cool2 » lorsqu’aucun stage « Cool1 » n’est configuré peut sembler aberrante.

Lors de la configuration et de l’utilisation d’un stage « Emg. Heat », celui-ci vient se placer à la valeur « Heat Setpoint » comme le stage « Heat1 ».
