Fonctionnement général

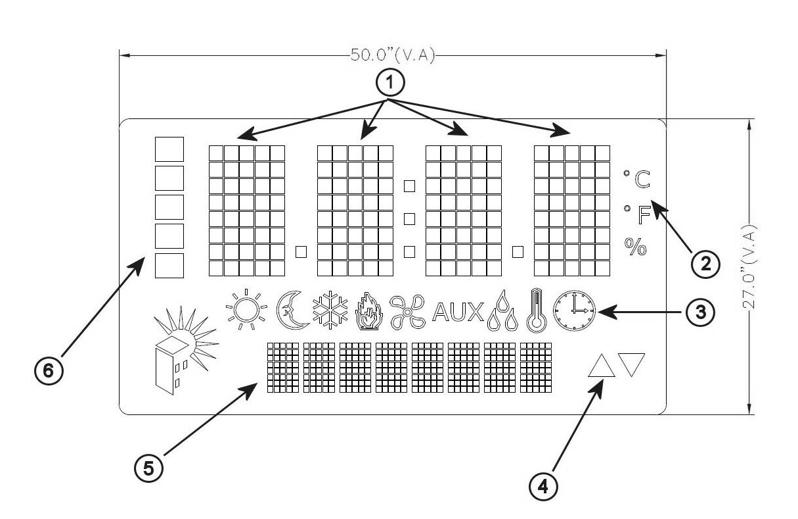

Figure 7 - Afficheur à cristaux liquides

1 - Caractères principaux de l’affichage. Par exemple, la température.

2 - Unités de l’affichage. Degrés Celsius, degrés Fahrenheit ou pourcentage.

3 - Pictogrammes indiquant le mode de fonctionnement du thermostat.

	Mode jour (occupé)		Sortie auxiliaire activée
	Mode nuit (inoccupé)		Humidification activée
	Climatisation activée		Mode température
	Chauffage activé		Heure / Alarme
	Ventilation activée

4 - Indique la modification d’une consigne, plus précisément la limite haute (climatisation) ou la limite basse (chauffage) si applicable.

5 - Texte secondaire (optionnel).

6 - Barre de progression graphique (indique l'état des sorties de chauffage ou de climatisation).
