Menu - Configuration
Les configurations réseau peuvent être ajustées en installant un cavalier sur JP3 avant de mettre le thermostat sous tension. JP3 peut être utilisé pour naviguer dans les menus de configuration si le thermostat ne possède pas de boutons. Si aucune interaction n’est effectuée pendant 5 secondes, le menu suivant s’affiche automatiquement.
MISE EN GARDE : Une mauvaise utilisation de ces paramètres peut engendrer des problèmes de communication réseau pour ce thermostat et d’autres appareils. Consultez votre gestionnaire de réseau BACnet concernant les paramètres pertinents à configurer.
Les configurations sont enregistrées une fois que l’ensemble du menu a été parcouru, à l’exception de la configuration « Type de sonde de température », qui est enregistrée dès que l’on passe au menu suivant.
Version
Tout comme pour un démarrage normal, lors de la mise sous tension de l’appareil, l’identification de la programmation de l’appareil ainsi que sa version sont affichées pour une période de 3 secondes. Ensuite, l’affichage passe à l’adresse MAC MSTP.
Type de sonde de température
Ce paramètre permet de sélectionner le type de sonde de température utilisée : « Interne », « Externe » ou « 0‑10 V ». Cette configuration est enregistrée dès que l’on accède au menu suivant.
Adresse MAC MSTP
Ce paramètre permet d’ajuster l’adresse utilisée sur la paire de fils RS-485. On peut voir au bas qu’il s’agit de l’affichage « MAC Addr ».
On peut changer l’adresse MAC en tournant le bouton rond. Les valeurs sont affichées en hexadécimal. Les valeurs possibles sont de 0 à FE. Cette adresse doit être unique pour tous les appareils branchés sur le même segment de réseau RS-485.
Lorsque le bouton « * » est appuyé, l’affichage change pour celui du Nombre maximum de maîtres MSTP.
Nombre maximum de maîtres MSTP
Ce paramètre permet d’ajuster le numéro de maître maximum recherché par le protocole MSTP. On peut voir au bas qu’il s’agit de l’affichage « Max Mstr ».
On peut changer la valeur en tournant le bouton rond. Les valeurs possibles se situent de 0 à 127. Par défaut, cette valeur est à 127. Elle peut être diminuée en fonction de l’appareil portant l’adresse la plus haute pour optimiser le temps de recherche du protocole MSTP.
Lorsque le bouton « * » est appuyé, l’affichage change pour celui de la vitesse de communication série.
Vitesse de communication série : « Baud Rate »
Ce paramètre permet d’ajuster la vitesse de communication du port série RS-485. On peut voir au bas qu’il s’agit de l’affichage « BaudRate ».
On peut changer la valeur en tournant le bouton rond. Les valeurs possibles sont 9K, 19K, 38K, 57K, 76K, 115K et 230K qui représentent la vitesse en milliers de bits par secondes. Les valeurs exactes de « Baud Rate » sont : 9600, 19200, 38400, 57600, 76800, 115200 et 230400. La valeur par défaut est 38K pour 38400 baud.
Lorsque le bouton « * » est appuyé, l’affichage change pour celui du nombre d’envois de messages MSTP.
Envoi de messages MSTP : « Max Info Frames »
Ce paramètre permet d’ajuster le nombre maximal de messages envoyés par l’appareil avant de passer le contrôle (token) à un autre appareil sur le réseau MSTP.
On peut changer la valeur en tournant le bouton rond. Les valeurs possibles se situent de 1 à 32. Typiquement, cette valeur est à 1. L’augmentation de cette valeur a pour effet de permettre à un appareil de communiquer plus souvent que les autres.
Lorsque le bouton « * » est appuyé, l’affichage change pour celui du numéro d’identification de l’appareil.
Numéro d’identification de l’appareil : « Device ID »
Ce paramètre permet d’ajuster le numéro d’identification de l’appareil BACnet. Ce numéro se doit d’être unique sur l’ensemble du réseau BACnet et doit être compris entre 0 et 4194302 (0x3FFFFE).
On peut changer la valeur en tournant le bouton rond. Le numéro d’identification s’affiche sous forme hexadécimale. Chaque nombre est changé individuellement pendant qu’il est affiché entre deux flèches « > » et « < ». À chaque fois que le bouton « * » est appuyé, les flèches et le numéro modifié se déplacent vers la droite.
Après avoir appuyé 6 fois sur le bouton « * », l’affichage change pour celui de la calibration de la température.
Calibration de la température
Ce paramètre permet de calibrer la température lue par le thermostat. On peut voir au bas qu’il s’agit de l’affichage « Offset ». On peut indiquer une valeur de correction qui sera appliquée sur la lecture de température en tournant le bouton rond.
Lorsque le bouton « * » est appuyé, l’affichage change pour celui du Test de l’afficheur.
Minimum sonde 0-10V
Ce menu est disponible uniquement lorsque le type de sonde sélectionné est « 0-10 V ». Il permet de configurer la température minimale (en °C) mesurable par cette sonde.
Maximum sonde 0-10V
Ce menu est disponible uniquement lorsque le type de sonde sélectionné est « 0-10 V ». Il permet de configurer la température maximale (en °C) mesurable par cette sonde.

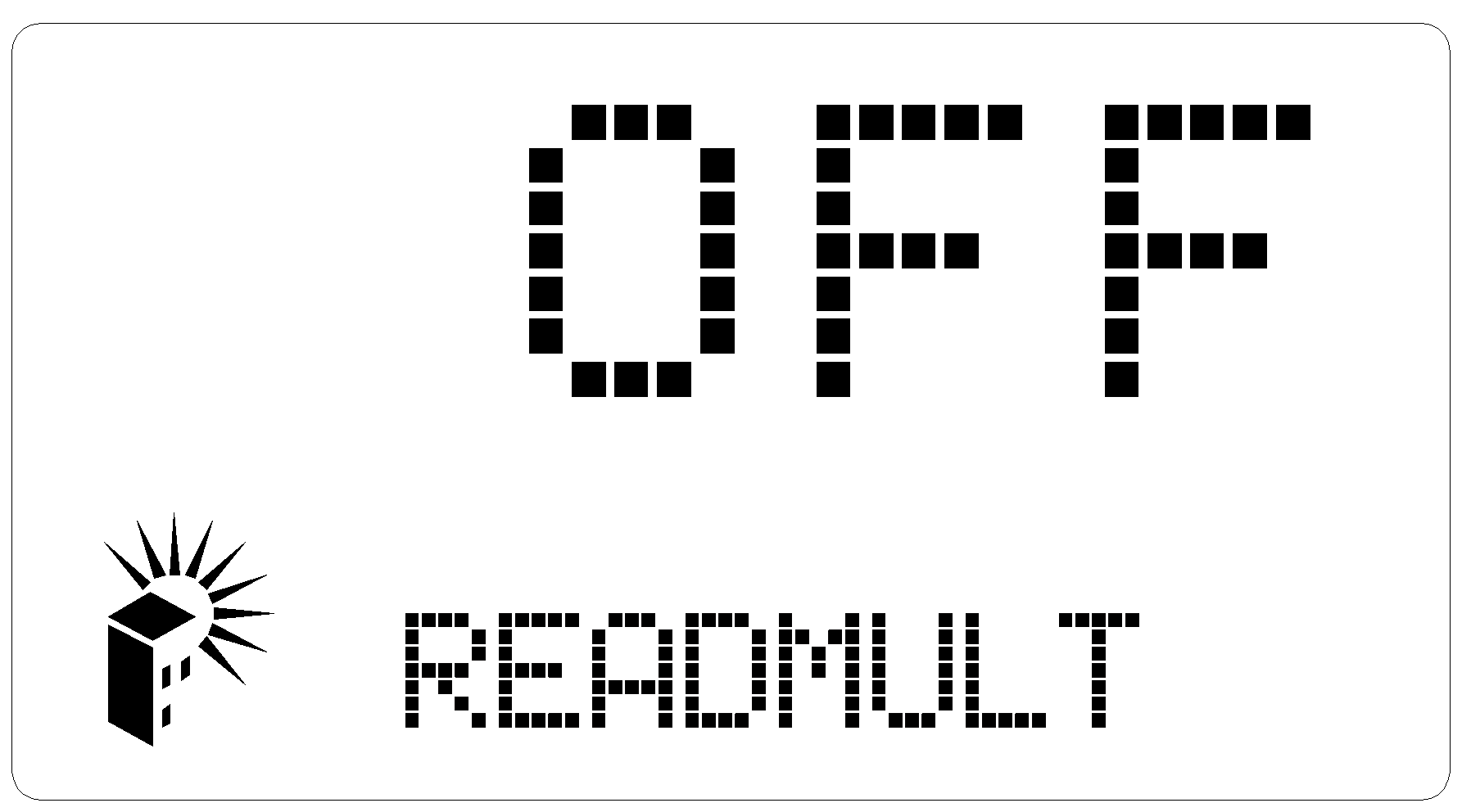

Configuration du Read Property Multiple
Ce paramètre permet d’activer la gestion des messages BACnet de type « Read property multiple ». Lorsqu’un contrôleur ne gère pas correctement ce type de message, il est préférable de ne pas activer ce paramètre.
Test de l’afficheur
Le dernier écran est celui du test de l’afficheur. Il permet de vérifier qu’il n’y a pas de problème avec certains segments de celui-ci.
Lorsque le bouton « * » est appuyé, l’affichage sort du menu de configuration et se dirige vers l’affichage principal de la température de pièce.
