Installation

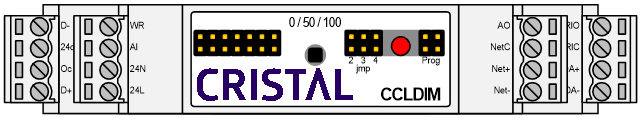

Désignation des bornes
 | MISE EN GARDE : RISQUE ÉLECTRIQUE Coupez l'alimentation avant d'entreprendre l'installation. Avec le courant, il y a un risque de provoquer des secousses électriques ou d'endommager le matériel. |
|---|
| Signal | Description |
|---|---|
| 24L | Borne d'alimentation positive. |
| 24N | Borne d'alimentation négative. |
| Net + | Borne positive de la communication RS-485. |
| Net - | Borne négative de la communication RS-485. |
| Net Com | Borne de référence de la communication RS-485. |
| DALI+ | Borne positive de la communication DALI. |
| DALI- | Borne négative de la communication DALI. |
| DI 1 Dim+ | Entrée digitale pour bouton 1. |
| DI 2 Dim - | Entrée digitale pour bouton 2. |
| DI 3 Occ | Entrée digitale pour détecteur de présence. |
| 24Vdc Out | 24 Vcc pour alimentation des boutons, du détecteur de mouvements et du détecteur de luminosité. |
| 0-10V Input | Entrée analogique pour détecteur de luminosité ou potentiomètre. |
| 0-10V Output | Sortie de contrôle 0-10Vdc reliée à l'entrée 0-10V des ballasts et des alimentations DEL. |
| Pulse Output | Signal à impulsions pour contrôler un relais maintenu de type WR-6161. |
| RL Out | Contact normalement ouvert pour relais traditionnel. |
| RL Com | Commun du contact NO. |
Connections

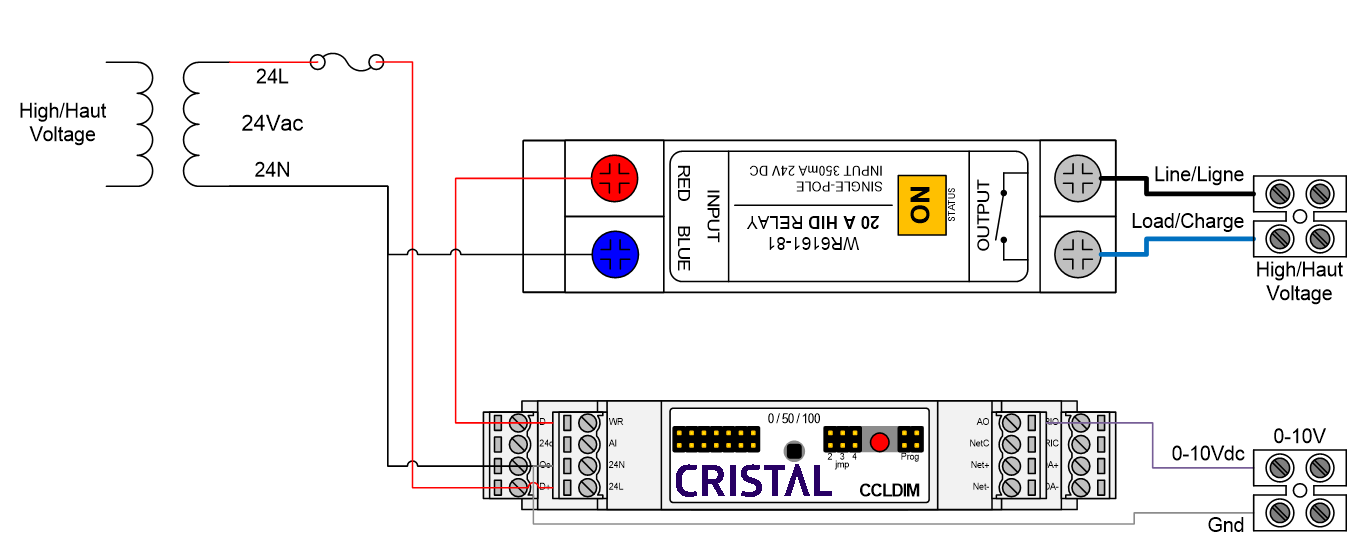

Branchements avec relais WR-6161

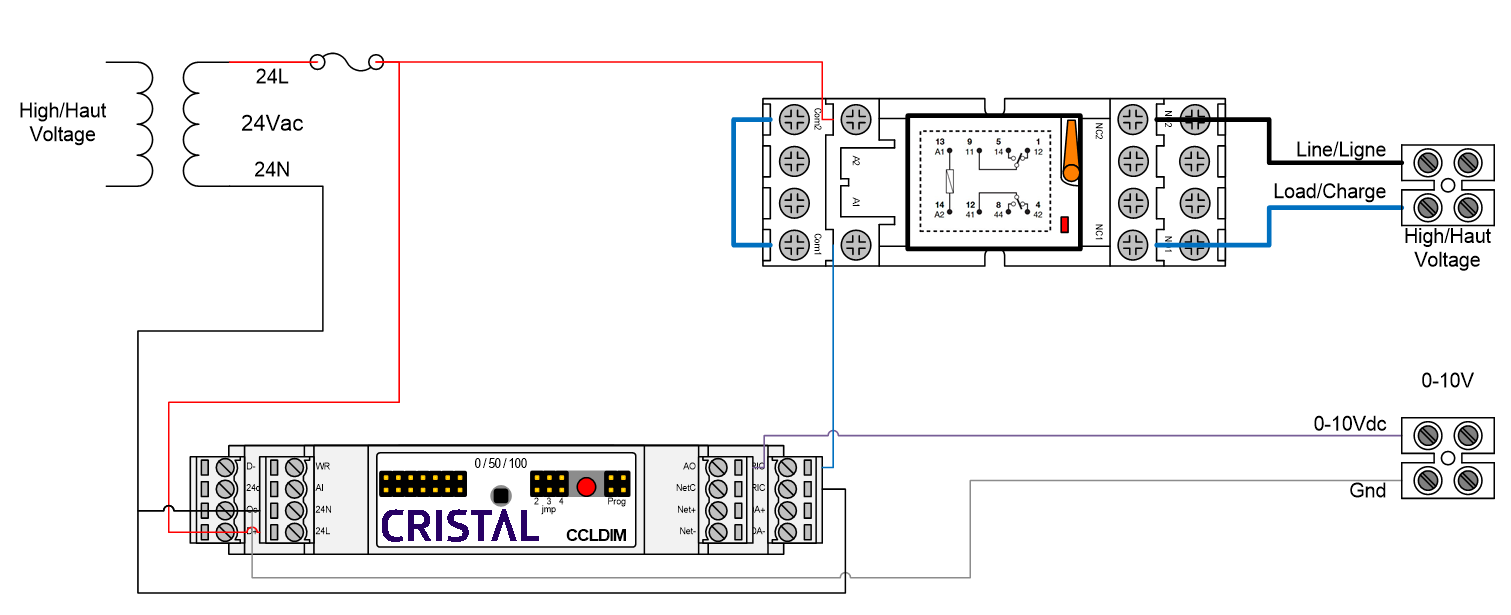

Branchements sur relais conventionnel (RMIA Normalement Fermé)

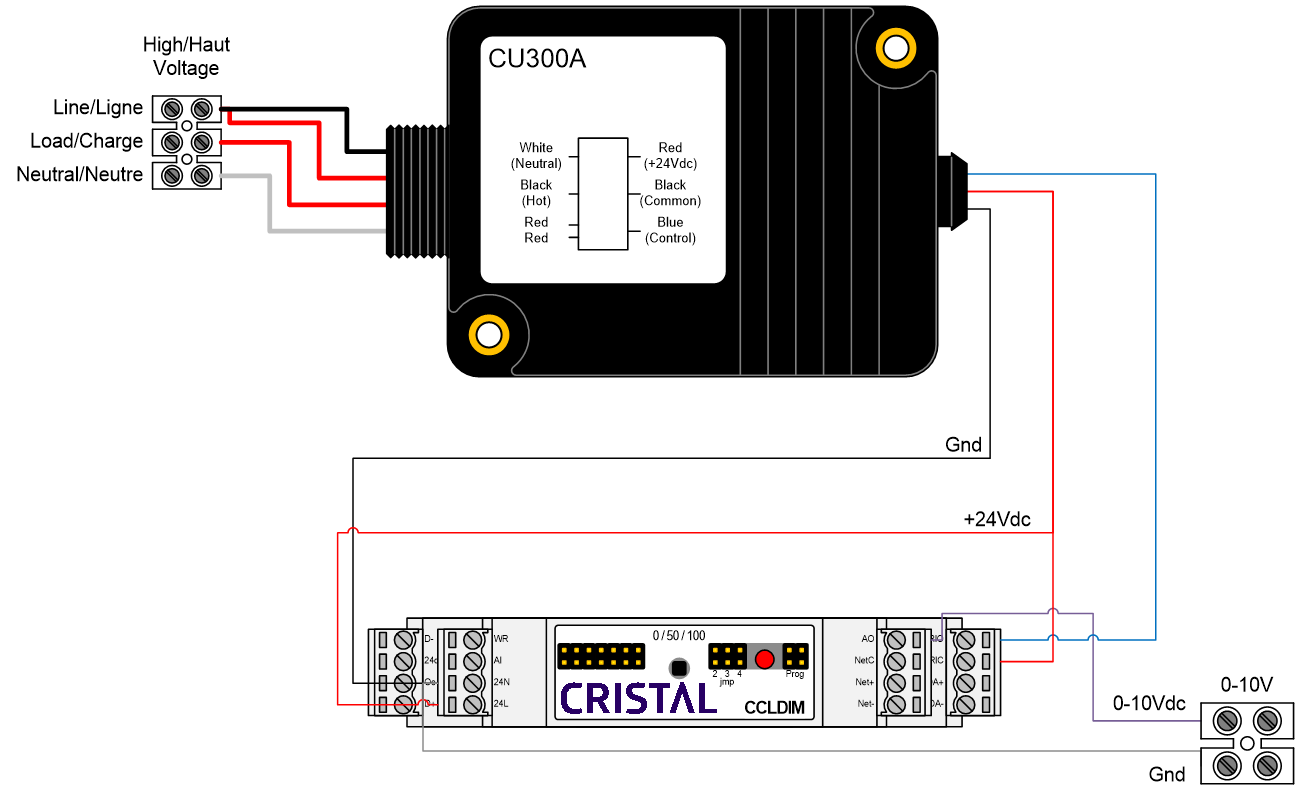

Branchement avec un module d'alimentation
Note : la sortie « Pulse Output » n'est pas fonctionnelle avec une alimentation 24Vcc.

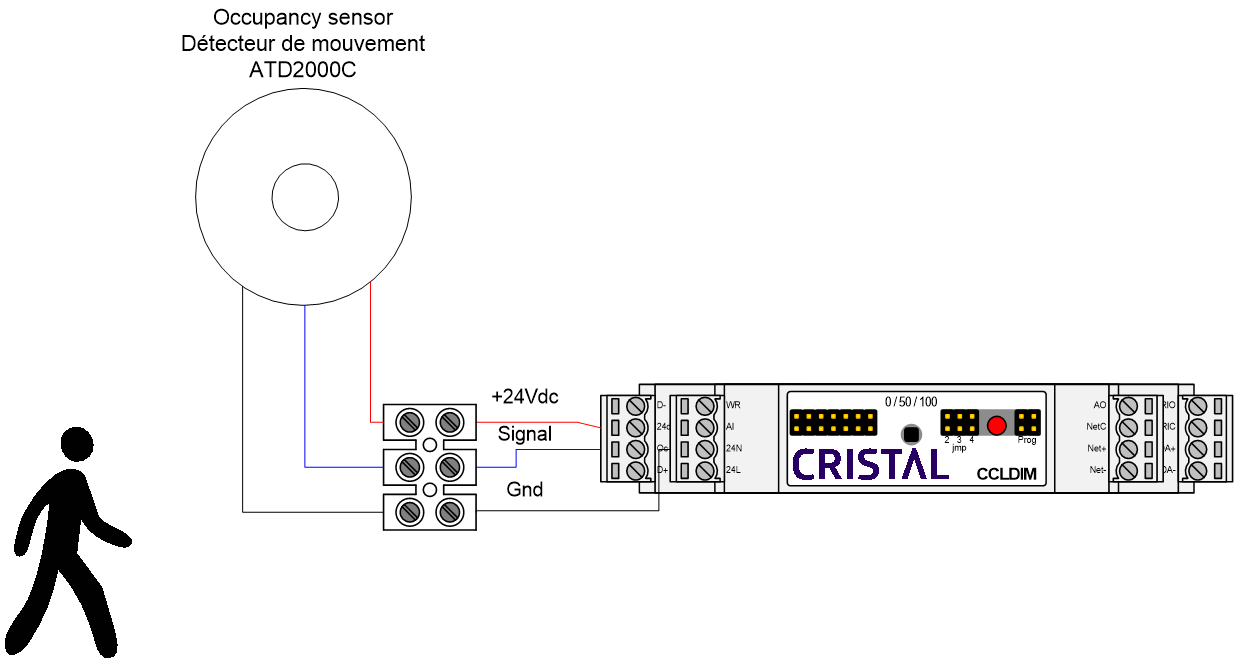

Branchement avec un détecteur de mouvement

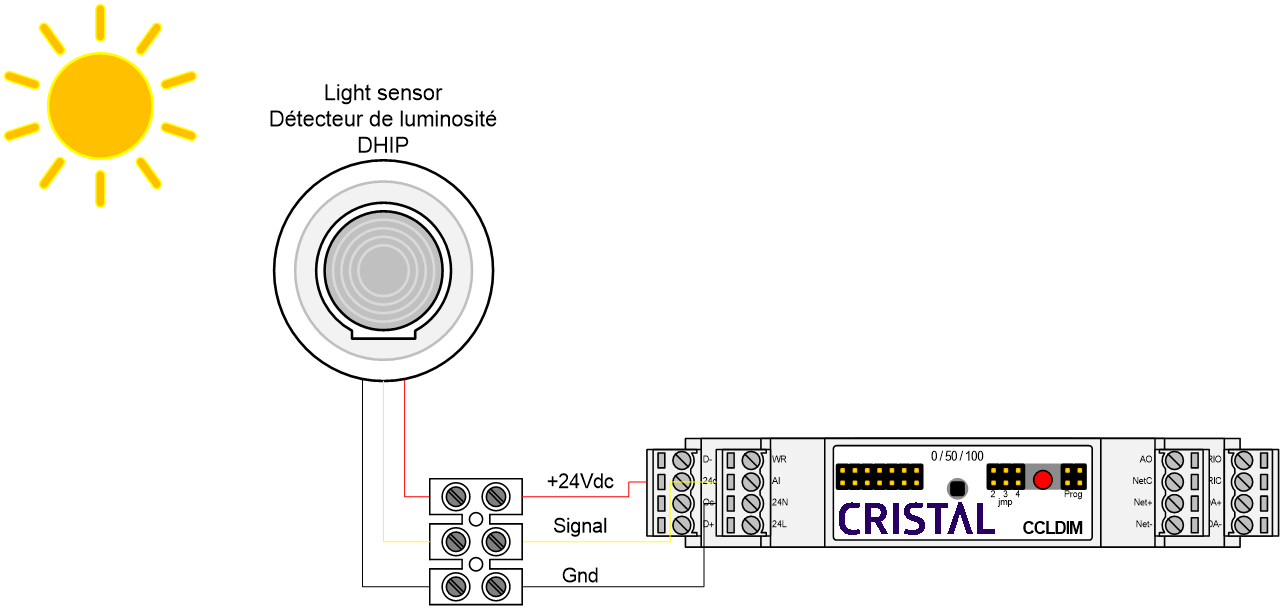

Branchement avec un détecteur de luminosité

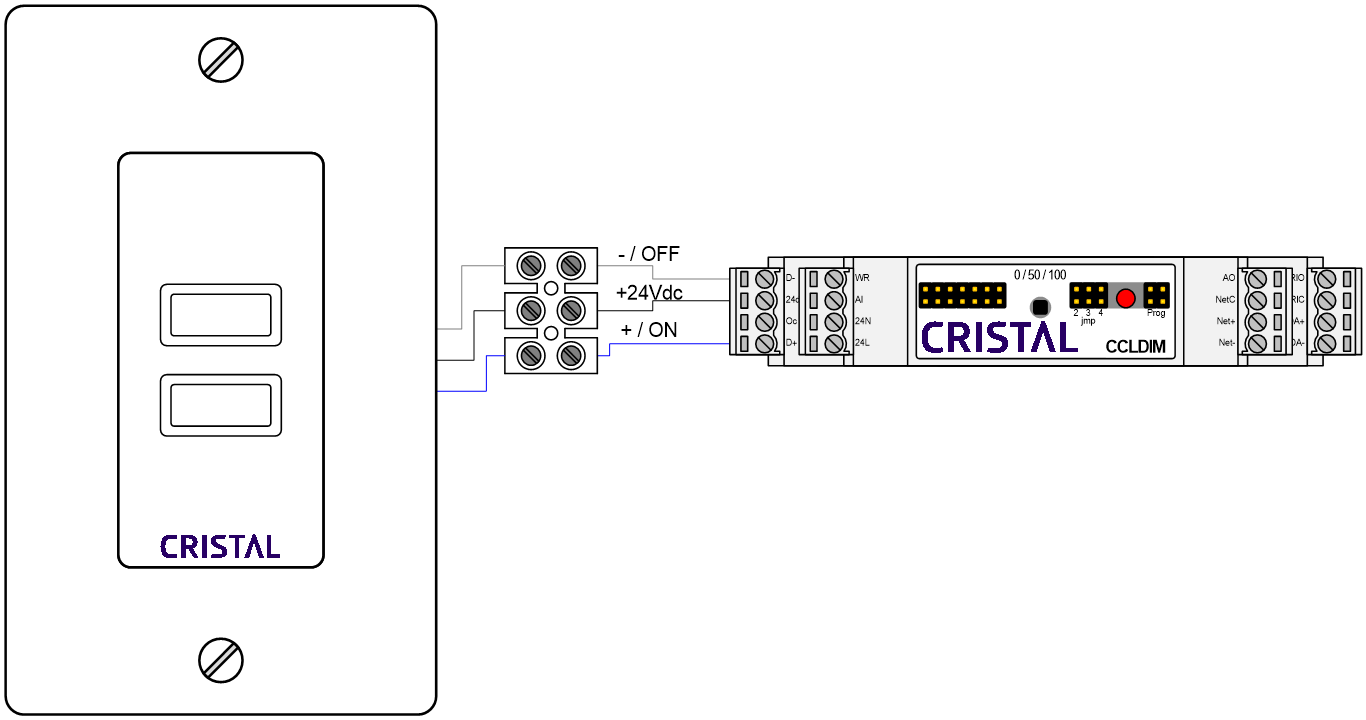

Branchement avec boutons momentanés
