Caractéristiques matérielles

• Microcontrôleur : Freescale MCF51QE128
• Communication : DALI, RS-485 / BACnet MSTP.
• Tension d'alimentation : 24 Vca
• Courant d'alimentation : 100 mA (excluant les accessoires)
• Température de fonctionnement : 10 °C à 45 °C (50 °F à 113 °F)
• Température d'entreposage : -30 °C à 80 °C (-22 °F à 176 °F)

Entrées

• 3x Entrées numériques (pour 2 boutons et 1 détecteur d'occupation), signaux 24 Vca ou 24 Vcc.
• 1x Entrée analogique 0-10 Vcc pour un capteur de lumière ou un potentiomètre.

Sorties

• 1x 24Vca rectifié pour 3 relais Panasonic WR-6161
• 1x contact sec NO, 100 mA @ 24 Vca / 24 Vcc
• 1x Analogique 0-10 Vdc
  • Sink : 50 ballasts « Mark 7 »
  • Source : max 10 mA
• 1x Sortie 24 Vcc pour fournir le signal des entrées de boutons.

Cavaliers

• Term. : Terminaison RS-485 de 120Ω.
• JP2 : Configuration.
• JP3 : Configuration.
• JP4 : Remise à zéro de la configuration.

Communication

• DALI : Charge de 2 mA
• BACnet MSTP : RS-485 isolé, ¼ de charge

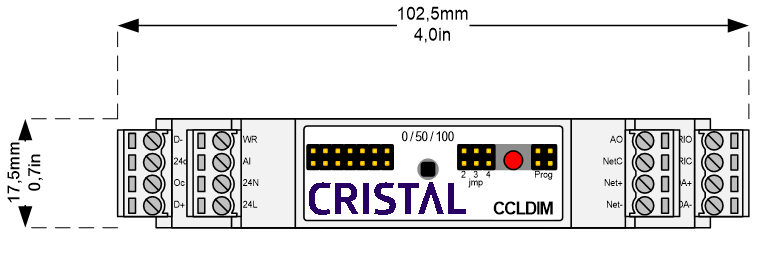

Dimensions
