Installation

MISE EN GARDE : RISQUE ÉLECTRIQUE

Coupez l'alimentation avant d'entreprendre l'installation. Avec le courant, il y a un risque de provoquer des secousses électriques ou endommager le matériel.

Désignation des bornes

Signal	Description
24L	Borne d'alimentation positive.
24N	Borne d'alimentation négative.
Net +	Borne positive de la communication RS-485.
Net Com	Borne commune de la communication RS-485.
Net -	Borne négative de la communication RS-485.

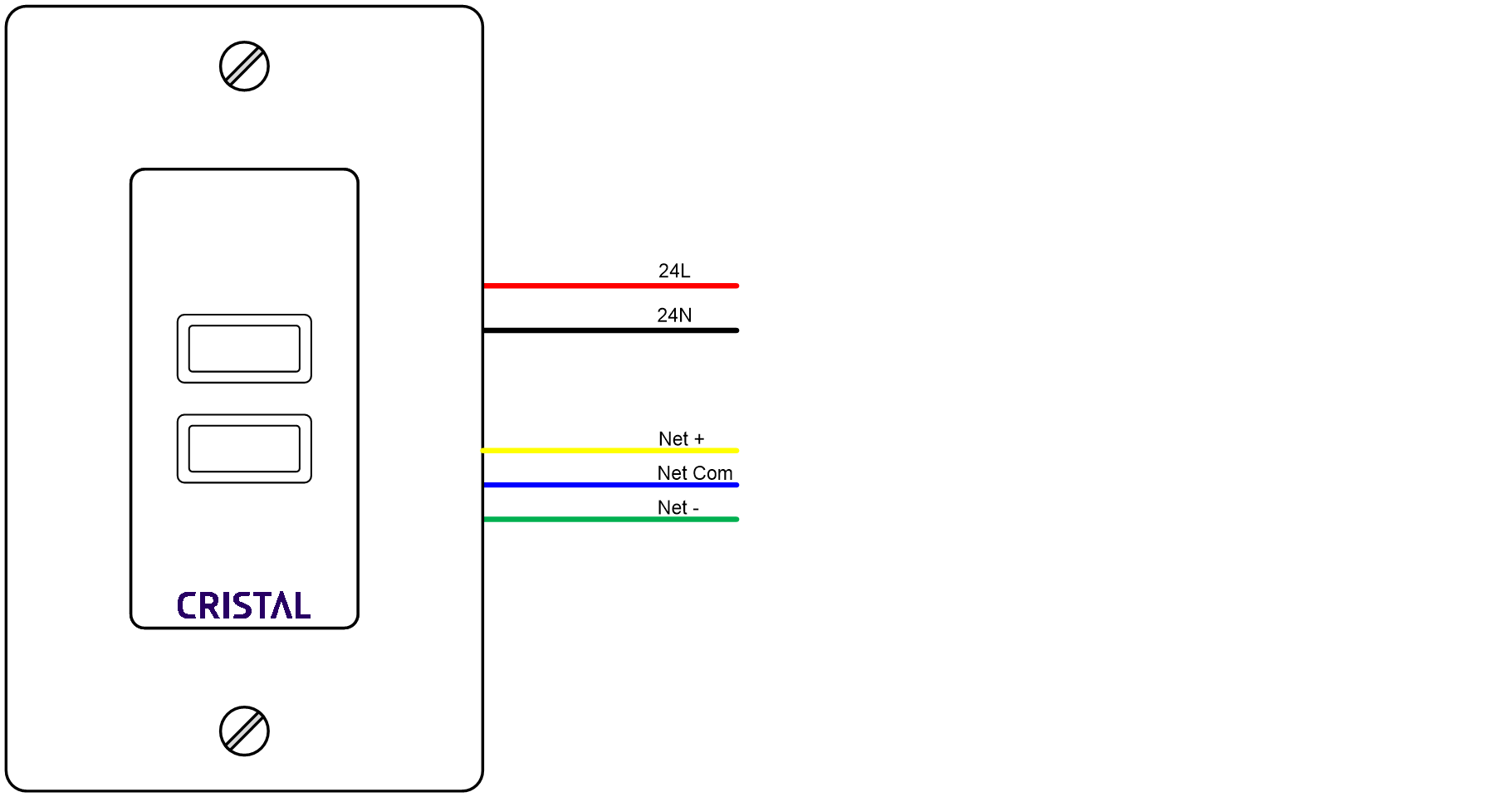

Connexions

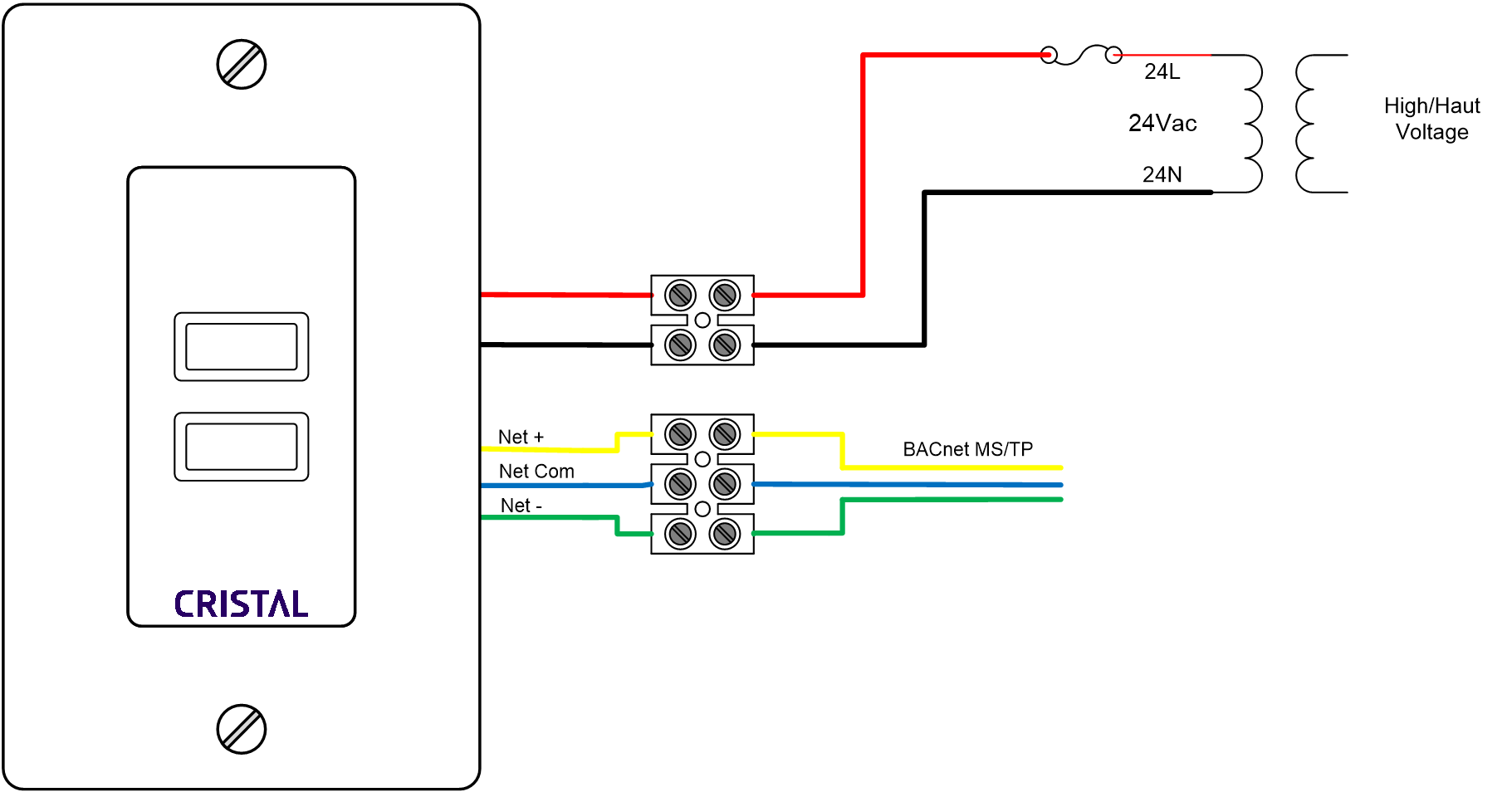

Branchements
